10341-D 15 AÑOS DE GARANTÍA CONTRA DEFECTOS EN EL MATERIAL Y DEFECTOS DE FÁBRICA BAJO CONDICIONES NORMALES DE USO. VÁLIDA A PARTIR DE LA FECHA DE COMPRA. NO APLICA GARANTÍA SI SON DAÑOS CAUSADOS POR DESGASTE NORMAL, POR USO CON PRODCUTOS NO AUTORIZADOS POR BTICINO/LEGRAND, POR ACCIDENTES, ABUSOS, MAL USO, O INSTALACIÓN INAPROPIADA, POR OBSOLENCIA DE LA TECNOLOGÍA, POR UTILIZACIÓN DEL PRODUCTO FUERA DE LOS USOS PERMITIDOS PREVISTOS DESCRITOS EN LA ESPECIFICACIÓN DEL MISMO Y POR MODIFICACIÓN DE ALGUNA DE SUS PARTES. VER DETALLES AL DORSO DE LA FACTURA
STANDARDS
IEC 60669-1, IEC 60695-2-1
APPLICATION
INDUSTRIAL, RESIDENCIAL
COLOR
WHITE
FAMILY
MATIX
TYPE
OUTLET
AMPERAGE
15 Amps
NUMBER OF PIECES
1
VOLTAGE
110 - 120 V
PROTECTION
N/A
TYPE OF OUTPUT
AMERICAN
SPECIAL FEATURES
N/A
Data Sheet
Descripción
USO:

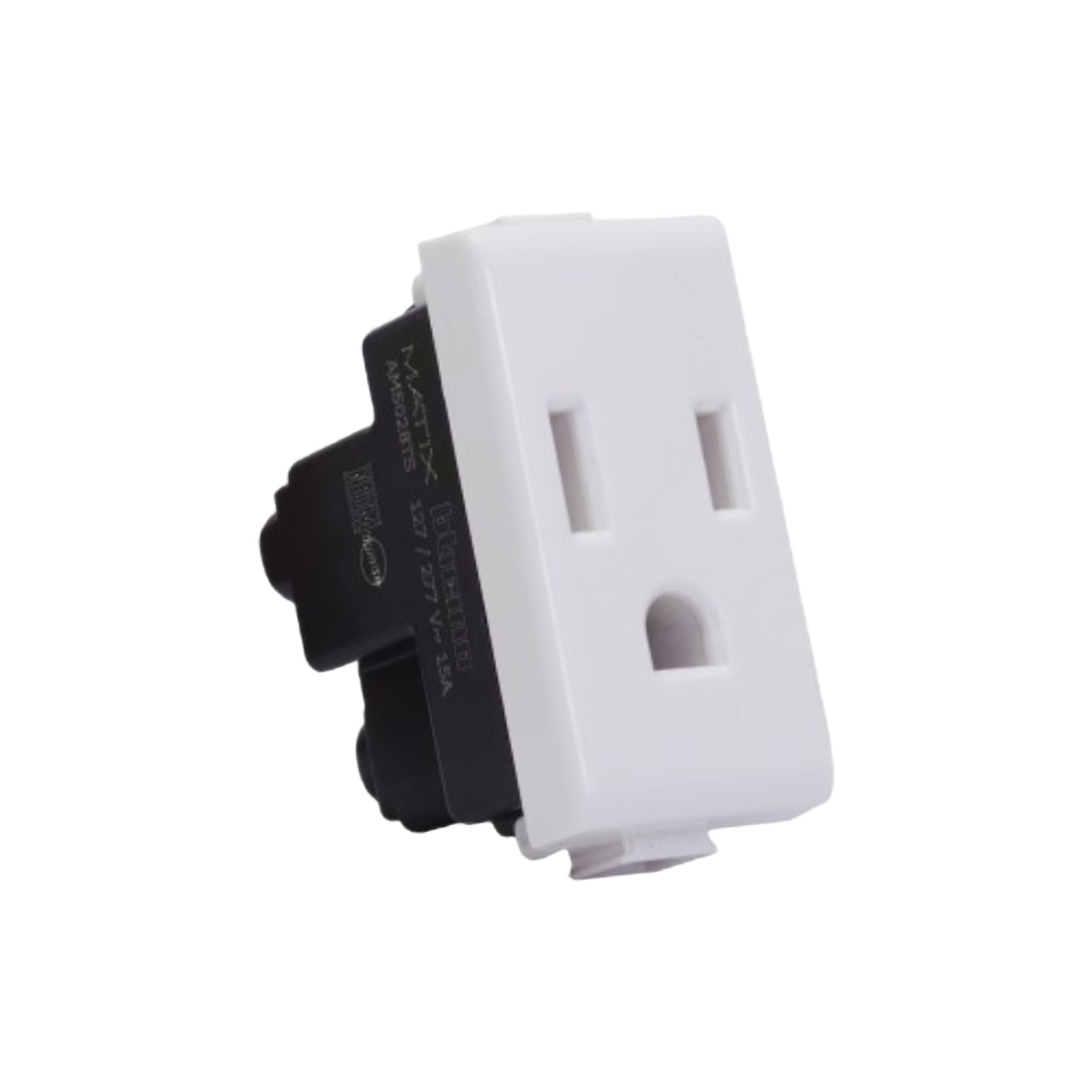

Los tomacorrientes sencillos MATIX se utilizan para la alimentación de equipo monofásico. Estos son modulares ya que se tiene la posibilidad de armar con una placa y otros mecanismos
Características
CARACTERÍSTICAS ELÉCTRICAS:
Corriente Máxima Nominal (In): 185A
Configuración: Tipo NEMA 5-15R, 2P+T
Operación nominal: A corriente nominal: In (Vn; FP 0.8; 50 ciclos)
Frecuencia: 60 Hz
Capacidad de interrupción: 1.25 In (1.1 Vn ; FP 0,6 ; 50 ciclos)
Prueba de vida útil: 40,000 maniobras a In Vn cos?=0.6
Protección contra choque eléctrico: Sin contacto del dedo de prueba con las partes energizadas,(40/50V; 33-37 C; 75N; 1min)
CARACTERÍSTICAS MECÁNICAS:
Capacidad de conductores en bornes: 2 x #12 AWG (4 mm2) en cada uno
Tipo de tornillos en bornes: De cabeza mixta (plano y cruz)
Material de los contactos: Latín (aleación de Cobre, Bronce y Plata)
Tipo de bornes: Encapsulados - protegidos
Material de construcción: Policarbonato
Dimensiones: 44 x 22 mm (alto x ancho)
Número de mecanismos: 1
PRUEBA DE INFLAMABILIDAD:
Cumple con la Prueba de Hilo Incandescente de acuerdo con la norma IEC 60695-2-1. Esta prueba se hace a 650 C en partes plásticas que no tienen contacto con corriente y a 850 C en aquellas partes aislantes que se encuentran en contacto con componentes energizados.
INCREMENTO DE LA TEMPERATURA EN BORNES:
De conformidad con la norma IEC 60669-1, el máximo incremento de temperatura en los bornes ser de 45K por encima de la temperatura ambiente; por lo que para una temperatura de prueba promedio de 25 C, la máxima temperatura en bornes ser de 70 C.
