10341-D 15 AÑOS DE GARANTÍA CONTRA DEFECTOS EN EL MATERIAL Y DEFECTOS DE FÁBRICA BAJO CONDICIONES NORMALES DE USO. VÁLIDA A PARTIR DE LA FECHA DE COMPRA. NO APLICA GARANTÍA SI SON DAÑOS CAUSADOS POR DESGASTE NORMAL, POR USO CON PRODCUTOS NO AUTORIZADOS POR BTICINO/LEGRAND, POR ACCIDENTES, ABUSOS, MAL USO, O INSTALACIÓN INAPROPIADA, POR OBSOLENCIA DE LA TECNOLOGÍA, POR UTILIZACIÓN DEL PRODUCTO FUERA DE LOS USOS PERMITIDOS PREVISTOS DESCRITOS EN LA ESPECIFICACIÓN DEL MISMO Y POR MODIFICACIÓN DE ALGUNA DE SUS PARTES. VER DETALLES AL DORSO DE LA FACTURA
STANDARDS
N/A
APPLICATION
INDUSTRIAL, RESIDENCIAL
COLOR
WHITE
FAMILY
MATIX

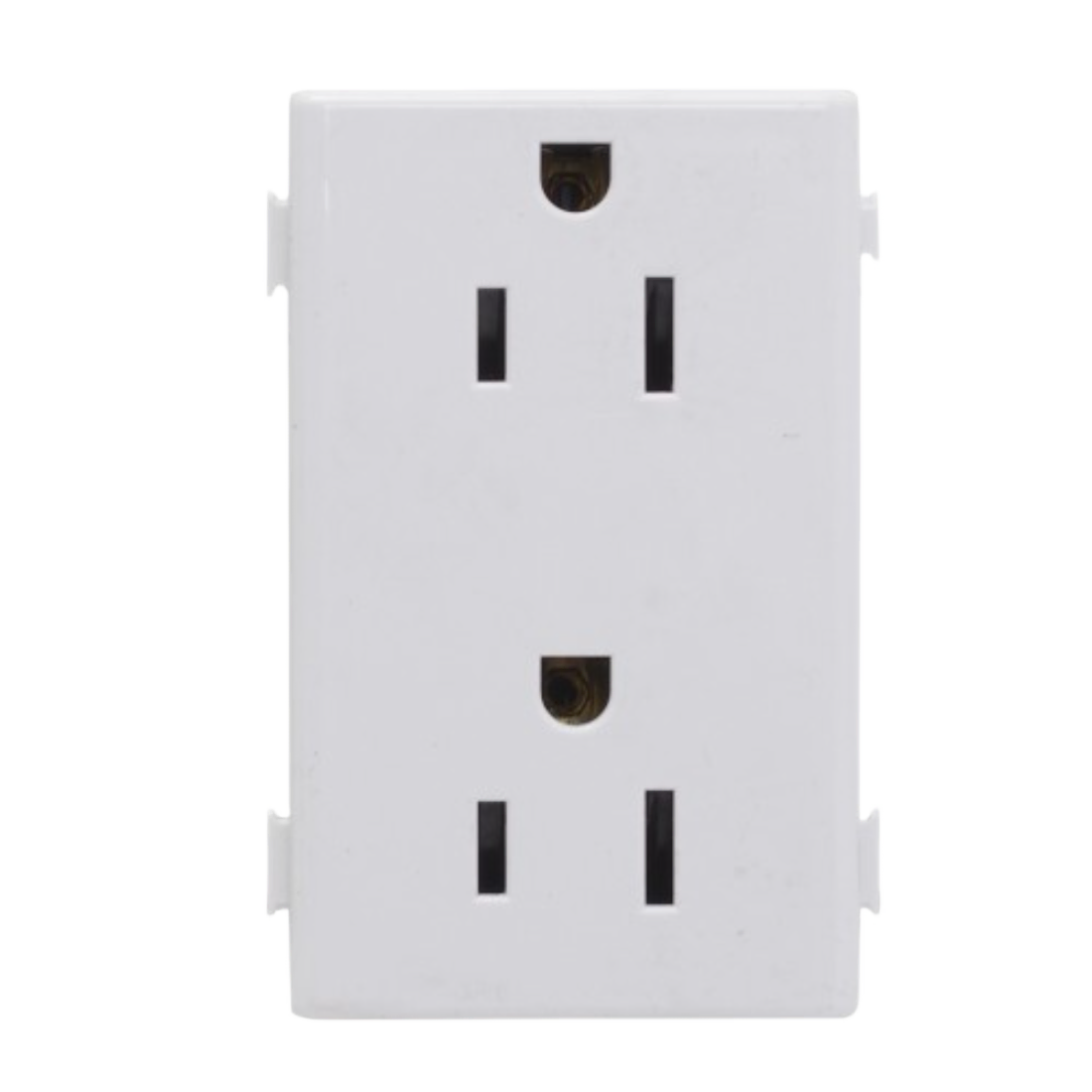

TYPE
OUTLET
AMPERAGE
15 Amps
NUMBER OF PIECES
2
VOLTAGE
110 - 120 V
PROTECTION
N/A
TYPE OF OUTPUT
AMERICAN
SPECIAL FEATURES
N/A
Data Sheet
Características
Características electricas:
Configuración: Tipo NEMA 5-15R. 2P+T
Fuerza necesaria para extraer el enchufe: 10 ciclos de inserción y extracción con galga patrón de 2N sin que al final se suelte la galga.
Capacidad de interrupción: 1.25 In ( 1,1 Vn ; FP 0,6; 50 ciclos)
Operación normal: A corriente nominal: In (Vn; FP 0.8; 50 ciclos)
Elevación de temperatura: Máximo: 45 C@1,5 In durante 1 hora.
Protección contra choque eléctrico: Sin contacto del dedo de prueba con las partes energizadas, (40/50V; 33-37 C; 75N; 1min)
Distancias de aislamiento: Entre partes energizadas (contacto abierto): >3,0mm
Distancia de separacin al aire: Entre partes energizadas: >3,0mm
Resistencia al calor: 98-102 o C (durante 1 hora)
Resistencia a la deformación: Menor a 2,0mm (esfera 5,0mm;20N;1h;123-137 C)
Resistencia del material aislante al calor anormal o al fuego: En partes aislantes que no sostienen elementos energizados: Hilo incandescente (650 C; por 30s). Entre partes aislantes que sostienen elementos energizados: Hilo incandescente (850C; por 30s).
Resistencia al envejecimiento: 168 horas a 68-72 C seguido por 96 horas a 45-55% HR y finalmente presión de 5N en la superficie de la pieza.
Resistencia a la humedad: 91-95% HR (48h; 20-30 C) seguido por 1250V (Para Vn= 127V) 2000V (Para Vn=250V), 1 min.
Protección contra la corrosión: Baño en solución de tetracloruro de carbono (10min;15 25 C) seguido por baño en solución de cloruro de amonio en agua (10 min;15-25 C)
Características mecánicas:
Capacidad de bornes: 2 conductores 4 mm2 (#12 AWG) en cada uno.
