Descripción

• USO:

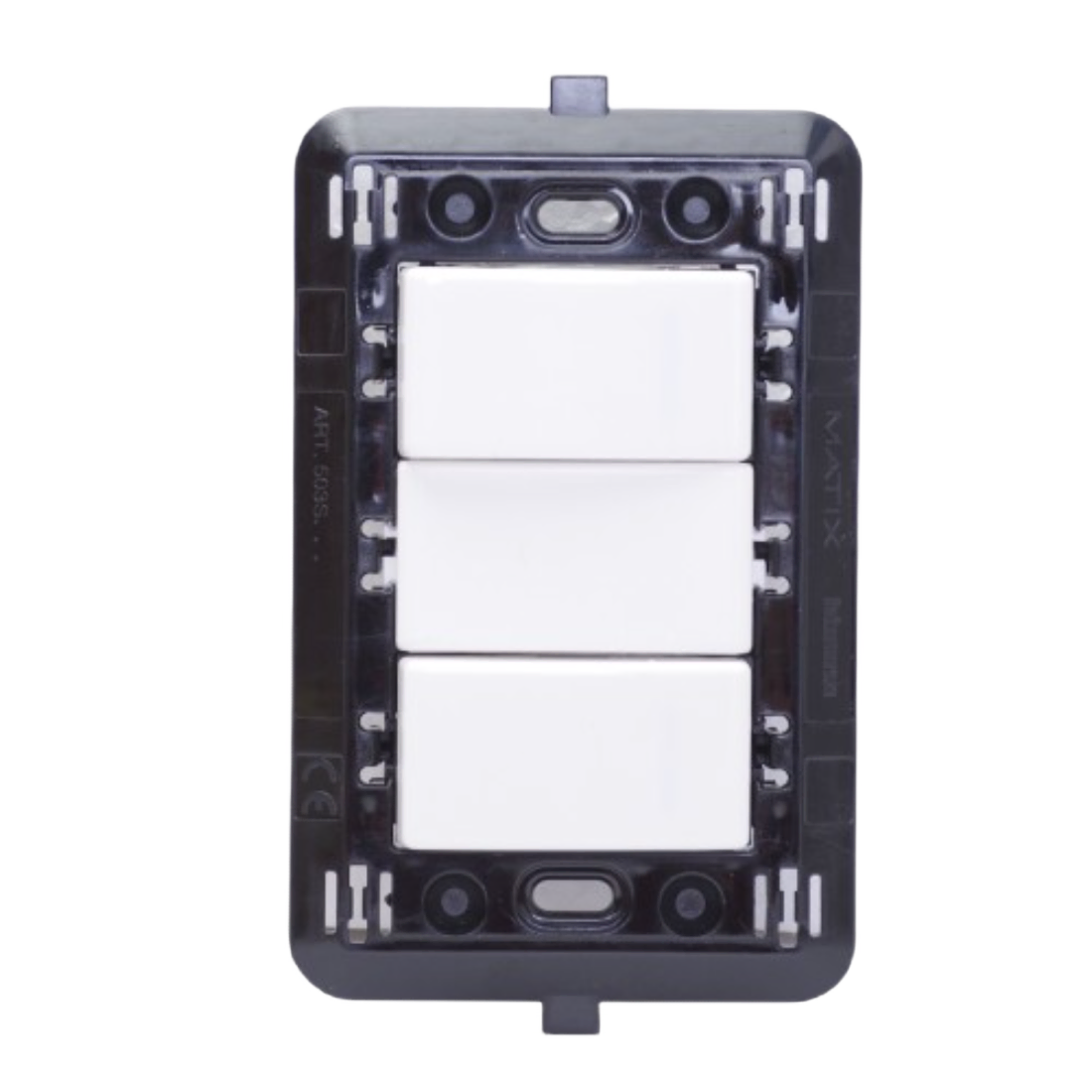

  • Los interruptores 3 viñas de MATIX se utilizan generalmente en el control de ilumunación desde 2 puntos, lo que permiten que las luminarias apaguen o enciendan desde cualquier ubicación

Características

• CARACTERÍSTICAS ELÉCTRICAS:
  • Capacidad de cargas inductivas: 16 AX
  • Frecuencia: 60 Hz
  • Resistencia de aislamiento a 500 V: 75 O
  • Maniobras a plena carga: 100,000
  • Poder de interrupción: 200 maniobras a 1.25 In y 1.10 Vn
  • Prueba de vida útil: 40,000 maniobras a In Vn cos?=0.6
  • Tensión de prueba: 1,250 V ~ 60 Hz durante 1 minuto
• CARACTERÍSTICAS MECÁNICAS:
  • Capacidad de conductores en bornes: 2 x #12 AWG (4 mm2) en cada uno
  • Tipo de tornillos en bornes: De cabeza mixta (plano y cruz)
  • Material de los contactos: Latín (aleación de Cobre, Bronce y Plata)
  • Tipo de bornes: Encapsulados - protegidos
  • Material de construcción: Policarbonato
  • Dimensiones: 44 x 22 mm (alto x ancho)
  • Número de mecanismos: 1
• PRUEBA DE INFLAMABILIDAD:
  • Cumple con la Prueba de Hilo Incandescente de acuerdo con la norma IEC 60695-2-1. Esta prueba se hace a 650 C en partes plásticas que no tienen contacto con corriente y a 850 C en aquellas partes aislantes que se encuentran en contacto con componentes energizados.
• INCREMENTO DE LA TEMPERATURA EN BORNES:
  • De conformidad con la norma IEC 60669-1, el máximo incremento de temperatura en los bornes ser de 45K por encima de la temperatura ambiente; por lo que para una temperatura de prueba promedio de 25 C, la máxima temperatura en bornes ser de 70 C
