Descripción

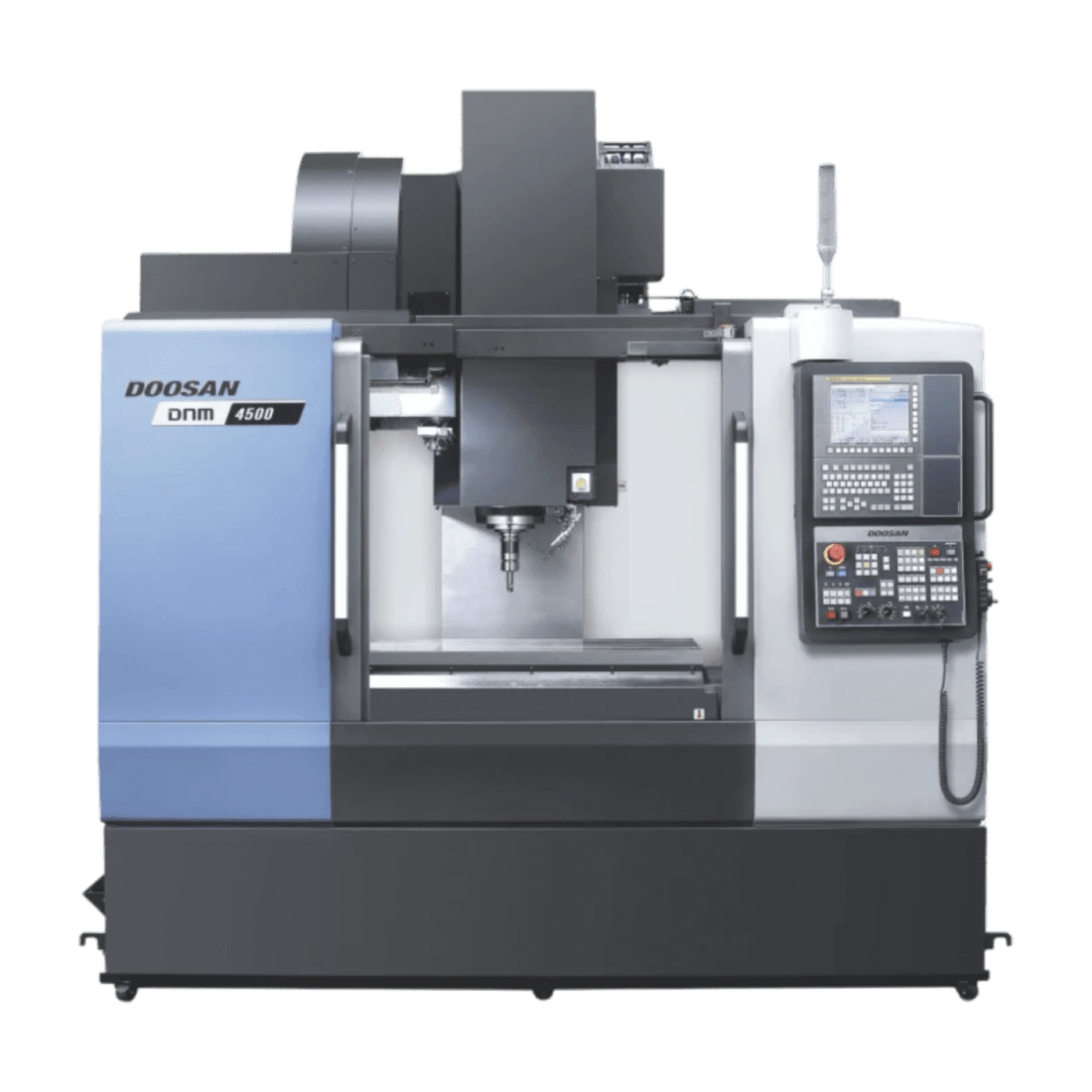

• Centro de mecanizado vertical DNM 4500 - 12000 DN
• Diseño de alta velocidad, alta rigidez e idoneidad para aplicaciones universales
• Viene totalmente equipada para proporcionar una precisión óptima para cualquier nivel de fabricación
• Con supervisión de carga de herramientas y control de velocidad de avance adaptativo

Características

• General:
  • Control FANUC 0i-Plus con interfaz de pantalla táctil iHMi
  • Cama maciza de hierro fundido Meehanite
  • Diseño de husillo acoplado directo de alta precisión con motor de 11/18.5 kw 15/25 hp, 12.000 rpm)
  • Tipo de leva: ATC de doble brazo
  • Guías de rodillos lineales grandes (X - 35 mm (1.378"), Y - 45 mm (1.772"), Z - 45 mm (1.772"))
  • Servomotores montados directamente en husillos de bolas sobredimensionados y pretensados (X - 40 mm (1.575"), Y - 40 mm (1.575"), Z - 40 mm (1.575"))
  • AICC II (anticipación de 200 bloques) + servidor de datos de 1 gigabit
  • Doosan Smart Thermal Monitoring (sistema de compensación térmica basado en algoritmo de software)
  • Refrigerante a través del husillo
  • Aire a través del husillo 20 bar (230 psi)
  • Altura de la máquina: 2985 mm (117.52")
  • Espacio de piso requerido (L x A): 2615 mm x 2158 mm (102.95" x 84.96")
  • Peso de la máquina: 5000 kg (11 023 libras)
• Capacidad:

  • Recorrido del eje X: 800 mm (31.49")
  • Recorrido del eje Y: 450 mm (17.71")
  • Recorrido del eje Z: 510 mm (20.1")
  • Superficie de carga de la mesa: 1000 mm x 450 mm (39.37" x 17.72")
  • Carga de mesa permitida: 600 kg (1320 lbs)
  • Espacio entre ranuras en T de la mesa x ancho: 125 x 18 mm (4.92" x 0.71")
• Huso:
  • Nariz del husillo a la parte superior de la mesa: 150 a 660 mm (5.9" a 26")
  •  Sistema Big Plus de husillo: CAT 40 Big Plus
  • Velocidad del husillo: 12000 RPM
  • Motor de husillo AC (S3 15%): 11 / 18.5 kw (15 / 25 hp)
  • Torque del husillo (S3 15%): 118 nm (87 ft-lbs)
  • Aceleración del husillo: 0 - 12000 (2.06 seg)
  • Tiempo de desaceleración: 12000 - 0 (2.12 seg)
• Cambiador de herramientas automático:

  • Número de herramientas: 30
  • Mango de herramienta: CAT 40
  • Espárrago de tracción: 711-23
  • Máximo diámetro de la herramienta: 80 mm (3.15")
  • Máxima longitud de la herramienta: 300 mm (11.8")
  • Máximo peso de la herramienta: 8 kg (17.6 libras)
• Movimiento:
  • Velocidad de desplazamiento rápido del eje X: 36 m/min (1417 IPM)
  • Velocidad de desplazamiento rápido del eje Y: 36 m/min (1417 IPM)
  • Velocidad de desplazamiento rápido del eje Z: 30 m/min (1181 IPM)
  • Velocidad de avance de corte: 1 - 15000 mm/min (0.04 - 590 IPM)
  • Incremento de comando mínimo: 0.001 mm (0.0001")
  • Empuje de alimentación del eje X (continuo): 1230 lbs (557.9 kg)
  • Empuje de alimentación del eje Y (continuo): 1230 lbs (557.9 kg)
  • Empuje de alimentación del eje Z (continuo): 2684 lbs (1217.4 kg)
  • Precisión de posicionamiento (carrera completa): +/- 0.005 mm (+/- 0.0002")
  • Repetibilidad: +/- 0.002 mm (+/- 0.000080")
• Utilidad:
  • Potencia requerida: 29.5 kVA / 93.4 A a 220 V
  • Voltaje requerido - Fanuc: 205-235 V / Trifásico
• Capacidad del tanque:

  • Capacidad del tanque de refrigerante: 260 litros (68 galones)
  • Capacidad del tanque de lubricación: 0.7 litros (0.18 galones)
  • Aire requerido: 0.54 mpa (80 psi) (8.83 cfm)

Ventajas

• Área de mecanizado más grande de su clase, husillos de acoplamiento directo y guías de rodillos de movimiento lineal
• El panel del operador fácil de usar permite un fácil acceso a funciones de control potentes, como el control de la carga de la herramienta y el control de la velocidad de avance adaptable

Accesorios

• Refrigerante de inundación con un gran tanque de refrigerante separado y desnatador de aceite (260 litros - 68 galones)
• Transportadores de tornillo en ambos canales para la eliminación de virutas
• Protección contra salpicaduras de recinto completo
• Cubiertas telescópicas
• Lubricación con grasa ecológica con 1 cartucho preinstalado en la máquina
• Generador de impulsos manual portátil
• Clave de protección de programas y datos
• Luz de trabajo y luz de señal de torre de 3 colores
• Manuales de instrucciones, funcionamiento, lista de piezas y esquemas eléctricos
• Manuales de FANUC proporcionados en una unidad USB

Otros

• Es responsabilidad del comprador asegurarse de que se cumplan los requisitos de energía correctos y se suministre correctamente a la máquina
