Descripción

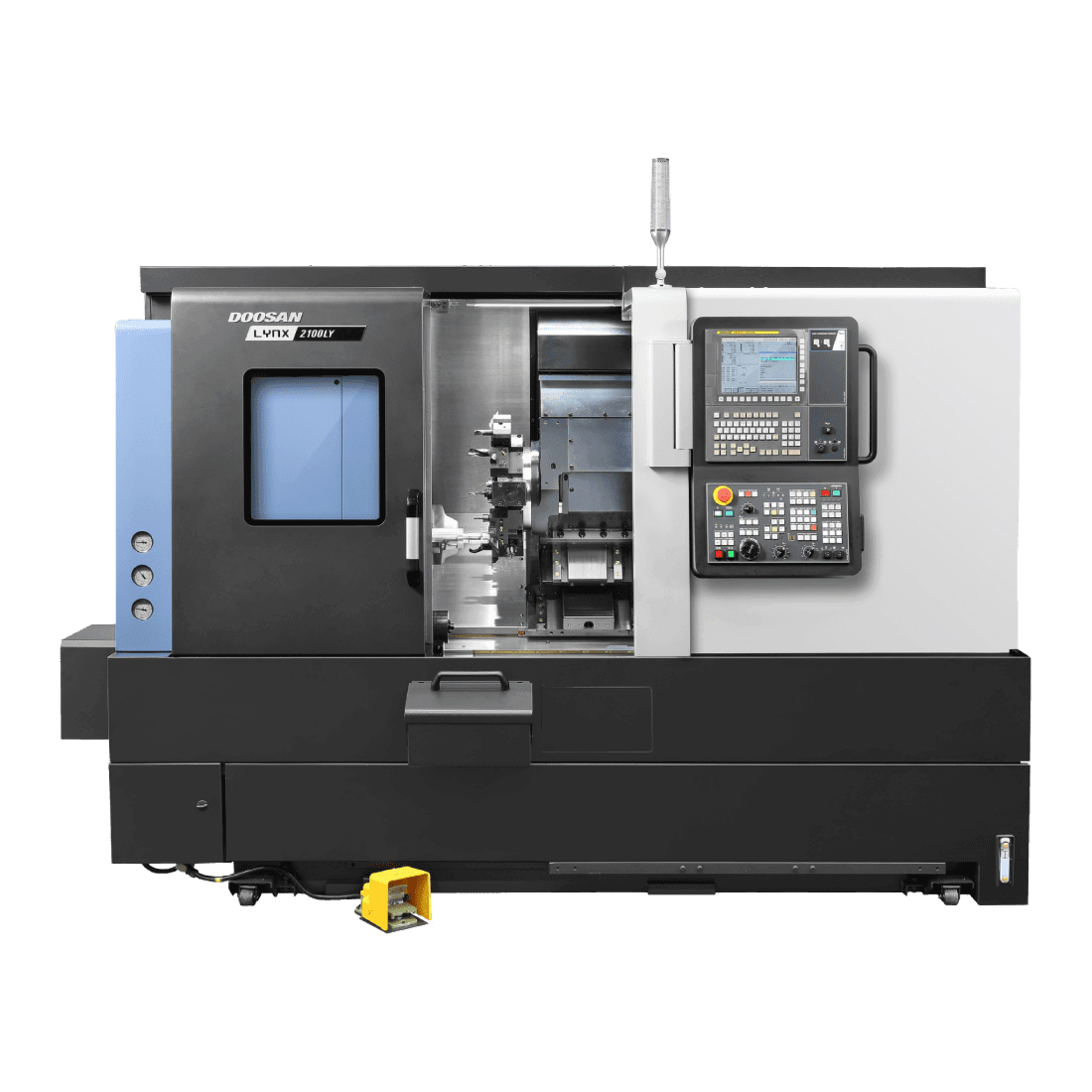

• Centro de mecanizado vertical de 3 ejes L2100LYA DN
• Diseñados para una alta precisión a largo plazo y acabados superficiales superiores
• Capacidades de fresado, taladrado y roscado rígido tanto en husillo principal como en herramientas rotativas
• Características de seguridad: Área de trabajo completamente cerrada, puerta interbloqueo, interruptor de seguridad de presión hidráulica, husillo Interbloqueo, protección de programa, señal de sujeción

• General:

  • Capacidad de barra: 2"
  • Husillo de bolas de doble tuerca de ejes X pretensado de alta precisión con protección de limitador de par eléctrico (Función Airbag)
  • Torreta servocontrolada de servicio pesado de 12 estaciones con indexación de 24 posiciones e índice de la siguiente estación
  • Guías de movimiento lineal tipo rodillo de alta precisión y muy espaciadas
  • Eje C de contorno completo
  • Diseño de transportador de virutas atornillado para facilitar el acceso y la extracción del tanque de refrigerante
  • Control FANUC 0i-Plus con interfaz de pantalla táctil iHMi con panel de operador giratorio
  • Doosan EZ Guide i Programación conversacional
  • Sistema de monitoreo de carga de herramientas Doosan
  • Peso de la máquina: 3850 kg (8500 libras)
  • Superficie útil: 2880 x 1710 mm (113.5" x 67.5")
  • Longitud con cinta transportadora de virutas articulada: 4135 mm (163")
  • Altura de la máquina: 1920 mm (76")
  • Altura desde el suelo hasta el centro del husillo: 1060 mm (42")
  • Voltaje requerido: 220 V / 3 ph /60 Hz
  • Requisito de potencia: 28 kVA (73 amperios a 220 voltios)
• Capacidad:

  • Giro sobre la cama: 600 mm (23.6")
  • Giro sobre el carro: 400 mm (15.7")
  • Diámetro máximo de giro: 300 mm (11.8")
  • Longitud máxima de giro: 510 mm (20.0")
• Huso:
  • Velocidad del husillo: 6000 RPM
  • Nariz de husillo: A2-5
  • Tubo de dibujo: 52 mm (2.047")
  • Mandril estándar a través del agujero: 52 mm (2.047")
  • Diámetro interior del husillo: 61 mm (2.40")
  • Motor de husillo de CA: 15 kW (20 hp)
  • Torsión máxima del husillo: 127 Nm (93.6 ft-lb)
  • Portabrocas estándar: 175 mm (6.89")
• Eje C:

  • Ángulo mínimo programable: 0.001°
  • Tasa de avance rápido: 200 RPM
  • Repetibilidad del eje C: ±0.006°
  • Precisión de posicionamiento del eje C: 0.0167°
• Sistema de refrigeración:
  • Presión de la bomba de refrigerante: 4.5 bar (65 psi)
  • Motor de bomba de refrigerante: 0.75 kW (1.0 hp)
  • Capacidad del tanque de refrigerante: 215 litros (56 galones)

Características

• Cama, sillín y tobogán cruzado:
  • Material de la cama: Hierro fundido
  • Ángulo de cama inclinada: 30°
  • Recorrido del eje X: 205 mm (8.07")
  • Recorrido del eje Z: 560 mm (22.0”)
  • Distancia entre vías de guía del eje X: 338 mm (13.3")
  • Espacio de guía del eje Z: 424 mm (16.7")
  • Velocidad de desplazamiento rápido del eje X: 30 m/min (1181 ipm)
  • Velocidad de desplazamiento rápido del eje Z: 36 m/min (1417 ipm)
  • Diámetro del husillo de bolas del eje X: 32 mm (1.25")
  • Diámetro del husillo de bolas del eje Z: 32 mm (1.26")
  • Empuje de avance del eje X (continuo): 6207 N (1395 lb)
  • Empuje de avance del eje X (intermitente): 9931 N (2232 lb)
  • Empuje de avance del eje Z (continuo): 7066 N (1589 lb)
  • Empuje de avance del eje Z (intermitente): 10 599 N (2382 lb)
  • Repetibilidad del eje X: ±0.002 mm (±0.00008")
  • Repetibilidad del eje Z: ±0.003 mm (±0.00012")
• Torreta:
  • Número de herramientas: 12
  • Número de posiciones de índice: 24
  • Tipo portaherramientas: BMT-45
  • Tamaño del vástago de la herramienta de torneado: 0.75" (torreta métrica de 20 mm)
  • Diámetro de la barra de perforación: 1.25" (torreta métrica de 32 mm)
  • Tiempo de índice de torreta (tiempo de giro de la siguiente estación): 0.11 segundos
  • Selección de herramienta: Bidireccional
  •  Diámetro de acoplamiento curvo: 180 mm (7.1")
  • Fuerza de sujeción de la torreta: 50 kN (11240 lb)
  • Repetibilidad del índice de torreta: ±0.0005°
• Herramientas rotativas:

  • Velocidad de la herramienta giratoria: 6000 RPM
  • Motor del husillo de la herramienta giratoria: 3.7 kW (5 hp)
  • Par de torsión de la herramienta giratoria: 24 Nm (17.3 ft-lb)
  • Tipo de portaherramientas giratoria: ER 20
  • Capacidad de pinza de fresado: 5/64" a 1/2"
• Eje Y:

  • Recorrido del eje Y (total): 105 mm (±52.5 mm) (4.13” (±2.065”))
  • Recorrido del eje Y (sobre el centro): 52.5 mm (2.065")
  • Recorrido del eje Y (por debajo del centro): 52.5 mm (2.065")
  • Velocidad de desplazamiento rápido del eje Y: 10 m/min (394 ipm)
  • Repetibilidad del eje Y: ±0.003 mm (±0.00012")
  • Empuje de avance del eje Y (continuo): 6207 N (1395 lb)
  • Empuje de avance del eje Y (intermitente): 9931 N (2232 lb)
• Contrapunto:

  • Centro de contrapunto: MT #4
  • Empuje máximo de la caña del contrapunto: 3.6 kN (810 lb)
  • Presión hidráulica máxima del contrapunto: 40 bar (580 psi)
  • Luz de la guía del contrapunto: 255 mm (10.03")
• Hidráulica / Lubricación:

  • Capacidad del tanque hidráulico: 20 litros (5 galones)
  • Aceite hidráulico requerido: Mobil DTE #24 o Shell Tellus 32
  • Capacidad del depósito de lubricación de vías: 2 litros (0.5 galones)
  • Aceite de lubricación de vía requerido: Mobil Vactra #2 o Shell Tonna T68
  • Capacidad de grasa de lubricación de vías: 0.7 litros (0.18 galones)
  • Requiere grasa lubricante para guías: ISO VG97

Ventajas

• La indexación de torreta de alta velocidad y las velocidades de avance ultrarrápidas minimizan el tiempo sin cortar
• La capacidad de fresado y taladrado con Yaxis reduce la necesidad de mecanizado secundario en otras máquinas, lo que ayuda a eliminar configuraciones de máquinas adicionales y costos de manejo
• Los métodos de fabricación clásicos y la construcción ultrarrígida se combinan con características de tecnológicas avanzadas para brindar un valor excepcional

Accesorios

• Actuador de mandril hidráulico: SD-15452 (52 mm) orificio pasante de 2.047"
• Contrapunto hidráulico con centro vivo MT #4
• Recogedor de piezas programable con estándar de interfaz de alimentación de barras
• Ajustador de herramientas
• Bomba de refrigerante de etapas múltiples de 65 psi
• Tanque de refrigerante separado con interruptor de nivel de refrigerante y sistema de lubricación de cartucho
• Sistema de lubricación medido automatizado con desnatador de aceite
• Cojinetes de husillo de clase P4 y cojinetes de empuje angular de clase P4
• Unidad hidráulica de 580 psi
• Torre de señales de 3 colores y luz de trabajo
• Caja de herramientas con herramientas de operación
• Pernos y placas de nivelación
• Manuales de instrucciones, funcionamiento, lista de piezas y esquemas eléctricos de Doosan en formato impreso
• Manuales de FANUC proporcionados en una unidad USB
