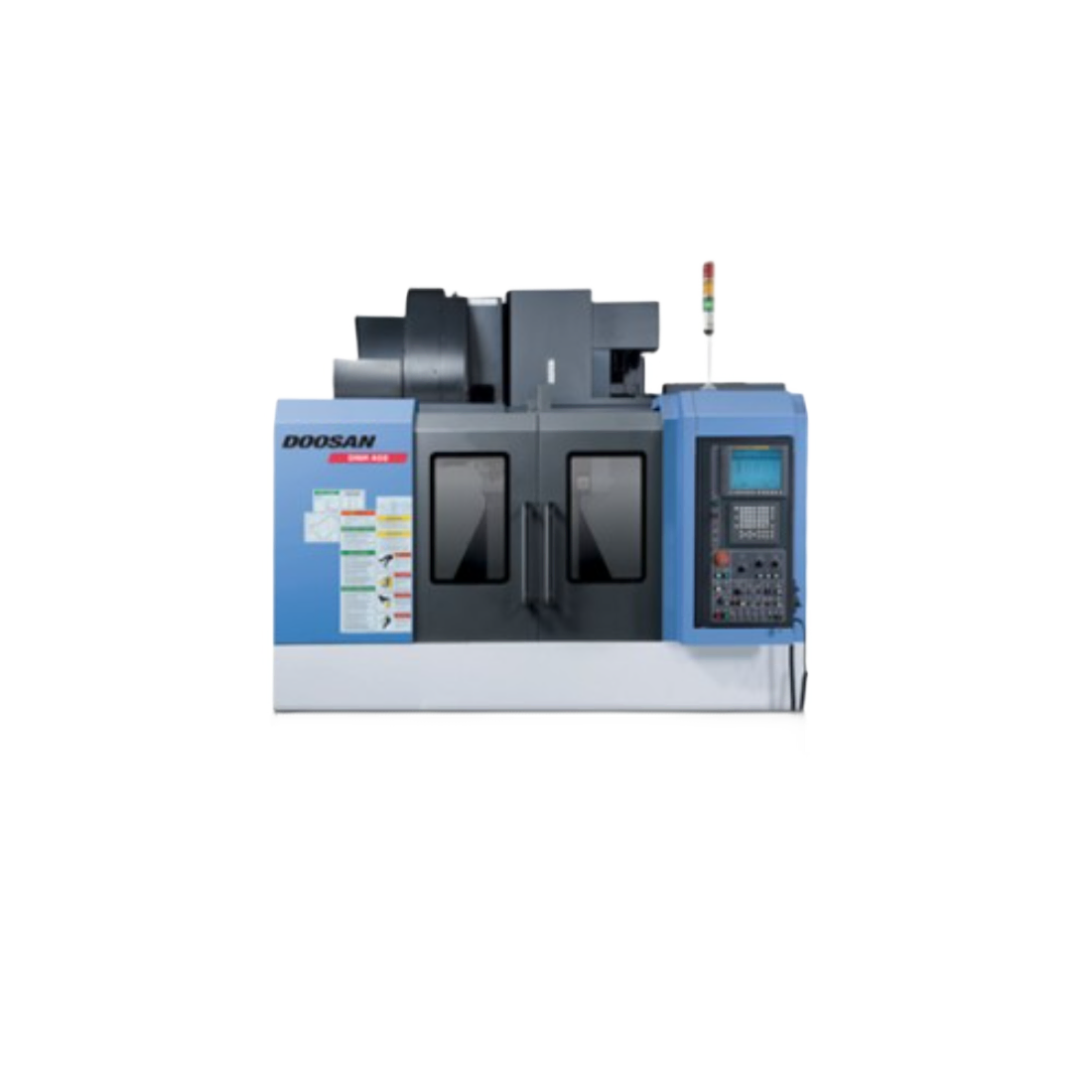

Descripción

• Control Fanuc 0i-MD con puerto USB
• Husillo con transmisió directa: 12000 RPM
• Potencia del motor de husillo: 18.5 kW (25HP)
• Pantalla de color LCD de: 10.4"
• Husillo con regulador de temperatura
• Diseño de husillo de cartucho
• Aire a través del husillo
• Sistema de de husillo Big Plus
• Husillo de gran precisiónn con 4 rodamientos angulares
• Orientación del husillo
• Sobrepaso de velocidad del husillo 50-150%
• Roscado rígido
• Macros estandar (definido por el usuario)
• Cambiador de herramientas tipo brazo, 30 herramientas
• Skimmer de aceite
• Panel OP Doosan
• Bancada de fundiciónn Meehanite
• Grandes guías lineales de rodillo) Y, Z 45mm/X 35mm
• Servo motores conectados directamente a los tornillos de bola (X, Y, y Z, 40mm)
• Tornillos de bola sobre dimensionados
• AI APC (Software Dados y Moldes, Lectura adelantada 20 bloques
• Desplazamiento transversal rápido de 36m (1.417 IPM)
• Lubricación graduada de pistó de distribuidor
• Cobertores telescópicos
• Transportadores de tornillo en ambos canales para disponer de la viruta
• Cobertor totalmente cerrada para salpicaduras
• Refrigerante con tanque grande separado
• Luz de trabajo
• Luz de señal a tres colores

Características

• Capacidad:
  • Eje X: 762mm (30.0 pulg)
  • Eje Y: 435mm (17.1 pulg.)
  • Eje Z: 510mm (20.1 pulg.)
  • área de carga de la mesa: 920mm x 435mm (36.2pulg. x 17.1 pulg.)
  • Carga permisible de la mesa: 600kg (1.20 libras)
  • Mesa T - distancia entre ranuras: (4) - 125mm x 18 HB (4.92" x .71")
• Husillo:
  • Nariz del husillo a mesa: 160mm a 660mm (5.9 a26 pulg.)
  • Columna a centro de husillo: 512mm (20.2 pulg
  • Sistema "BIG PLUS"  del husillo: CAT 40)
  • Velocidad del husillo: 12.000 RPM
  • Velocidad AC del husillo: 18.5kW (25HP)
  • Torque del husillo: 117Nm (86 Ft-lbs)
  • Accionador del husillo: 0 - 12 K (2.16seg.) 12K - 0 (2.21seg.)
• Cambio automático de herramienta:
  • Cantidad de herramientas: 30
  • Espiga de las herramientas: CAT 40
  • Tornillo de sujeción (# proveedora de botón de retención): 711-23
  • Diámetro máximo de la herramienta: 80mm  / 125mm (3.1" / 4.9")
  • Largo máximo de la herramienta: 300mm (11.8")
  • Peso máximo de la herramienta: 8kg (17.6 lbs)
• Movimiento:
  • Movimiento rápido de ejes X y Y: 36m  (1,417 IPM)
  • Movimiento rápido de eje Z: 30m  (1,181 IPM)
  • Rango de avance de corte: 1-15.000mm  (.04-590 IPM
  • Comando de incremento más reducido: .001mm (.0001")
  • Empuje de alimentación de eje X (continuo/intermitente): 1.034 / 1.655 lbs
  • Empuje de alimentación de eje Y (continuo/intermitente): 1.034 / 1.655 lbs
  • Empuje de alimentación de eje Z (continuo/intermitente): 2.257 / 3,611 lbs
  • Exactitud de posicionamiento (carrera completa): +/- .005mm (+/- .0002")
  • Repetibilidad: +/- .002mm (+/- .000080"
• Medidas y Peso:
  • Altura de la máquina: 2950mm (116.14")
  • Espacio de piso requerido: 2282mm x 2615mm (90" x 103")
  • Peso: 5500kg (12.100lbs) con transportador de revaba (chip conveyor)
• Potencia y Voltaje:
  • Potencia requerida: 34 KVSA
