Descripción

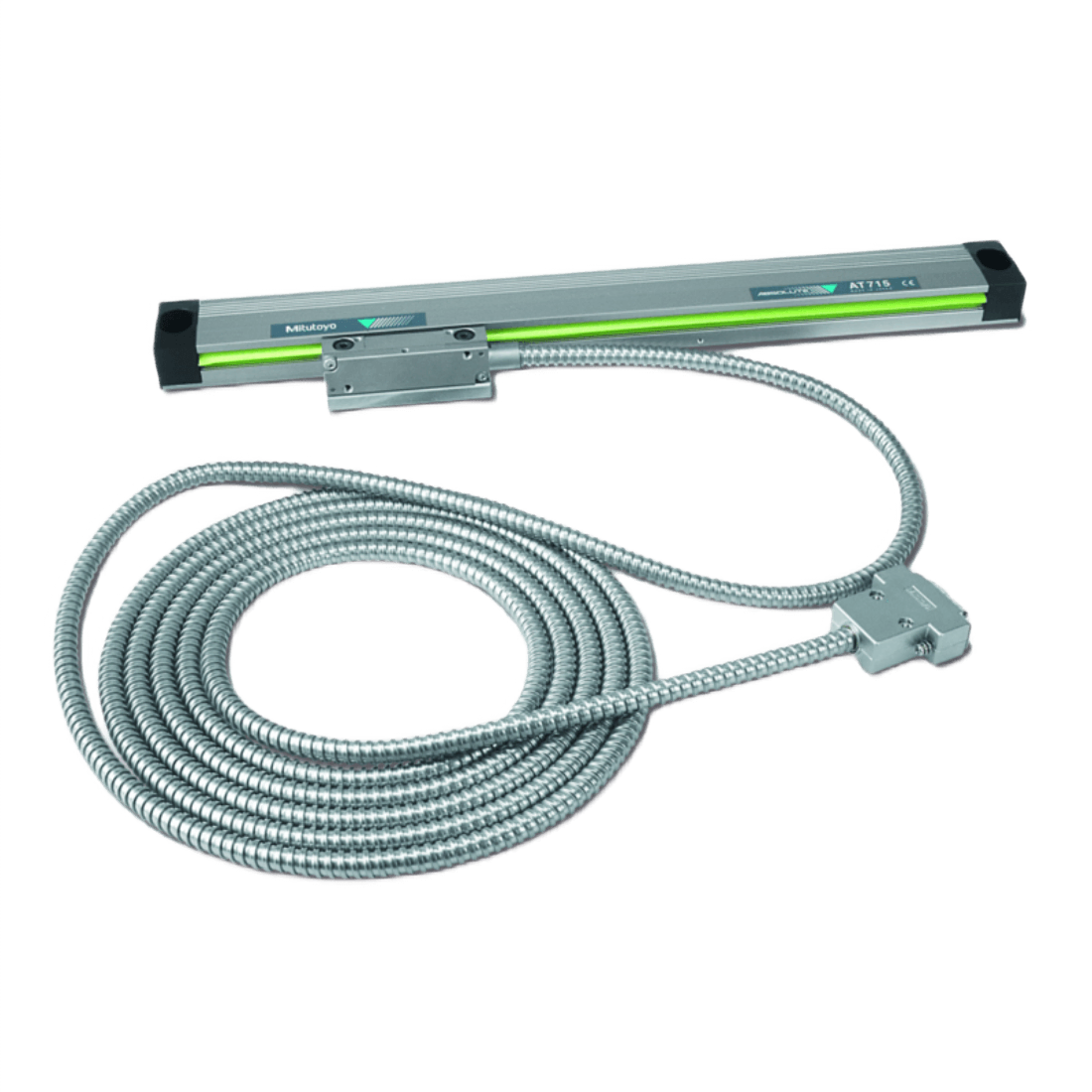

• La Escala Lineal de Mitutoyo es un sistema de lectura digital que detecta exactamente y muestra en pantalla el desplazamiento de la máquina herramientas o equipo de medición.
• El sistema óptimo para cumplir sus aplicaciones, puede ser seleccionado de un amplio rango de tamaños de escalas y una amplia variedad de contadores.
• También son disponibles Escalas lineales de Alta Exactitud y sus interfases para sistema de retroalimentación de máquinas herramientas de CN.

Características

• Resistencia a vibración y durabilidad. La pértiga esta construida de fundición rígida de aluminio aleado y tiene una cabeza sensorial articulada, que resulta en un diseño liviano de gran durabilidad y resistencia a la vibración.
• El nuevo protector, resistente a la abrasión y el aceite, protege la parte deslizante de la cabeza sensorial de agua y polvo.
• El cable de la señal es blindado y se utiliza para conectar la unidad de escala a la unidad de lectura.
• La cabeza sensorial se impermeabiliza mediante un O-ring, evitando así salpicaduras de fluidos de corte, etc. La salida del cable de señal puede ser colocada en cualquiera de los lados de la cabeza sensorial .
• Paso de la escala20 µm
• Paso del punto de referencia de la escala50 mm
• Velocidad máxima de respuesta72m/min.
• Nivel de protección contra polvo/aguaConforme con IP-53
• Temperatura de operación0°C hasta 45°C
• Intervalo efectivo Lo 4 - 100 mm
• Longitud cable 3 m
