Descripción

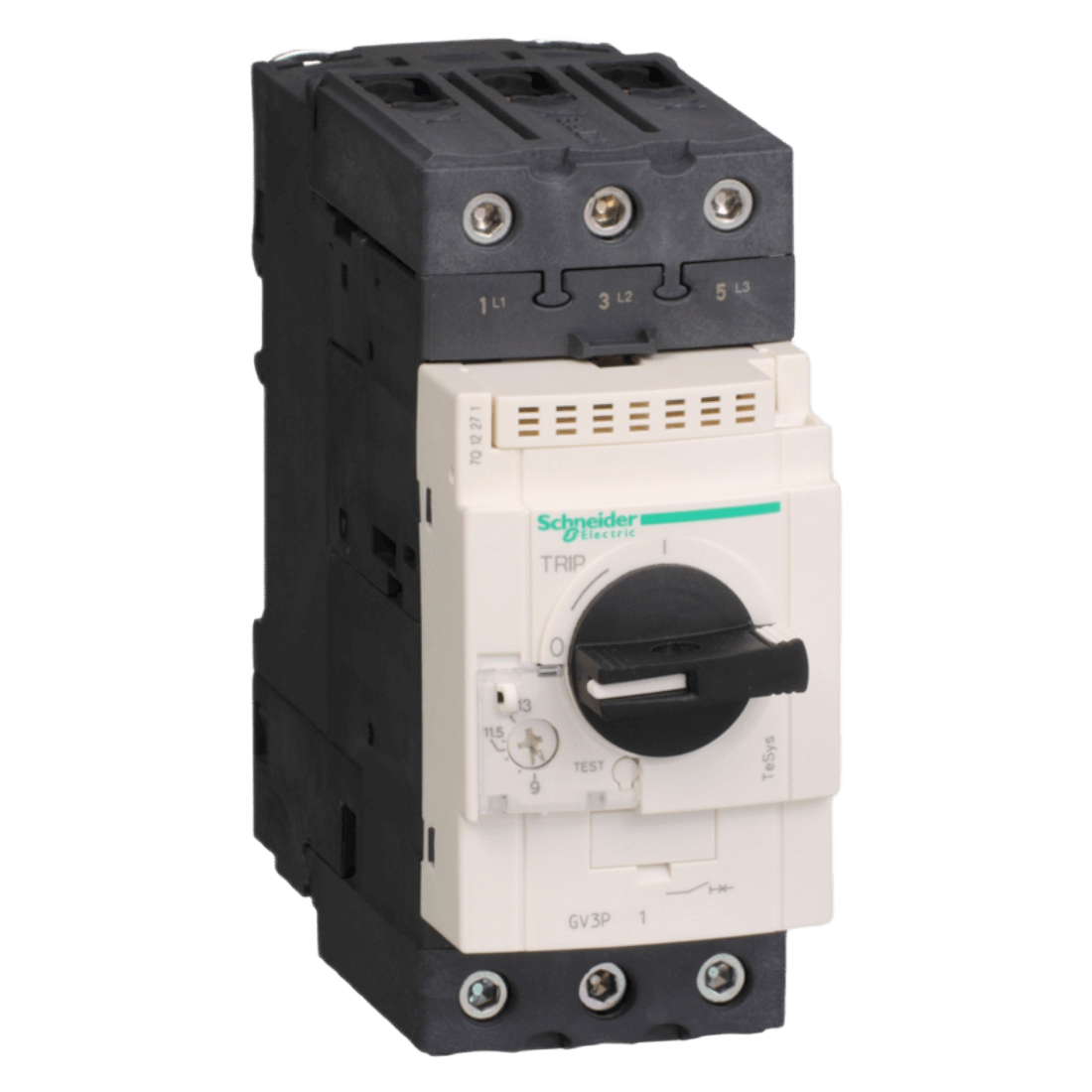

• Guardamotor termomagnético de perilla

Características

• Número de polos: 3P
• Tipo de red: CA
• Frecuencia: 60 Hz
• Modo de fijación: Carril DIN simétrico de 35 mm y Panel
• Posición de funcionamiento: Cualquier posición
• Potencia del motor en kW:
  • 18.5 kW en 690 V CA 60 Hz
  • 11 kW en 400/415 V CA 60 Hz
  • 15 kW en 500 V CA 60 Hz
• Poder de corte:
  • 100 kA Icu en 230/240 V CA 60 Hz
  • 100 kA Icu en 400/415 V CA 60 Hz
  • 50 kA Icu en 440 V CA 60 Hz
  • 6 kA Icu en 690 V CA 60 Hz
  • 12 kA Icu en 500 V CA 60 Hz
• Poder de corte de servicio nominal en cortocircuito:

  • 100 % en 230/240 V CA 60 Hz
  • 100 % en 440 V CA 60 Hz
  • 100 % en 400/415 V CA 60 Hz
  • 50 % en 500 V CA 60 Hz
  • 50 % en 690 V CA 60 Hz
• Tipo de control: Mando giratorio
• Corriente nominal: 25 A
• Rango de ajuste de protección térmica: 17 - 25 A
• Intensidad de disparo magnético: 350 A
• Dimensiones: 132 x 55 x 136 mm
• Peso: 0.96 kg
• Temperatura de funcionamiento: -20° a 60° C
• Resistencia al fuego: 960 °C

Ventajas

• Normas: EN/IEC 60947-2, EN/IEC 60947-4-1, CSA C22.2 No 60947-4-1, UL 60947-4-1
• Certificaciones: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX, BV, LROS, DNV-GL, ABS
• Tratamiento de protección: TH
• Grado de protección: IP20, IK09
