Descripción

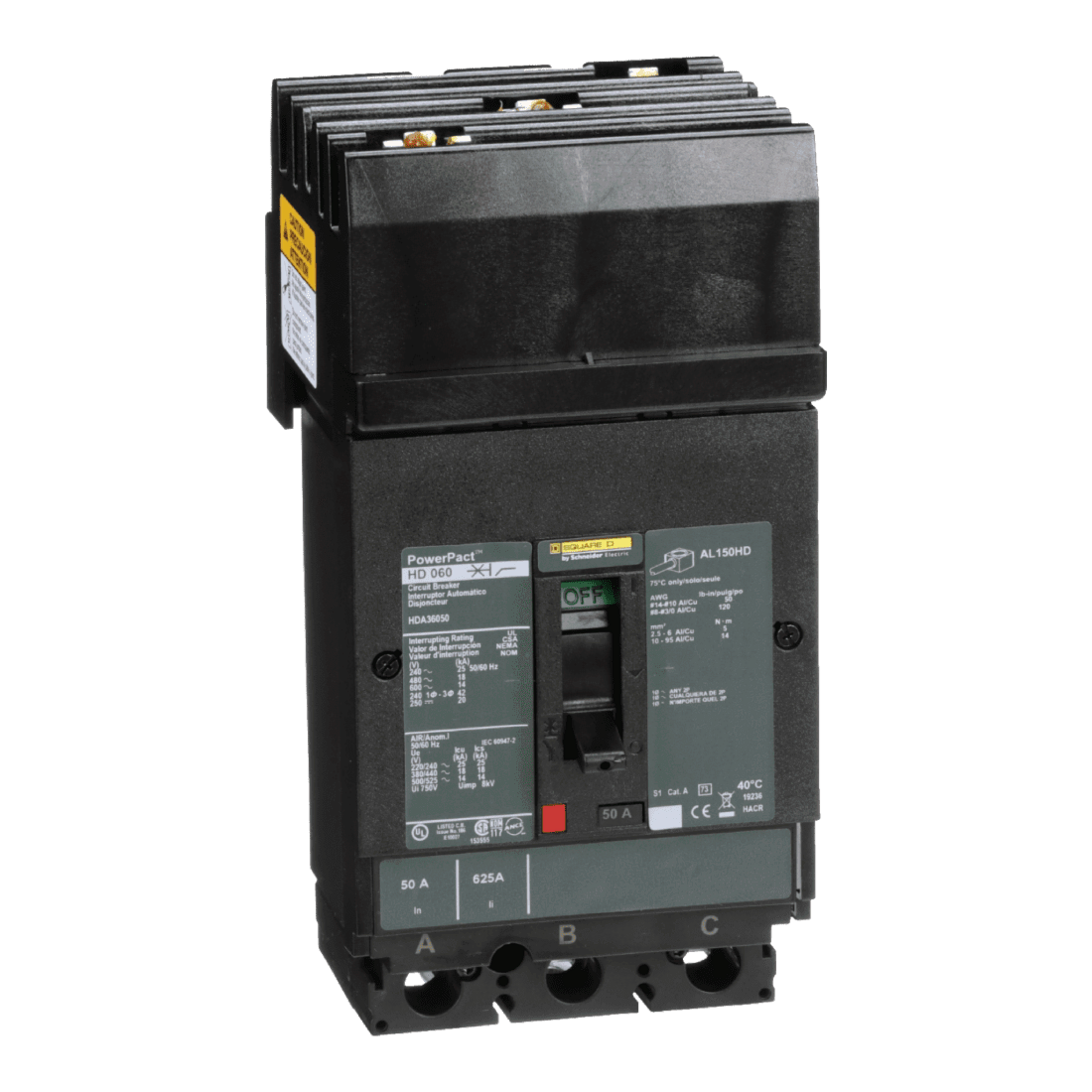

• Interruptor termomagnético industrial HDA36050 Schneider
• Diseñado para proteger los sistemas eléctricos de daños causados por sobrecargas y cortocircuitos

Características

• Código de poder de corte: D
• Poder de corte:
  • 25 kA 240 V CA 60 Hz
  • 18 kA 480 V CA 60 Hz
  • 14 kA 600 V CA 60 Hz
  • 20 kA 250 V DC
• Tensión asignada de empleo: 690 V CA 60 Hz
• Poder de corte en servicio:
  • 25 kA En> 50 A 220/240 V CA 60 Hz
  • 18 kA En> 50 A 380/440/415 V CA 60 Hz
  • 14 kA En> 50 A 500/525 V CA 60 Hz
  • 20 kA En> 50 A 250 V DC
  • 20 kA En> 50 A 500 V DC
• Tensión asignada de resistencia a los choques: 8 kV En> 50 A
• Intensidad de disparo magnético: 850 A
• Intensidad magnética mínima de disparo: 400 A
• Calificación de corriente continua: 80%
• Tensión asignada de aislamiento: 750 V En> 50 A
• Calibre del cable: AWG 14 - 3/0 aluminio/cobre terminales
• Par de apriete:
  • 5 Nm 2.5 - 6 mm² AWG 14 - 10
  • 14 Nm 10 - 95 mm² AWG 8 - 3/0
• Número de ranuras:
  • 2 interruptor del auxiliar OF conexión
  • 1 interruptor de la alarma Dakota del Sur conexión
  • 1 overcurrent trip switch SDE conexión
  • 1 bobina de disparo MN o MX conexión
• Dimensiones: 163 x 104 x 86 mm
• Peso: 2.2 kg
• Conexión de fase: ABC

Ventajas

• Etiquetas de calidad: CE
• Normas: UL; CSA; NEMA; NOM-003-SCFI-2000
• Grado de protección: Tapa frontal IP40
• Grado de contaminación: 3 CEI 60947-1
