Descripción

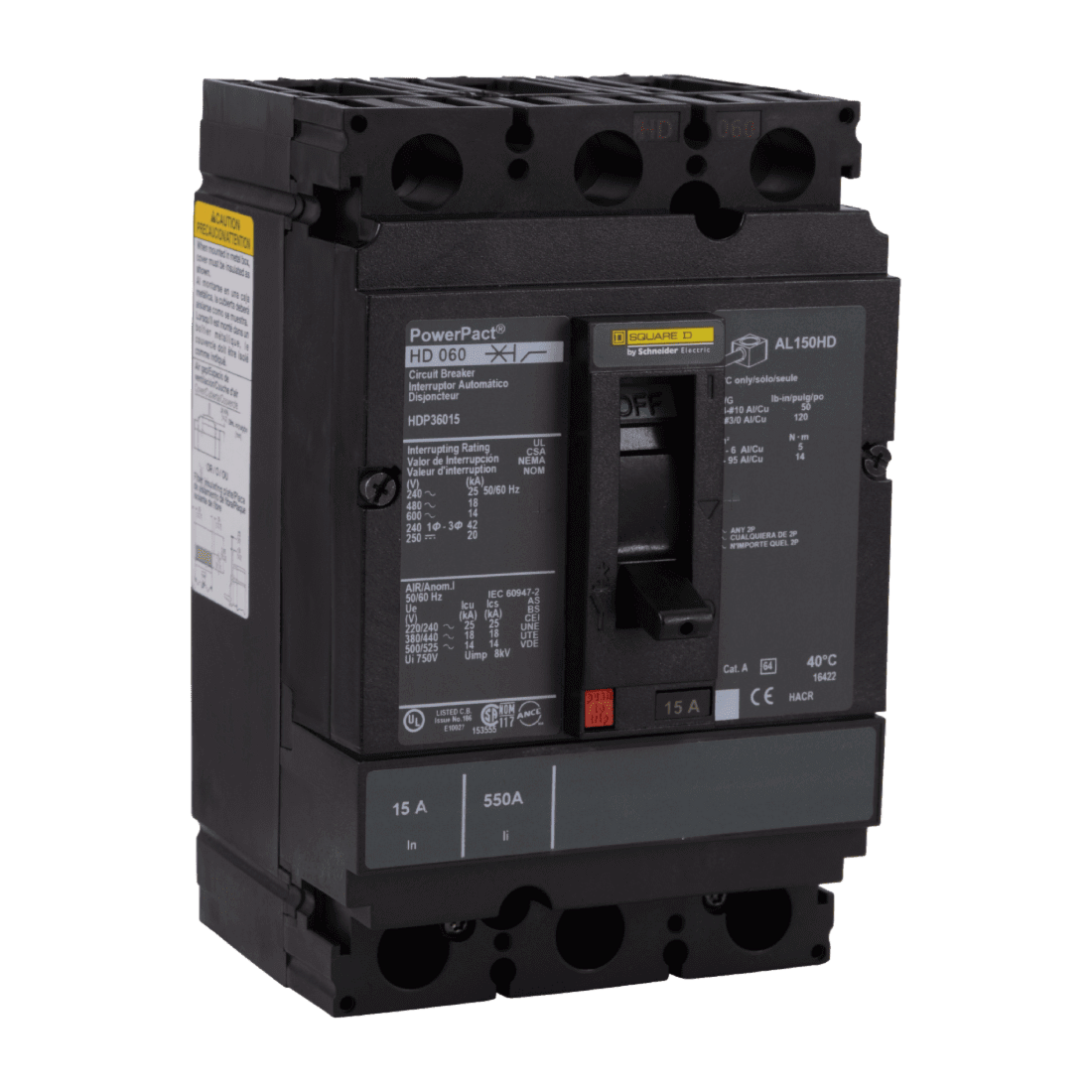

• Interruptor termomagnético

Características

• Código de capacidad de ruptura: D
• Capacidad de ruptura:
  • 14 KA 500/525 V AC 60 Hz; IEC 60947-2
  • 18 KA 380/440/415 V AC 60 Hz; IEC 60947-2
  • 20 KA 250 V DC; IEC 60947-2
  • 20 kA 500 V DC; IEC 60947-2
  • 25 KA 220/240 V AC 60 Hz; IEC 60947-2
• Tensión soportada de impulso asignada: 8 kV; IEC 60947-2
• Corriente de disparo magnético: 850 A
• Corriente de retención magnética: 400 A
• Clasificación de corriente continua: 80 %
• Tensión asignada de aislamiento: 750 V; IEC 60947-2
• Calibre de cable: AWG 14 - AWG 3/0 terminal aluminio/cobre
• Par de apriete:
  • 44,25 Lbf.In (5 Nm) 0.00…0.01 in² (2.5…6 mm²) (AWG 14...AWG 10)
  • 123,91 lbf.in (14 Nm) 0.02…0.15 in² (10…95 mm²) (AWG 8...AWG 3/0)
• Número de ranuras:
  • 2 - Interruptores auxiliares OF plug-in
  • 1 - Interruptor de alarma enchufable SD
  • 1 - Interruptor de disparo por sobrecorriente enchufable SDE
  • 1 - Disparador de tensión MN o MX enchufable
• Longitud de pelado de cables de alimentación: 0.63" (16 mm)
• Color: Negro
• Dimensiones: 6.42" x 4.12" x 3.39" (163 x 105 x 86 mm)
• Temperatura de funcionamiento: 28° a 158° F (-2° a 70° C)
• Peso: 2.2 kg

Ventajas

• Cumple con: CE; UL; CSA; NEMA; NOM-003-SCFI-2000; IEC 60947-2
• Protección: IP40
