Descripción

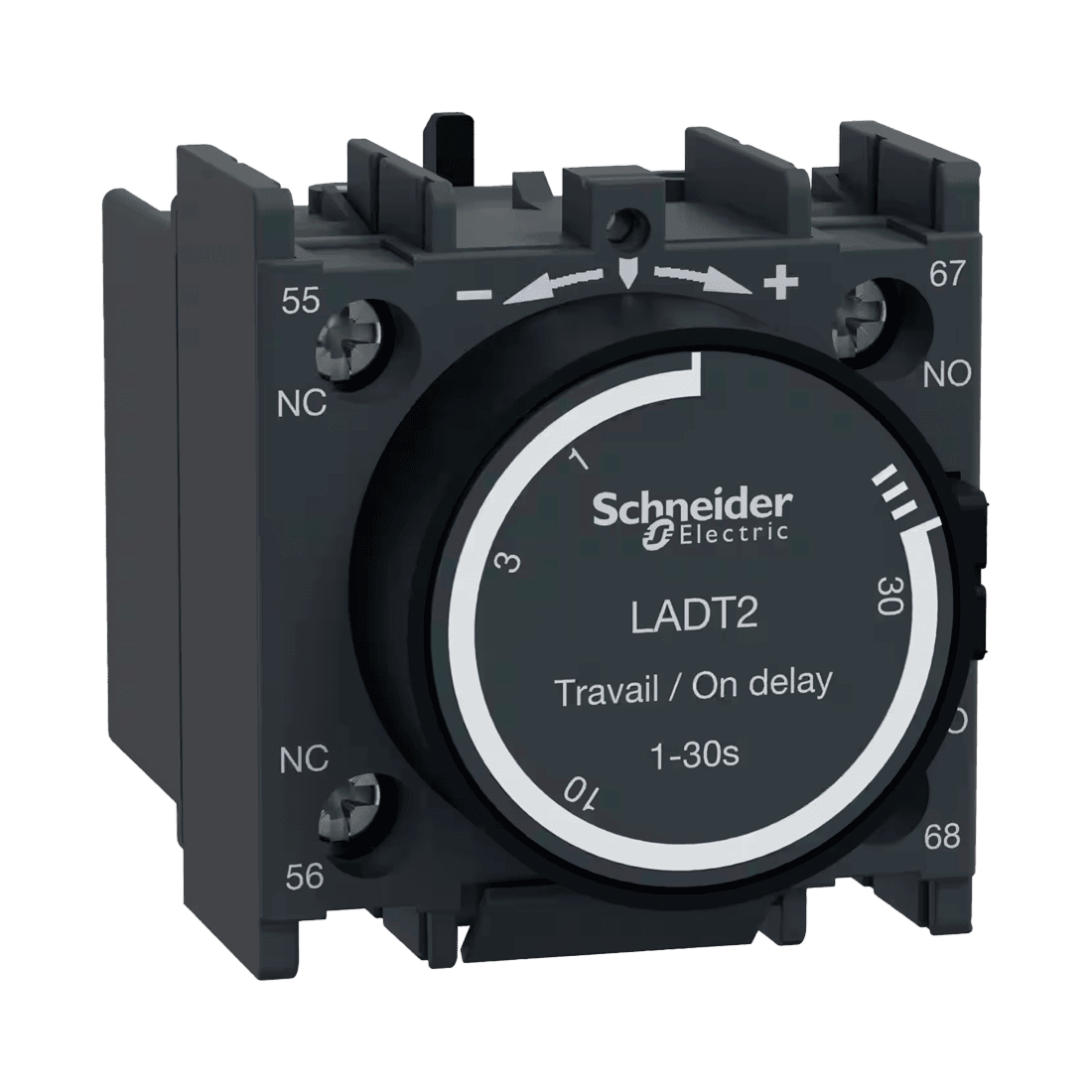

• Temporizador para contactor ON delay LADT2 Schneider
• Diseñado para satisfacer los requisitos de las aplicaciones electrodomésticos y HVAC
• Fácil de instalar y operar con tornillos multiestándar

Características

• Compatibilidad de gama:
  • TeSys F CAD
  • TeSys F LC1D
  • TeSys G LC1F
  • TeSys G CR1F
• Ubicación de montaje: Frontal
• Composición de los polos de contacto: 1 NA + 1 NC
• Rango de temporización: 1 a 30 segundos
• Tensión nominal de empleo: 690 V CA 25 - 400 Hz
• Corriente nominal de empleo:
  • 6 A at 120 V AC-15
  • 1.04 A at 690 V AC-15
  • 0.55 A at 125 V DC-13
  • 0.1 A at 600 V DC-13
• Tensión nominal de aislamiento:
  • 690 V
  • 600 V
• Corriente térmica convencional: 10 A (a 60° C)
• Poder de conexión nominal:
  • 140 A at <= 690 V CA
  • 250 A at <= 690 V CC
• Rango temporal admisible:
  • 100 A 60 °C 1 s
  • 120 A 60 °C 500 ms
  • 140 A 60 °C 100 ms
• Protección: Fusible gG 10 A
• Durabilidad mecánica: 5 Mciclos
• Corriente mínima de conmutación: 5 mA
• Tensión mínima de conmutación: 17 V
• Tiempo de no superposición:
  • 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
  • 1.5 ms en excitación sin solapamiento entre contactos NC y NA
• Resistencia de aislamiento: > 10 MOhm
• Tipo de conexión:

  • Bornas tornillo 1 cable 1 - 2.5 mm² flexible con extremo de cable
  • Bornas tornillo 1 cable 1 - 2.5 mm² flexible sin extremidad de cable
  • Bornas tornillo 2 cables 1 - 2.5 mm² flexible con extremo de cable
  • Bornas tornillo 2 cables 1 - 2.5 mm² flexible sin extremidad de cable
  • Bornas tornillo 1 cable 1 - 2.5 mm² rígido
  • Bornas tornillo 2 cables 1 - 2.5 mm² rígido
• Par de apriete:
  • 1.7 N.m - con destornillador plano 6 mm
  • 1.7 N.m - con destornillador Philips #2
  • 1.7 N.m - con destornillador pozidriv #2
• Color: Gris oscuro
• Temperatura de funcionamiento: -40° a 70° C
• Altitud máxima de funcionamiento: 3000 m
• Dimensiones: 48 x 44 x 61 mm

Ventajas

• Normas: EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048.5; EN 50012; IEC 60335-1; IEC 60335-2-40; UL 60335-2-40
• Certificaciones: IECEE CB; UL; CSA; CCC; UKCA
• Grado de protección: IP20; TH
• El montaje frontal a presión, proporciona gran fiabilidad y durabilidad
