Descripción

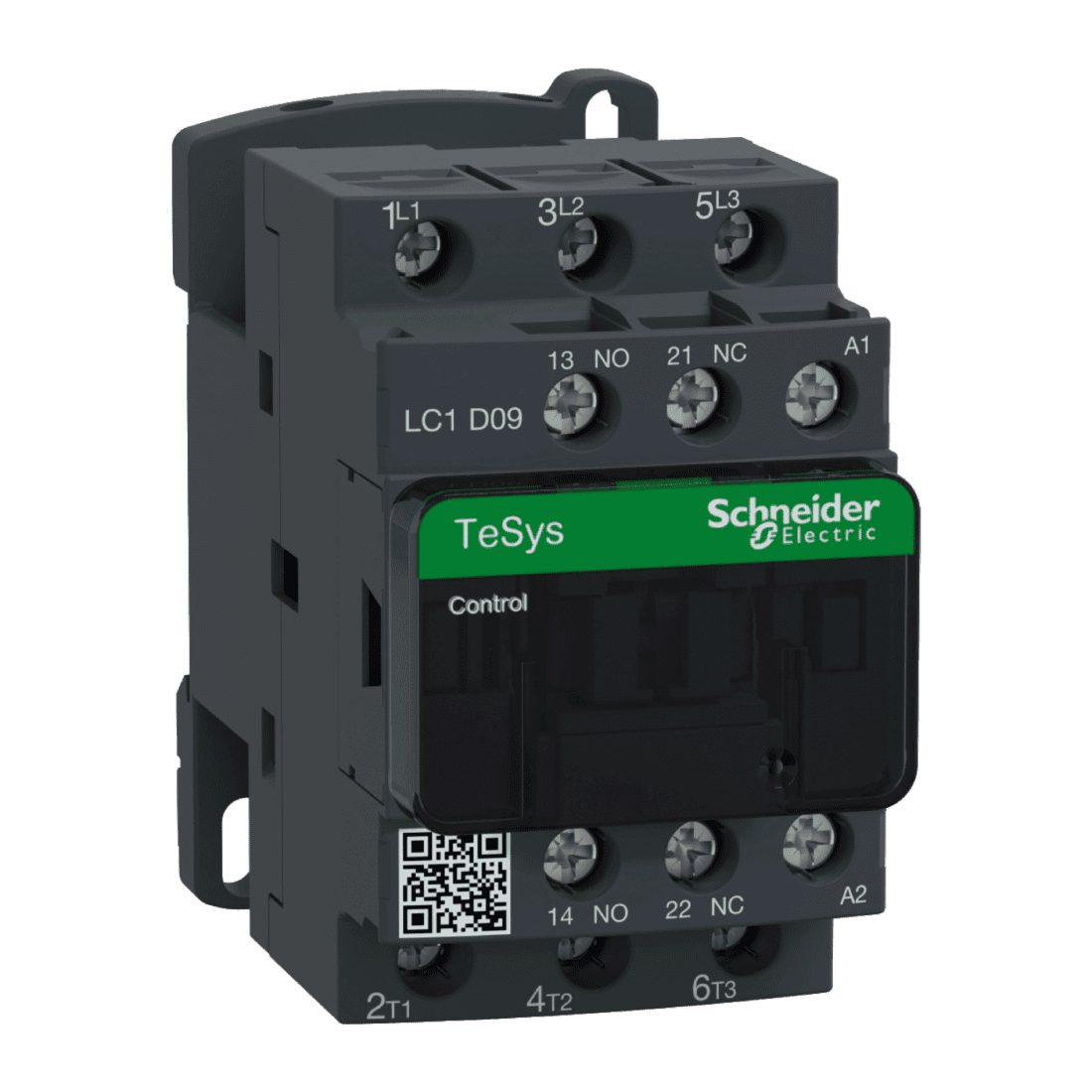

• Contactor LC1D09B7 Schneider
• Aplicación del contactor:
  • Carga resistiva
  • Control del motor

Características

• Categoría de empleo:
  • CA-4
  • CA-1
  • CA-3
  • CA-4
• Tensión nominal de empleo:
  • Circuito de alimentación. estado 1 <= 690 V AC 25 - 400 Hz
  • Circuito de alimentación. estado 1 <= 300 V corriente continua
• Corriente nominal de empleo:
  • 9 A 60° C en <= 440 V AC AC-3 para circuito de alimentación
  • 25 A 60° C en <= 440 V AC AC-1 para circuito de alimentación
  • 9 A 60° C en <= 440 V AC AC-4 para circuito de alimentación
• Potencia del motor:
  • 2.2 kW en 220...230 V AC 60 Hz - tipo de cable: AC-3
  • 4 kW en 380...400 V AC 60 Hz - tipo de cable: AC-3
  • 4 kW en 415...440 V AC 60 Hz - tipo de cable: AC-3
  • 5.5 kW en 500 V AC 60 Hz - tipo de cable: AC-3
  • 5.5 kW en 660...690 V AC 60 Hz - tipo de cable: AC-3
  • 2.2 kW en 400 V AC 60 Hz - tipo de cable: AC-4
  • 2.2 kW en 220...230 V AC 60 Hz - tipo de cable: AC-4
  • 4 kW en 380...400 V AC 60 Hz - tipo de cable: AC-4
  • 4 kW en 415...440 V AC 60 Hz - tipo de cable: AC-4
  • 5.5 kW en 500 V AC 60 Hz - tipo de cable: AC-4
  • 5.5 kW en 660...690 V AC 60 Hz - tipo de cable: AC-4
  • 1 hp en 230/240 V AC 60 Hz para 1 fase motor
  • 2 hp en 200/208 V AC 60 Hz para 3 fases motor
  • 2 hp en 230/240 V AC 60 Hz para 3 fases motor
  • 5 hp en 460/480 V AC 60 Hz para 3 fases motor
  • 7.5 hp en 575/600 V AC 60 Hz para 3 fases motor
  • 0.33 hp en 115 V AC 60 Hz para 1 fase motor
• Compatibilidad de contacto: M2
• Corriente térmica convencional:
  • 25 A en
  • 10 A en
• Potencia nominal de conexión Irms:
  • 250 A en 440 V para circuito de alimentación acorde a IEC 60947
  • 140 A AC para circuito de señalización acorde a IEC 60947-5-1
  • 250 A corriente continua para circuito de señalización acorde a IEC 60947-5-1
• Poder de corte asignado: 250 A en 440 V para circuito de alimentación acorde a IEC 60947
• Corriente temporal admisible:
  • 105 A en
  • 210 A en
  • 30 A en
  • 61 A en
  • 100 A - 1 s para circuito de señalización
  • 120 A - 500 ms para circuito de señalización
  • 140 A - 100 ms para circuito de señalización
• Impedancia media: 2.5 mOhm - Ith 25 A 50 Hz para circuito de alimentación
• Potencia disipada por polo:
  • 1.56 W CA-1
  • 0.2 W CA-3
  • 0.2 W CA-4
• Categoría de sobretensión: III
• Grado de contaminación: 3
• Resistencia a picos de tensión: 6 kV acorde a IEC 60947
• Durabilidad mecánica: 15M ciclos
• Durabilidad eléctrica:
  • 0.6M ciclos 25 A AC-1 en Ue <= 440 V
  • 2M ciclos 9 A AC-3 en Ue <= 440 V
  • 2M ciclos 9 A AC-4 en Ue <= 440 V
• Característica de la bobina: Sin filtro antiparasitario de serie
• Opciones de los contactos auxiliares: 1 NA + 1 NC
• Altitud máxima de funcionamiento: 3000 metros
• Resistencia al fuego: 850° C
• Dimensiones: 77 x 45 x 86 mm
• Peso: 0.32kg

Ventajas

• Normas: CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 508; IEC 60335-1
• Certificaciones: GL; CSA; GOST; RINA; LROS; UL; DNV; BV; CCC; UKCA
• Grado de protección: IP20; TH
• Resistencia climática:
  • Cumplir con IACS E10 exposición al calor húmedo
  • Cumplir con IEC 60947-1 Anexo Q categoría D exposición al calor húmedo
• Resistencia a las llamas: V1
• Resistencia mecánica:
  • Vibraciones contactor abierto - tipo de cable: 2 Gn. 5...300 Hz
  • Vibraciones conector cerrado - tipo de cable: 4 Gn. 5...300 Hz
  • Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms
  • Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms
