Descripción

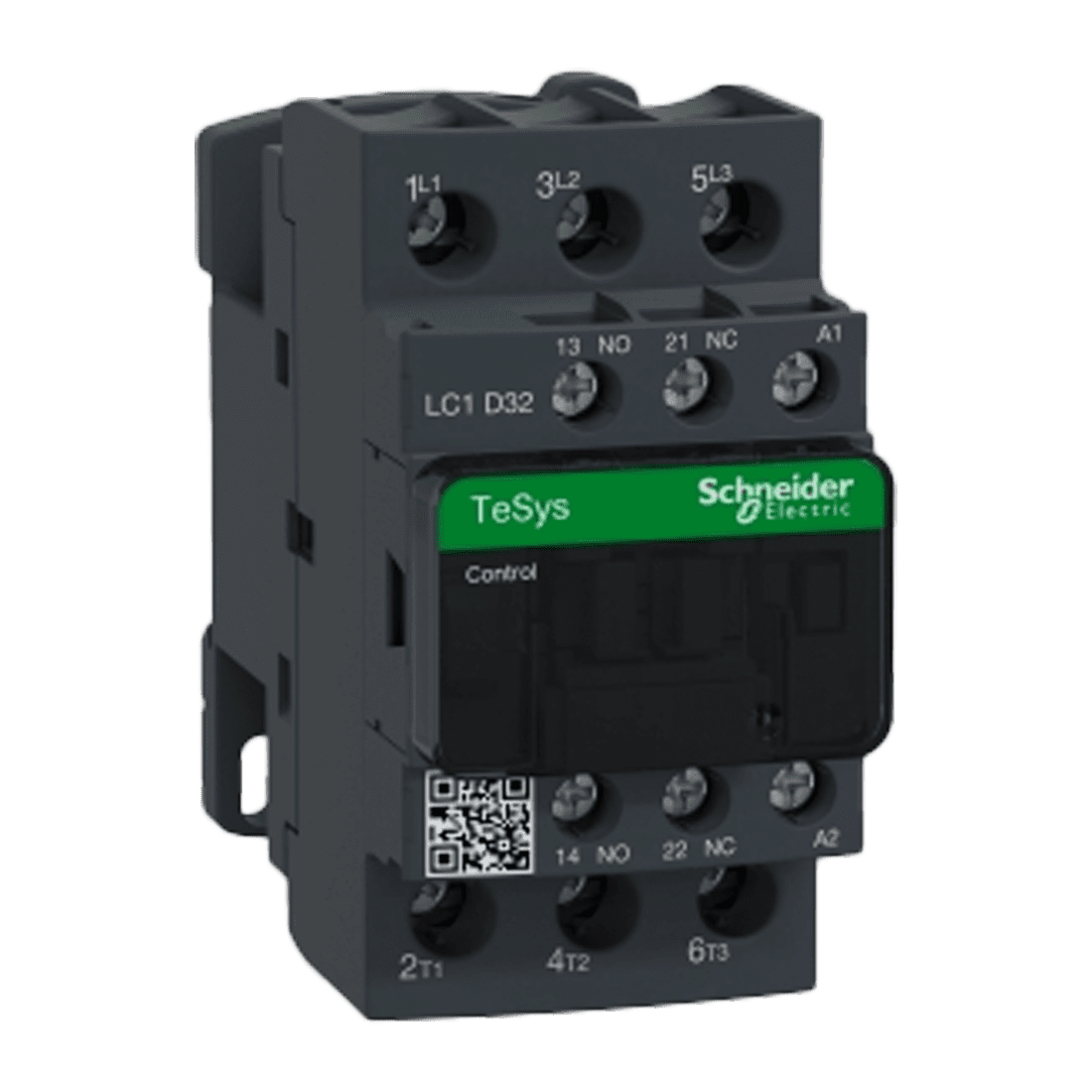

• Contactor LC1D32B7 Schneider
• Nuevo aspecto moderno
• Diseñado para satisfacer los requisitos de las aplicaciones de electrodomésticos y de HVAC

Características

• Categoría de empleo:
  • AC-3
  • AC-4
  • AC-1
• Tensión nominal de empleo:
  • Circuito de alimentación. estado 1 <= 690 V AC 25 - 400 Hz
  • Circuito de alimentación. estado 1 <= 300 V CC
• Corriente nominal de empleo:
  • 32 A (at <60 °C) at <= 440 V AC AC-3
  • 50 A (at <60 °C) at <= 440 V AC AC-1
  • 32 A (at <60 °C) at <= 440 V AC AC-4
• Voltaje del circuito de control: 24 V CA 60 Hz
• Potencia del motor en kW
  • 7.5 kW a 220 - 230 V CA 60 Hz (AC-3)
  • 15 kW a 380 - 400 V CA 60 Hz (AC-3)
  • 15 kW a 415 - 440 V CA 60 Hz (AC-3)
  • 18.5 kW a 500 V AC 60 Hz (AC-3)
  • 18.5 kW a 660 - 690 V AC 60 Hz (AC-3)
  • 7.5 kW a 400 V AC 60 Hz (AC-4)
  • 7.5 kW a 220 - 230 V AC 60 Hz (AC-4)
  • 15 kW a 380 - 400 V AC 60 Hz ( AC-4)
  • 15 kW a 415 - 440 V AC 60 Hz (AC-4)
  • 18.5 kW a 500 V AC 60 Hz (AC-4)
  • 18.5 kW a 660 - 690 V CA 60 Hz (AC-4)
• Potencia del motor:
  • 2 hp a 115 V AC 60 Hz para motores monofásicos
  • 5 hp a 230/240 V AC 60 Hz para motores monofásicos
  • 10 hp a 200/208 V AC 60 Hz para motores trifásicos
  • 10 hp a 230 /240 V AC 60 Hz para motores trifásicos
  • 20 hp a 460/480 V AC 60 Hz para motores trifásicos
  • 25 hp a 575/600 V AC 60 Hz para motores trifásicos
• Composición de los polos de contacto: 3 NA
• Fusible asociado:
  • 10 A gG para circuito de señalización de acuerdo con IEC 60947-5-1
  • 63 A gG a <= 690 V tipo de coordinación 1 para circuito de alimentación
  • 63 A gG a <= 690 V tipo de coordinación 2 para circuito de alimentación
• Potencia disipada por polo:
  • 2W CA-3
  • 5W CA-1
  • 2W CA-4
• Categoría de sobretensión: III
• Grado de contaminación: 3
• Resistencia a picos de tensión: 6 kV acorde a IEC 60947
• Durabilidad mecánica: 15 Mciclos
• Durabilidad eléctrica:
  • 1.65 Mciclos 32 A AC-3 en Ue <= 440 V
  • 1.4 Mciclos 50 A AC-1 en Ue <= 440 V
  • 1.65 Mciclos 25 A AC-4 en Ue <= 440 V
• Opciones de los contactos auxiliares: 1 NA + 1 NC
• Dimensiones: 85 x 45 x 92 mm
• Peso: 0.375 kg

Ventajas

• Fácil de instalar y operar con tornillos multiestándar
• Con el cumplimiento de IEC60335-1, mejor resistencia al fuego y accesorios a prueba de polvo
• Producto con rendimiento medioambiental de etiqueta Green Premium
• Normas: CSA C22.2 N° 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 508; IEC 60335-1
• Certificaciones: UL; DNV; CCC; CSA; LROS (Registro de envío de Lloyds); GOST; RINA; BV; GL; UKCA
• Grado de protección: IP20 frontal acorde a IEC 60529
• Tratamiento de protección: TH acorde a IEC 60068-2-30
• Resistencia al fuego: 850° C acorde a IEC 60695-2-1
• Resistencia a las llamas: V1 acorde a UL 94
