Descripción

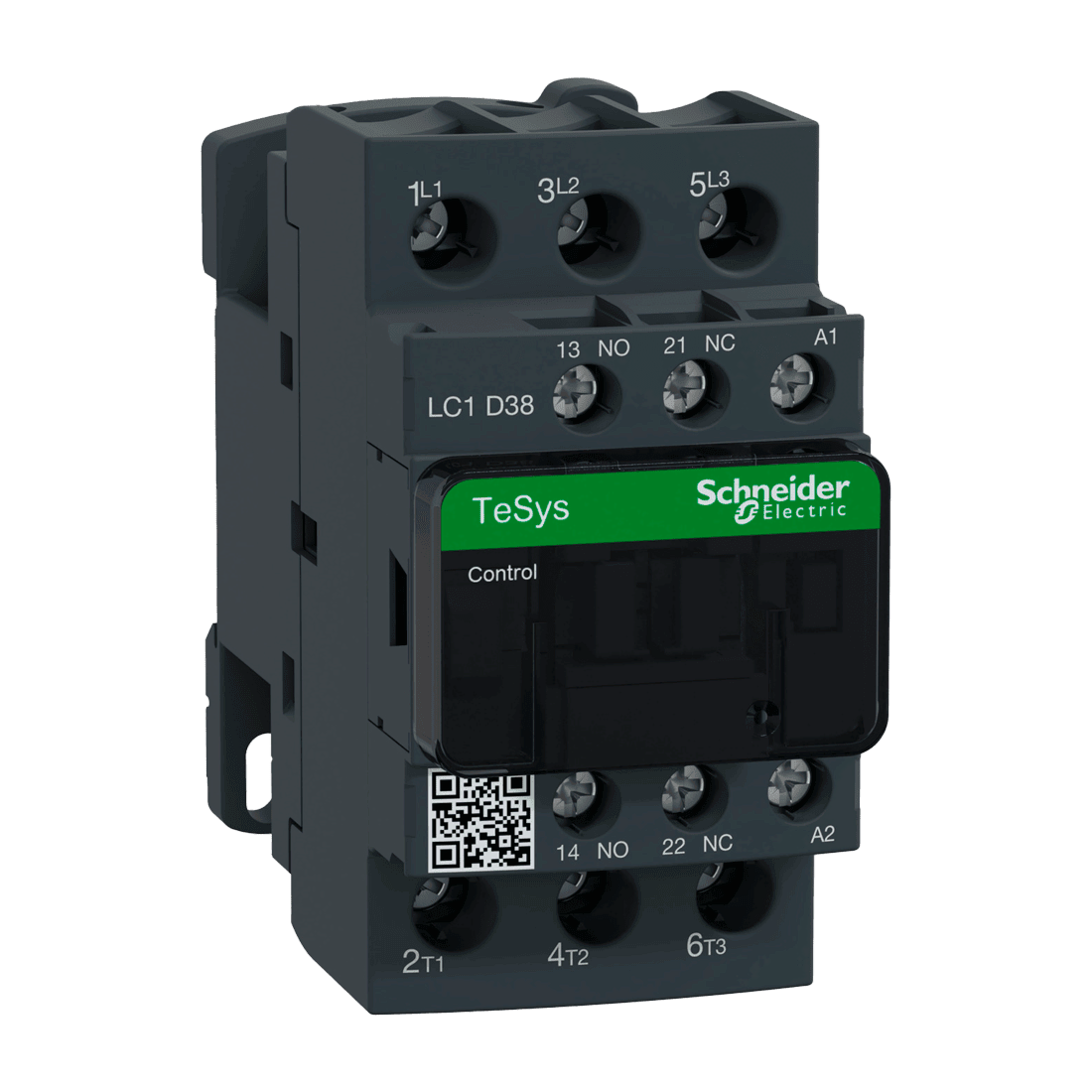

• Contactor en AC3 LC1D38P7 Schneider

Características

• Tensión nominal de empleo:
  • Circuito de alimentación, estado 1 <= 690 V CA 25 - 400 Hz
  • Circuito de alimentación, estado 1 <= 300 V CC
• Corriente nominal de empleo:
  • 50 A <= 440 V CA AC-1
  • 38 A <= 440 V CA AC-3
  • 38 A <= 440 V CA AC-4
• Voltaje del circuito de control: 230 V CA 60 Hz
• Potencia del motor:
  • 18.5 kW a 500 V CA 60 Hz (AC-3)
  • 18.5 kW a 660 - 690 V CA 60 Hz (AC-3)
  • 7.5 kW a 400 V CA 60 Hz (AC-4)
  • 18.5 kW a 380 - 400 V CA 60 Hz (AC-3)
  • 9 kW a 220 - 230 V CA 60 Hz (AC-3)
  • 18.5 kW a 415 - 440 V CA 60 Hz (AC-3)
  • 18.5 kW a 500 V CA 60 Hz (AC-4)
  • 18.5 kW a 660 - 690 V CA 60 Hz (AC-4)
  • 18.5 kW a 380 - 400 V CA 60 Hz (AC-4)
  • 9 kW a 220 - 230 V CA 60 Hz (AC-4)
  • 18.5 kW a 415 - 440 V CA 60 Hz (AC-4)
  • 10 hp a 230/240 V CA 60 Hz para motores de 3 fases
  • 10 hp a 200/208 V CA 60 Hz para motores de 3 fases
  • 5 hp a 240 V CA 60 Hz para motores de 1 fase
  • 20 hp a 480 V CA 60 Hz para motores de 3 fases
  • 25 hp a 600 V CA 60 Hz para motores de 3 fases
• Composición de los polos de contacto: 3 NA
• Corriente térmica convencional:
  • 10 A para circuitos de señalización
  • 50 A para circuitos de alimentación
• Potencia disipada por polo:
  • 5 W AC-1
  • 3 W AC-3
  • 3 W AC-4
• Categoría de sobretensión: III
• Grado de contaminación: 3
• Resistencia a picos de tensión: 6 kV
• Durabilidad mecánica: 15 Mciclos
• Durabilidad eléctrica:
  • 1.4 Mciclos 50 A AC-1
  • 1.4 Mciclos 38 A AC-3
  • 1.4 Mciclos 38 A AC-4
• Duración de maniobra:
  • 4 - 19 ms apertura
  • 12 - 22 ms cierre
• Opciones de los contactos auxiliares: 1 NA + 1 NC
• Frecuencia del circuito de señalización: 25 - 400 Hz
• Tensión mínima de conmutación: 17 V para circuitos de señalización
• Corriente mínima de conmutación: 5 mA para circuitos de señalización
• Soporte de montaje:
  • Placa
  • Carril
• Resistencia al fuego: 850° C
• Resistencia a las llamas: V1
• Dimensiones: 85 x 45 x 92 mm
• Peso: 0.38 kg

Ventajas

• Normas: CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 60947-4-1; IEC 60335-1; IEC 60335-2-40; CSA C22.2 No 60947-4-1; UL; CCC; CSA; UKCA
• Grado de protección: IP20; TH
