Descripción

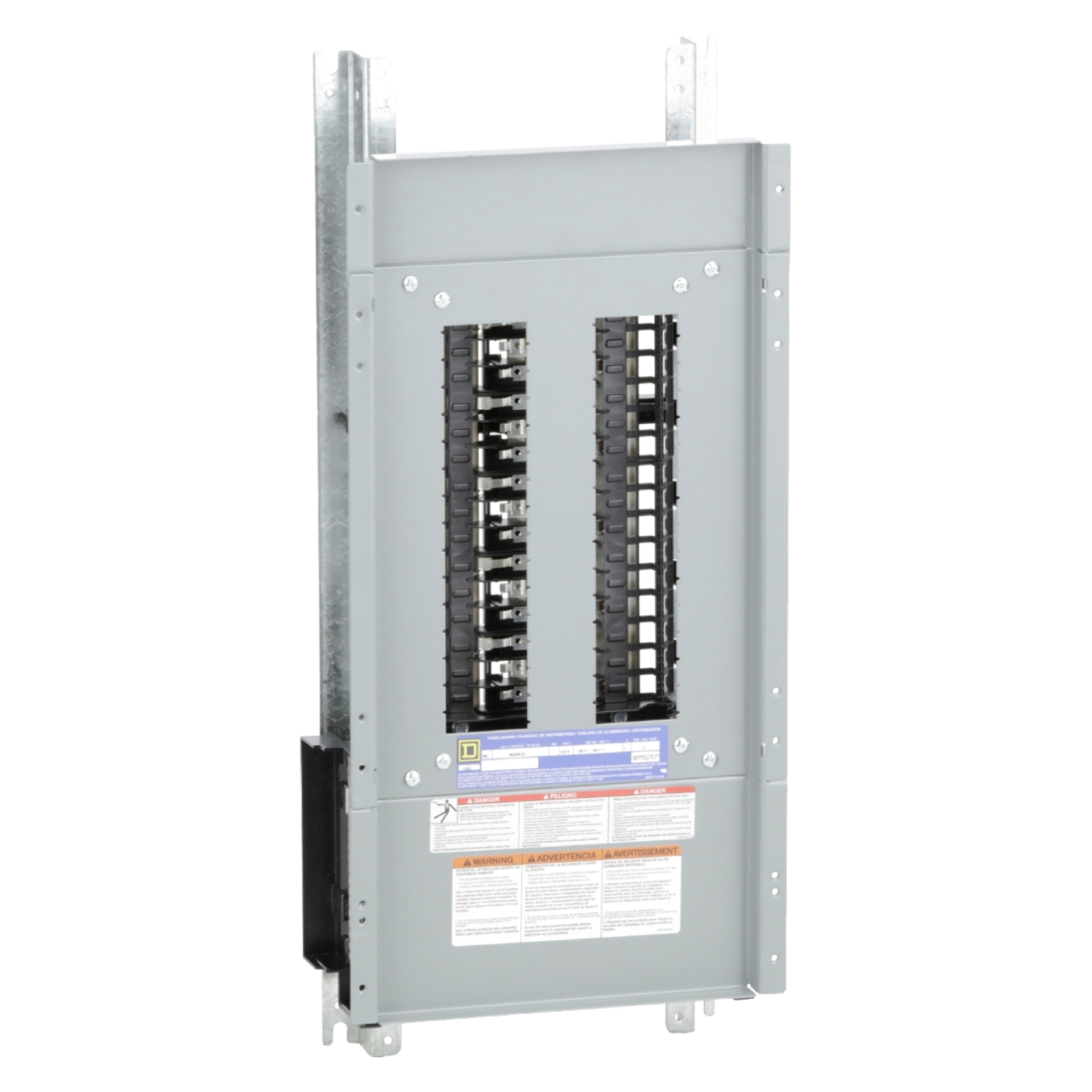

• Interior de tablero

Características

• Material de la barra colectora: Cobre
• Número de espacios: 30
• Altura nominal del gabinete: 812.80 mm
• Ancho nominal del gabinete: 508.00 mm
• Profundidad nominal del recinto:
  • 146.05 mm NEMA 1
  • 165.10 mm NEMA 3R/5/12
• Corriente nominal: 225 A
• Corriente interrumpida nominal:
  • 10 kA
  • 22 kA
  • 65 kA
• Configuración de cableado: 4 cables
• Número de fases: 3 fases
• Voltaje:
  • 240 V CA
  • 48 V CC
• Conexiones - terminales:
  • Terminal línea a línea AWG 6...350 kcmil aluminio
  • Terminal neutro AWG 6...350 kcmil aluminio
• Par de apriete:
  • 4.52…5.65 N.m 13.30…67.43 mm² AWG 6...AWG 2/0
  • 11.3 N.m 13.30…67.43 mm² AWG 6...AWG 2/0
  • 31.07 N.m 13.30…177.3 mm² AWG 6...350 kcmil
  • 31.07 N.m 13.30…126.7 mm² AWG 6...250 kcmil
  • 31.07 N.m 107.2…152 mm² AWG 4...300 kcmil

Ventajas

• Normas: UL; CSA
