Descripción

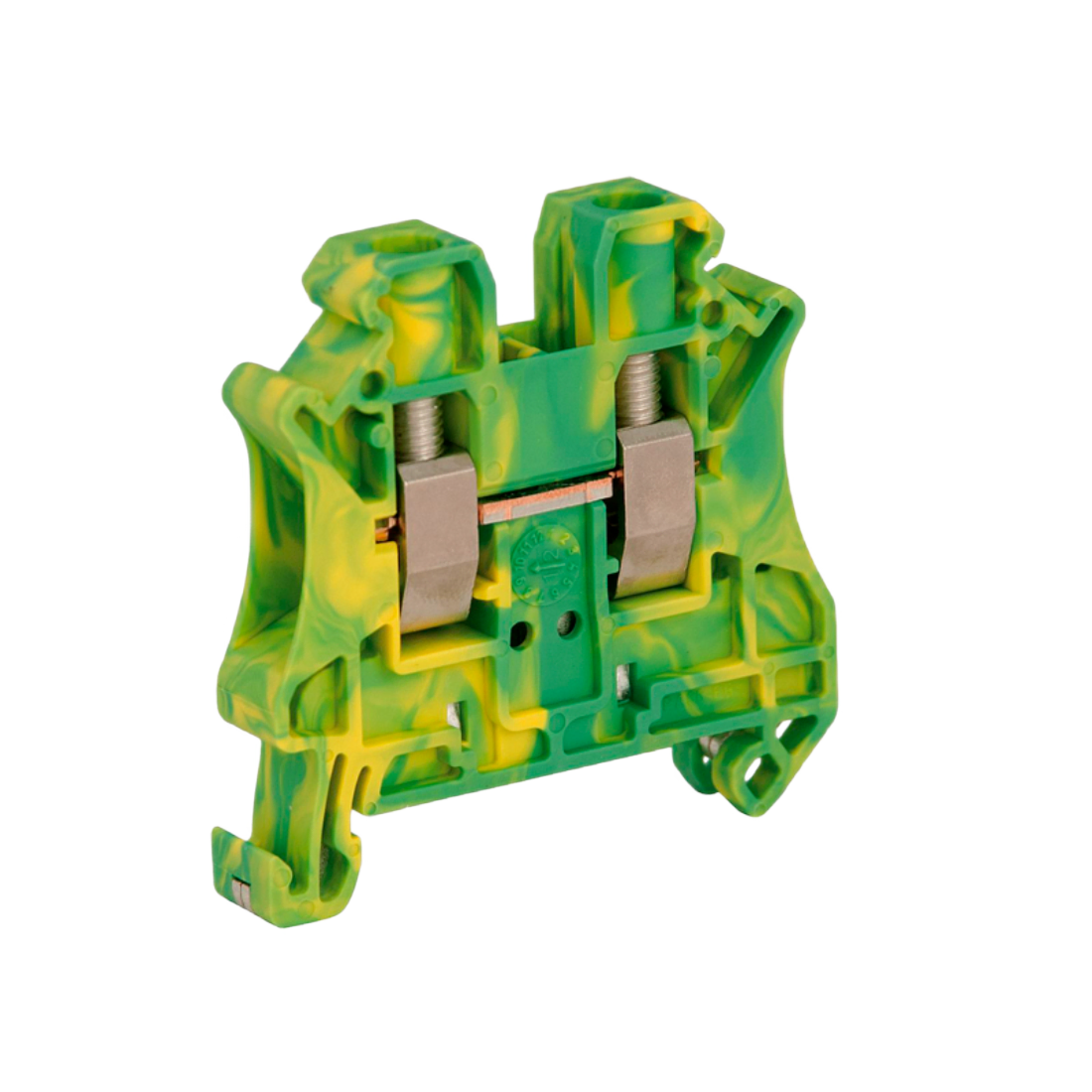

Bornes de conexión tipo tornillo “Linergy TRV”: Solución que se adapta a la más amplia gama de aplicaciones y funciones, con una amplia cobertura de conexiones para conductores de diferentes calibres, con los componentes más conocidos y utilizados en todo el mundo durante muchos años.

• Gama Linergy
• Nombre del producto TR
• Tipo de producto o componente Bloques de terminales
• Nombre corto del dispositivo TRV
• Tipo de bloque de terminales Tierra de protección
• Nivel del bloque de terminales 2
• Modo de montaje Enganchable
• Longitud 69,9 mm
• Compatibilidad de gama:
  • TeSys
  • Pragma
  • Kaedra
  • Spacial
  • Prisma - Pack
  • Prisma - PH
  • Prisma - P
  • Prisma - G

Características

• Anchura 5,2 mm
• Altura 65 mm
• Conexiones - terminales
  • 1 x terminal de tornillo : hacia abajo
  • 1 x terminal de tornillo : hacia arriba
• Número de conexiones 2
• Posición de conexión De lado
• Número de entrada de medición 4
• Sección de cable
  • 0,14...4 mm², sólido
  • 0,14...4 mm², Flexible sin
• Par de apriete 0,5...0,6 N.m
• Longitud de pelado de cable 9 mm
• Tipo de herramienta
  • Desconexión : destornillador
  • Conexión : destornillador
• Material Poliamida 6/6 (caja aislante)
• Pérdida dieléctrica
  • 0.01 a 1 MHz de acuerdo con VDE 0303-T4
  • 0.01 a 1 MHz de acuerdo con IEC 60250
• Constante dieléctrica 3.7 a 1 MHz
• Resistividad
  • 10000 MΩ.m de acuerdo con VDE 0303-T30
  • 10000 MΩ.m de acuerdo con IEC 60093
• Resistencia de superficie
  • 1000 GΩ de acuerdo con VDE 0303-T30
  • 1000 GΩ de acuerdo con IEC 60093
• Resistencia de fuga
  • 500 CTI (> 400 kB) de acuerdo con VDE 0303-T30
  • 500 CTI (> 400 kB) de acuerdo con IEC 60093
• Resistencia al fuego V0, grosor0,8 mm de acuerdo con UL 94
• Peso del producto 21 g

Ventajas

• Los sistemas de conexión perfectos para ser utilizados en sus equipos.
• Los bornes de conexión Linergy TR están diseñados para asegurar una instalación fácil y rápida, mientras que proporcionan el rendimiento fiable que usted espera de un bloque de terminales de alta calidad.
• Todos los bornes Linergy TR se han diseñado para proporcionar conexiones firmes y una alta  resistencia a las vibraciones, además de que son fabricados a partir de materiales con alta resistencia al calor para asegurar una larga vida útil.

  Principales beneficios:

  • Instalación rápida y sencilla.
  • Múltiples opciones de conexión (Tornillo, Resorte y Push-in).
  • Cumplimiento de normas internacionales.
  • Puentes tipo Push-in para todas las tecnologías.
  • La conexión tipo Push-in es 50 % más rápido en su instalación en comparación con la conexión tipo tornillo.
• Certificaciones de producto
  • ATEX
  • CSA
  • CURus
  • DNV
  • GL
  • LR
  • IEC-Ex
  • EAC
• Resistencia dieléctrica 1000 V de acuerdo con IEC 60243-1
• Temperatura ambiente de trabajo
  • -40...130 °C de acuerdo con VDE 0304-T21
  • -40...130 °C de acuerdo con IEC 60216-1
