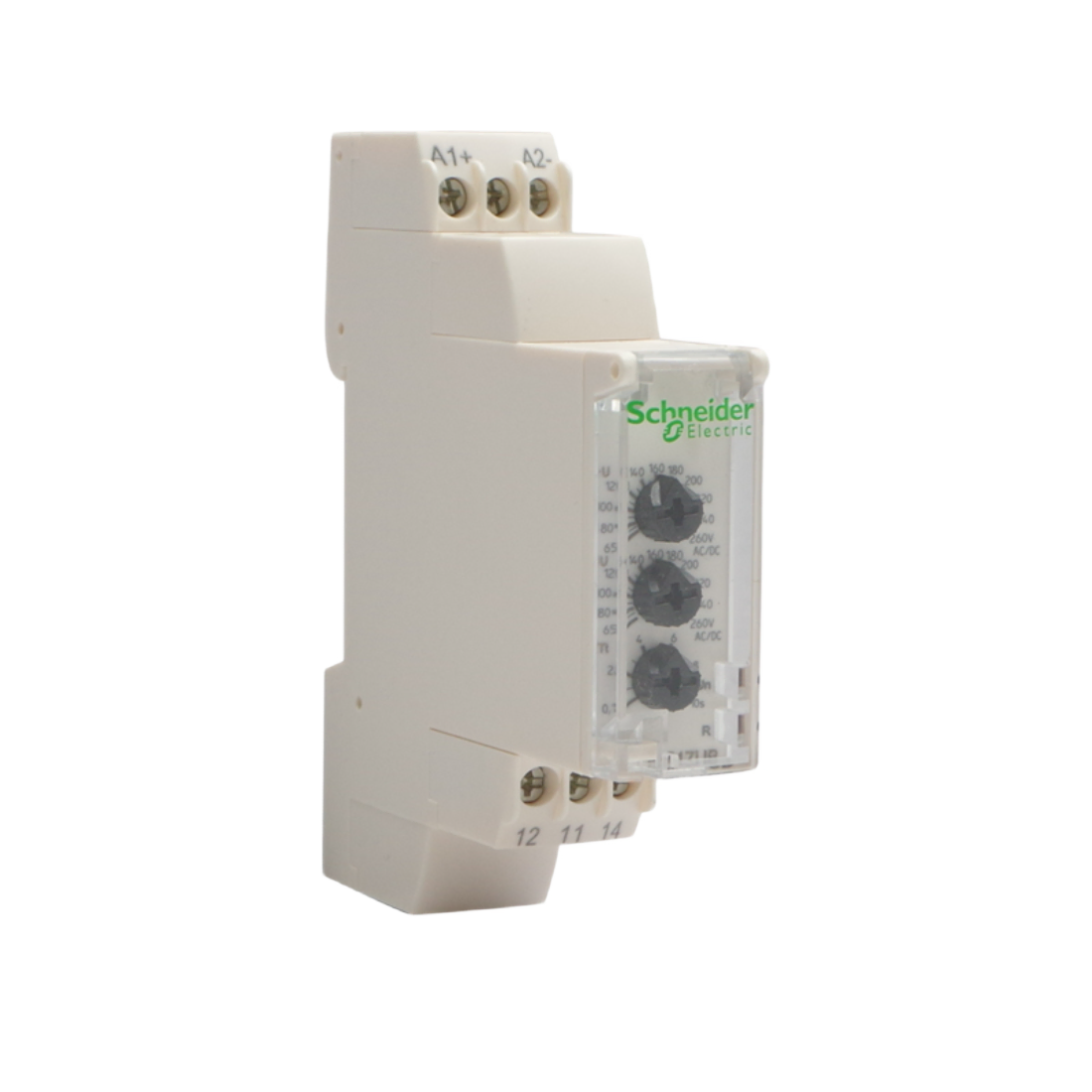

Descripción

• Gama de productos: Zelio Control
• Tipo de producto o componente: Relés de medida y control modulares
• Tipo de relé: Relé de control de tensión
• Aplicación específica del producto: Para alimentación monofásica y CC
• Parámetros monitorizados de relé: Detección de sobretensión y subtensión
• Tipo de retardo: Ajustable 0,1 ... 10 s, 0 + 10% al cruzar el umbral
• Capacidad de conmutación en VA: 1250 VA
• Corriente mínima de conmutación: 10 mA a 5 V DC
• Máxima corriente de conmutación: 5 A AC / DC
• Consumo de energía en VA: <= 3 VA AC
• Rango de medición: 65 - 260 V tensión AC / DC
• Categoría de utilización:

  • AC-12 según IEC 60947-5-1
  • AC-13 según IEC 60947-5-1
  • AC-14 según IEC 60947-5-1
  • AC-15 según IEC 60947-5-1
  • DC-12 según IEC 60947-5-1
  • DC-13 según IEC 60947-5-1
  • DC-14 según IEC 60947-5-1.

• Tiempo de reposición: 1500 ms time delay
• Tensión máxima de conmutación: 250 V AC / DC
• (Us) Tensión nominal de alimentación: 110 - 240 V AC / DC, 60 Hz +/- 10%
• Límites de tensión de alimentación: 50 - 270 V AC / DC
• Consumo de energía en W: <= 1 W DC
• Inmunidad a microcortes: 20 ms
• Frecuencia del circuito de control: 50 - 60 Hz +/- 10%
• Contactos de salida: 1 C / O
• Corriente nominal de salida: 5 A
• Ciclo de medición: <= 150 ms ciclo de medición como verdadero valor rms
• Histéresis: 3% fijo de ajuste de umbral

• Retardo de arranque al encender:
• • <= 100 ms DC
  • <= 500 mA AC
• Precisión de la medición: +/- 10% del valor de la escala completa
• Precisión de repetición:

  • +/- 0,5% Circuito de entrada y medición
  • +/- 1% de retardo de tiempo
• Error de medición:

  • <1% en todo el rango con variación de voltaje
  • 0,2% / ° C con variación de temperatura
• Polaridad: Polaridad no reversible en el suministro de CC
• Etiquetas de calidad: CE
• Categoría de sobre tensión: III según IEC 60664-1
• Resistencia de aislamiento

  • > 500 MOhm a 500 V DC según IEC 60255-5
  • > 500 MOhm a 500 V DC según IEC 60664-1
• (Ui) tensión de aislamiento nominal:

  • 250 V según IEC 60664-1
  • 400 V según IEC 60664-1

Características

• Posición de funcionamiento: Cualquier posición sin reducción de potencia
• Conexiones - terminales:

  • Terminales de tornillo 1 x 0,5 ... 1 x 4 mm² - AWG 20 ... AWG 11, cable sólido sin extremo de cable
  • Terminales de tornillo 2 x 0,5 ... 2 x 2,5 mm² - AWG 20 ... AWG 14, cable sólido sin extremo de cable
  • Terminales de tornillo 2 x 0,2 ... 2 x 1,5 mm² - AWG 24 ... AWG 16, cable flexible con extremo de cable
  • Terminales de tornillo 1 x 0,2 ... 2 x 2,5 mm² - AWG 24 ... AWG 12, cable flexible con extremo de cable
• Par de apriete: 5.31 - 8.85 lbf.in (0.6 - 1 N.m) según IEC 60947-1
• Material de la carcasa: Plástico autoextinguible
• Señalización local:

  • LED verde encendido
  • LED amarillo relé ON
• Soporte de montaje: perfil DIN simétrico de 35 mm según EN / IEC 60715
• Durabilidad eléctrica: 100000 ciclos
• Durabilidad mecánica: <= 30000000 ciclos
• Tasa de operación: <= 360 operaciones / hora a plena carga
• Datos de fiabilidad de seguridad:

  • MTTFd = 502,2 años
  • B10d = 470000
• Ancho 0,69" (17,5 mm)
• Peso del producto: 0.08 kg
• Compatibilidad electromagnética:

  • Norma de emisión para entornos industriales según EN / IEC 61000-6-4
  • Norma de emisión para entornos residenciales, comerciales e industriales ligeros según EN / IEC 61000-6-3
  • Inmunidad para entornos industriales conforme a NF EN / IEC 61000-6-2
• Normas EN / IEC 60255-6
• Certificaciones del producto:

  • CSA
  • C-Tick
  • GL
  • GOST
  • UL
• Directivas:

  • 89/336 / CEE - Compatibilidad electromagnética
  • 73/23 / CEE - Directiva de baja tensión
• Temperatura del aire ambiente para el almacenamiento -40 - 158 ° F (-40 - 70 ° C)
• Temperatura del aire ambiente para el funcionamiento -4 - 122 ° F (-20 - 50 ° C)
• Humedad relativa 95% a 131 ° F (55 ° C) conforme a IEC 60068-2-30
• Resistencia de vibracion:

  • 0,35 mm (f = 5 ... 57,6 Hz) según IEC 60068-2-6
  • 1 gn (f = 57,6 ... 150 Hz) según IEC 60255-21-1
• Resistente a golpes: 5 gn conforme a IEC 60068-2-27
• IP grado de protección:

  • IP20 (Terminales) según IEC 60529
  • IP30 (carcasa) según IEC 60529
• Grado de contaminación: 3 según IEC 60664-1
• Dielectric test voltage:

  • 2 kV AC 50 Hz, 1 min conforming to IEC 60255-5
  • 2 kV AC 50 Hz, 1 min conforming to IEC 60664-1
• Onda de choque no disipadora:

  • 4 kV según IEC 60255-5
  • 4 kV según IEC 60664-1
  • 4 kV según IEC 61000-4-5
