Descripción

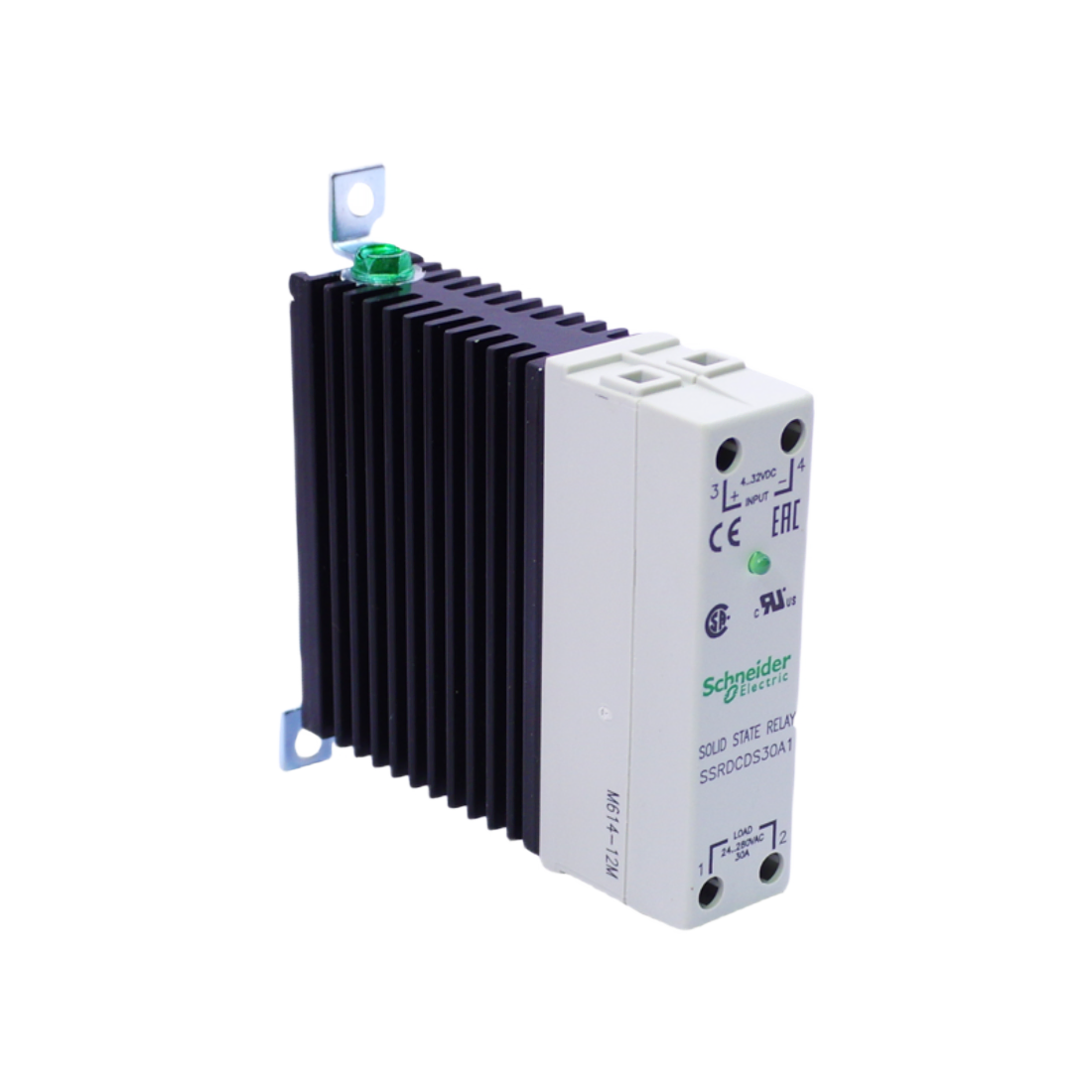

• Rele de estado Solido para montaje en riel DIN

Características

• Fase: 1 fase
• Soporte de montaje: riel DIN simétrico
• Corriente nominal de línea: 30 A
• Voltaje de salida: 24 - 280 V AC
• Tensión del circuito de control: 4 - 32 V DC
• Tipo y composición de los contactos: 1 NO
• Par de apriete:

  • 5,31 - 6,19 lbf.in (0,6 ... 0,7 N.m) de entrada
  • 5,31 - 6,19 lbf.in (0,6 ... 0,7 N.m) de salida
• Conexiones - terminales:

  • Terminales de tornillo 1 x 0,2 - 1 x entrada de 5,3 mm² - AWG 24 ... AWG 10
  • Terminales de tornillo 1 x 0,2 - 1 x 5,3 mm² de salida - AWG 24 ... AWG 10
• Señalización local: Estado de entrada LED verde
• Voltaje de conmutación:

  • 4V DC encendido
  • 1V DC apagado
• Límites de corriente de entrada: 8 - 12 mA
• Tipo de salida de estado sólido:
  • Salida SCR
  • Conmutación de voltaje ZERO
• Corriente de carga: 0,15 - 30 A
• Tensión máxima absoluta: 600 V
• Corriente de sobretensión: 625 A 16,6 ms
• Caída de voltaje: 1,6 V en estado
• Máximo I²t para la fusión: 1620 A².s 8,3 ms
• Corriente de fuga: <= 10 mA fuera de estado
• DV / Dt: 500 V / μs fuera de estado con voltaje máximo
• Tiempo de respuesta:

  • 0,5 ciclo de encendido
  • 0.5 ciclo de apagado
• Normas:

  • UL E258297
  • CSA LR 40487
  • IEC 60950-1
  • IEC 62314
• Marcado CE
• IP grado de protección: IP20
• Temperatura del aire ambiente para el funcionamiento: -40 a -176 ° F (-40 a 80 ° C)
• Temperatura del aire ambiente para el almacenamiento -40 a 257 ° F (-40 a 125 ° C)
