Descripción

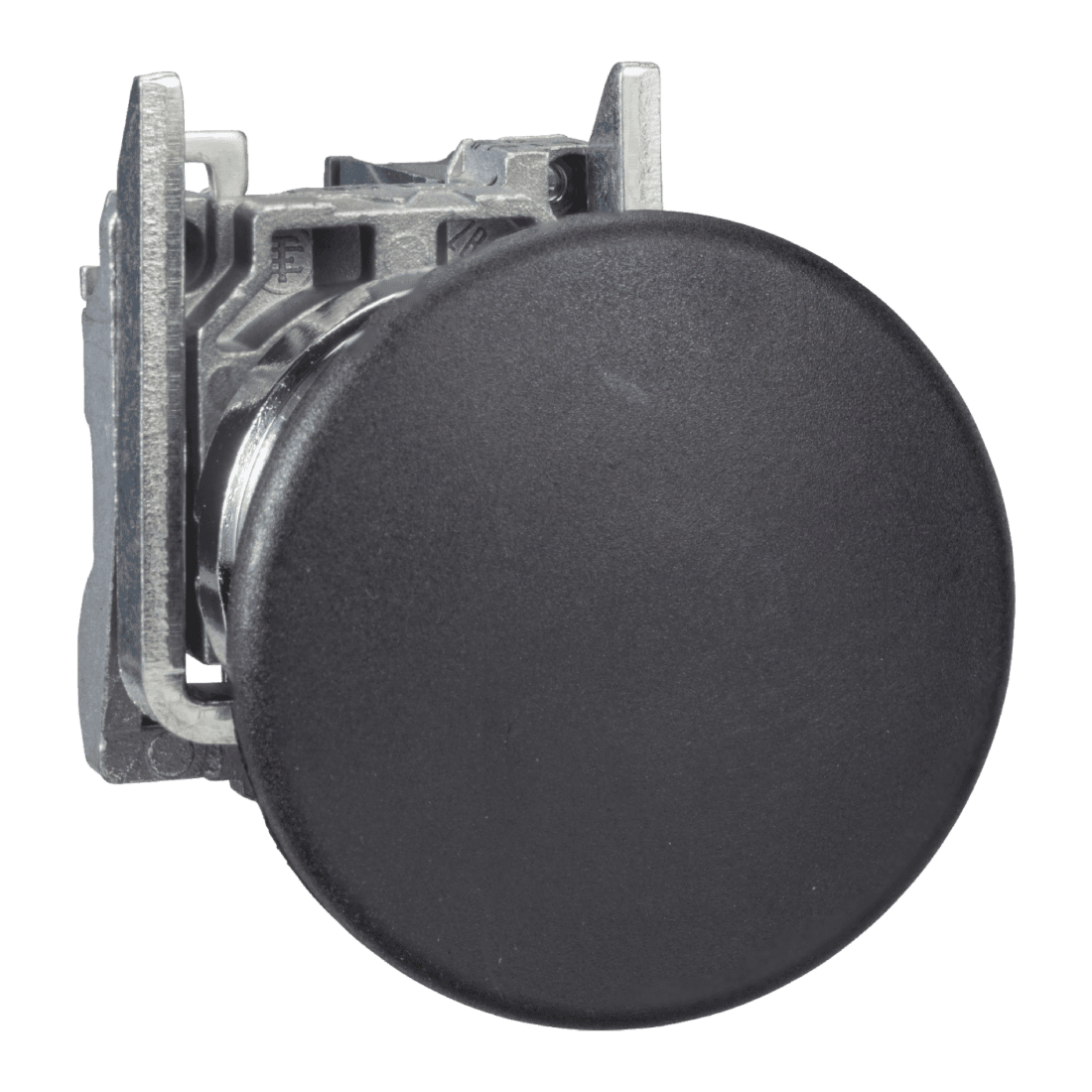

• Pulsador completo XB4BC21 Schneider
• Es ideal para situaciones en las que se requiere actuar rápidamente para que un proceso o máquina funcione correctamente o en las que los movimientos del operador requieren la máxima ergonomía

Características

• Material del bisel: Metal cromado plateado
• Material del anillo fijación: Zamak
• Diámetro de montaje: 22 mm
• Forma de la cabeza de señalización: Circular
• Tipo de operador: Retorno por muelle
• Tipo y composición de contactos: 1 NA
• Conexiones - terminales:
  • Bornas tornillo. <= 2 x 1.5 mm² con terminal acorde a EN/IEC 60947-1
  • Bornas tornillo. 1 x 0.22-2 x 2.5 mm² sin terminal acorde a EN/IEC 60947-1
• Peso: 0.122 kg
• Recorrido de funcionamiento:
  • 2.6 mm - tipo de cable: NA estado eléctrico cambiante
  • 4.3 mm - tipo de cable: viaje total
• Fuerza de funcionamiento: 3.8 N NA estado eléctrico cambiante
• Durabilidad mecánica: 5000000 ciclos
• Par de apriete: 0.8 - 1.2 N.m
• Material de los contactos: Aleación de plata (Ag/Ni)
• Protección contra cortocircuito: 10 A
• Tensión nominal de aislamiento: 600 V
• Resistencia a picos de tensión: 6 kV
• Corriente nominal de empleo:
  • 3 A en 240 V. AC-15. A600 acorde a EN/IEC 60947-5-1
  • 6 A en 120 V. AC-15. A600 acorde a EN/IEC 60947-5-1
  • 0.1 A en 600 V. DC-13. Q600 acorde a EN/IEC 60947-5-1
  • 0.27 A en 250 V. DC-13. Q600 acorde a EN/IEC 60947-5-1
  • 0.55 A en 125 V. DC-13. Q600 acorde a EN/IEC 60947-5-1
  • 1.2 A en 600 V. AC-15. A600 acorde a EN/IEC 60947-5-1
• Durabilidad eléctrica: 1000000 ciclos
• Categoría de sobretensión: Clase I
• Resistencia a las vibraciones: 5 gn (f = 2 - 500 Hz)
• Resistencia a los choques: 10 gn (duración 11 ms) para aceleración de media onda sinusoidal

Ventajas

• Normas: EN/IEC 60947-5-1; CSA C22.2 No 14; EN/IEC 60947-1; EN/IEC 60947-5-5; UL 508; JIS C8201-5-1; EN/IEC 60947-5-4; JIS C8201-1
• Certificaciones: DNV; CSA; UL; GL; BV; LROS
• Grado de protección: TH; IP66; IP67; IP69; IP69K; JIS C8201-1; IK06
• Es resistente a impactos, al polvo, al agua y a las vibraciones gracias a su grado de protección, por lo que resulta idóneo para entornos exigentes
• Grado de protección nema: NEMA 13; NEMA 4X
• Su esquema es claramente distinguible gracias a la claridad de sus colores y marcas, lo que minimiza los errores durante el cableado inicial y posteriores operaciones de mantenimiento
