Descripción

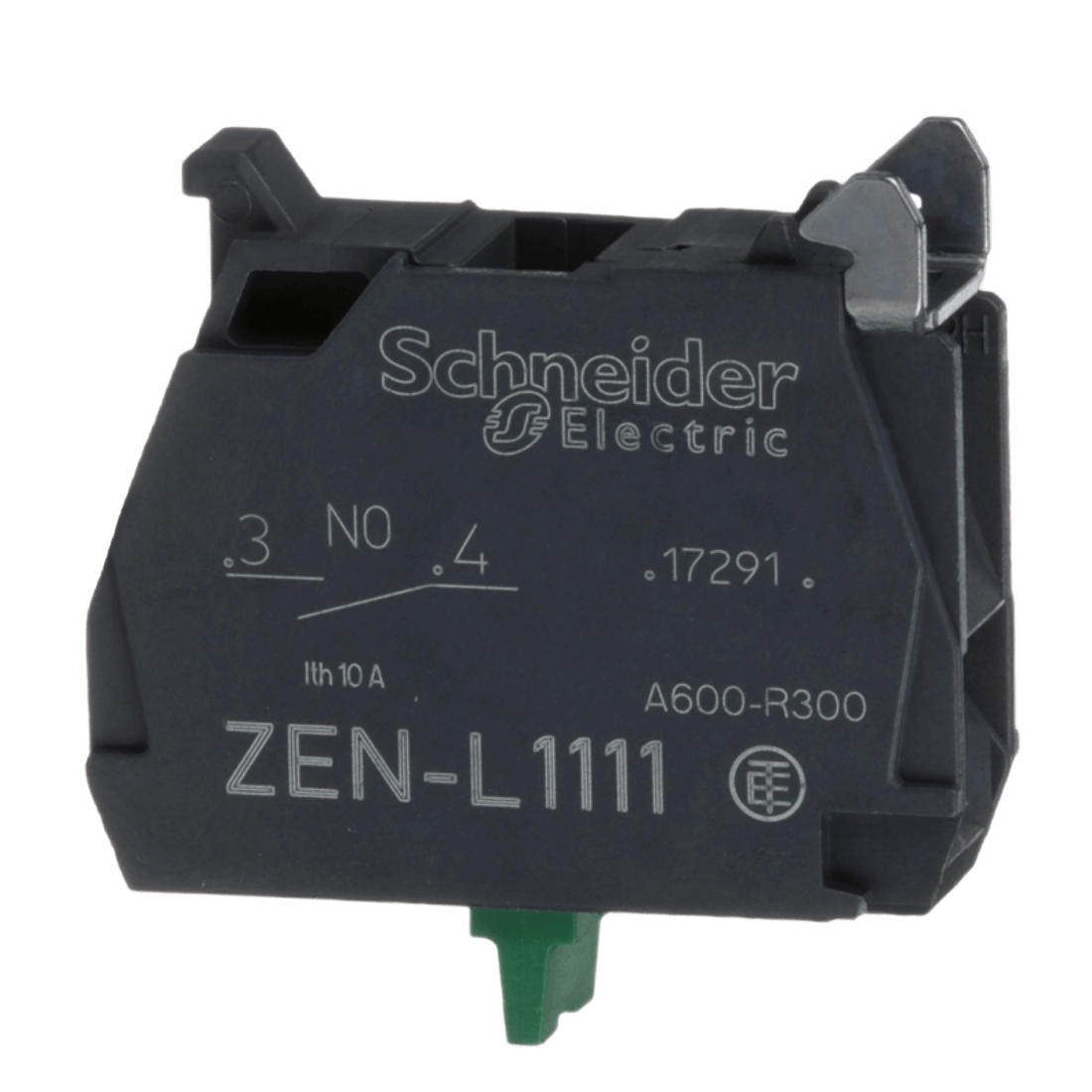

• Bloque de contacto ZENL1111 Schneider
• Permite una rápida y fácil sustitución y configuración de sus pulsadores y selectores
• Los bornes de conexión de tornillo aseguran una alta resistencia a las vibraciones, lo que lo convierte en un producto adecuado para su instalación en máquinas expuestas a grandes impactos
• Para Harmony XAL o XAPS

Características

• Tipo y composición de contactos: 1 NA
• Funcionamiento de contacto: Ruptura lenta
• Conexiones:

  • Bornas tornillo, <= 2 x 1.5 mm² con terminal
  • Bornas tornillo, >= 1 x 0.22 mm² sin terminal
• Sin apertura positiva
• Recorrido de funcionamiento:

  • 2.6 mm - tipo de cable: NA estado eléctrico cambiante
  • 4.3 mm - tipo de cable: viaje total
• Fuerza de funcionamiento: 2.3 N NA estado eléctrico cambiante
• Durabilidad mecánica: 10000000 ciclos
• Par de apriete: 0.8 - 1.2 Nm
• Forma de la cabeza de tornillo:
  • Cruzado compatible con Philips #1 destornillador
  • Cruzado compatible con Pozidriv #1 destornillador
  • Ranurado compatible con plano 4 mm Ø destornillador
  • Ranurado compatible con plano 5.5 mm Ø destornillador
• Material de los contactos: Aleación de plata (Ag/Ni)
• Protección contra cortocircuito: 10 A Fusible de cartucho tipo gG
• Corriente térmica convencional: 10 A
• Tensión nominal de aislamiento: 600 V (grado contaminación 3)
• Resistencia a picos de tensión: 6 kV
• Corriente nominal de empleo:

  • 3 A en 240 V, AC-15, A600
  • 6 A en 120 V, AC-15, A600
  • 0.1 A en 600 V, DC-13, Q600
  • 0.27 A en 250 V, DC-13, Q600
  • 0.55 A en 125 V, DC-13, Q600
  • 1.2 A en 600 V, AC-15, A600
• Temperatura de funcionamiento: -40° a 70° C
• Peso: 0.015 kg

Ventajas

• Normas: IEC 60947-5-1; CSA C22.2 No 14; UL 508; IEC 60947-5-5; JIS C8201-5-1; IEC 60947-5-4; JIS C8201-1
• Protege a los operarios de contactos inesperados con circuitos en tensión gracias a su índice de protección IP20
• Su alta resistencia reduce el mantenimiento y los daños en tu instalación
