Descripción

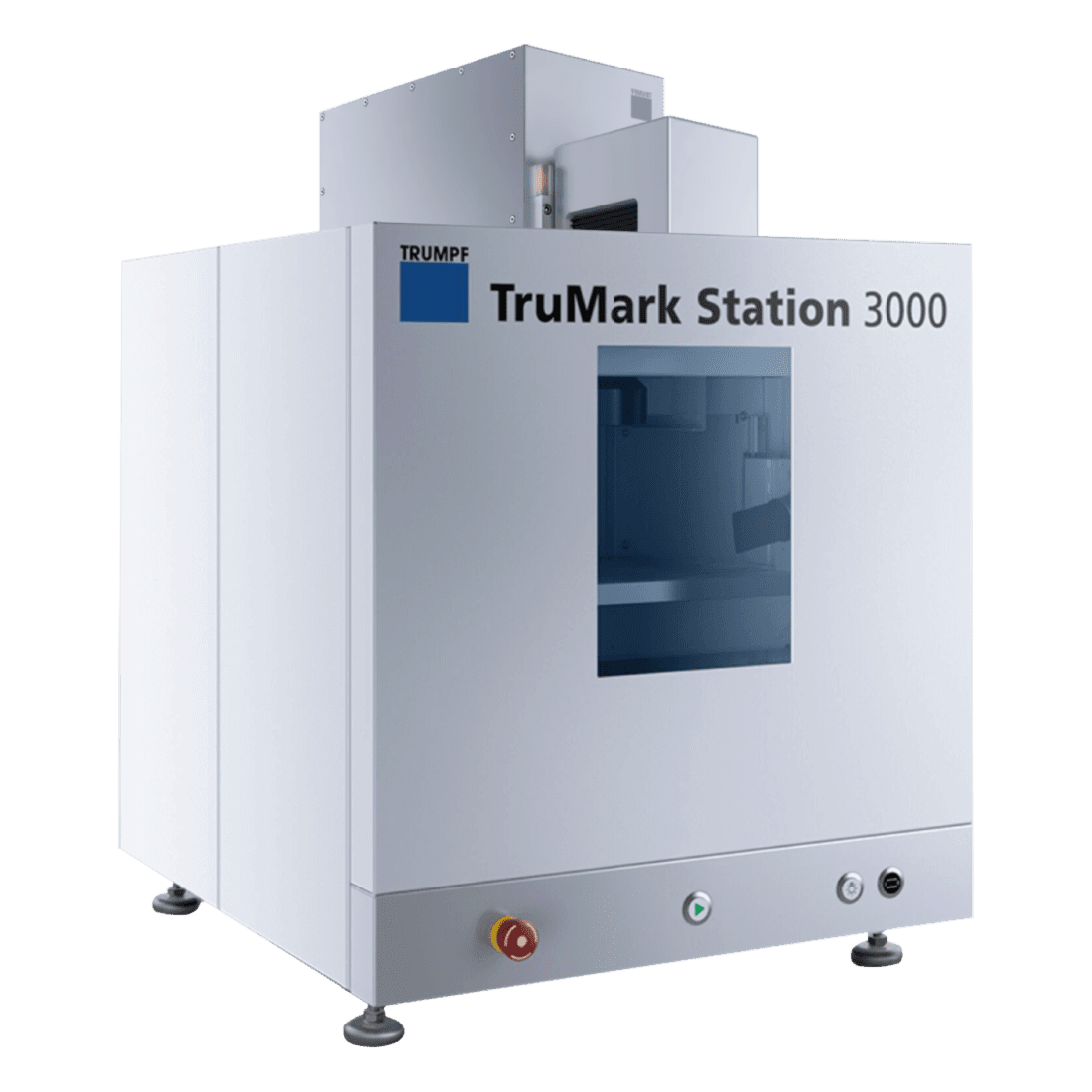

• Marcadora TRUMARK Station 3000 láser laser 6030 Trumpf.
• La estación de marcado compacta es cómoda y ofrece un manejo intuitivo, ideal para tamaños de lote pequeños y medianos
• Puesto de trabajo robusto para tareas de marcado industrial exigentes, la solución para tareas de marcado y materiales en muy distintos
• El laser 6030 da mayor rapidez, precisión y flexibilidad, realiza marcados de última generación y aumenta su rendimiento y la calidad de sus marcados
• Aplicaciones.
  • Revenido:
    • Debido al tratamiento térmico se colorea la superficie de la pieza. Dependiendo del material y del aporte de calor, cambia el color de revenido. La superficie sigue estando pulida; de este modo, las emisiones no pueden depositarse.
  • Grabado:
    • Al realizar el grabado, el rayo láser elimina una parte del material base y crea, por tanto, una hendidura. La hendidura, en los bordes, puede estar muy empinada o discurrir con cierta inclinación.
  • Decoloración:
    • Cuando el material y la longitud de onda del láser están perfectamente adaptados entre sí, se pueden decolorar o blanquear moléculas de pigmento en el material de forma determinada. La superficie sigue estando pulida.
  • Superficies estructuradas:
    • Con el láser se pueden estructurar funcionalmente superficies. Si la superficie se estructura con pequeñísimas proyecciones fundidas, se pueden conseguir efectos de adhesividad considerablemente mejores con las mismas propiedades de material. Si se estructuran componentes engarzados entre sí después de insertar microalvéolos, entonces mejoran significativamente las propiedades de deslizamiento con la misma cantidad de lubricante.
  • Ablación:
    • Durante la abrasión se eliminan parcialmente finas capas de cobertura de los plásticos con varias capas que se han aplicado al material base y que tienen colores muy distintos. Este proceso permite, por ejemplo, realizar el llamado diseño "noche y día", que entre otros sectores tiene muchas aplicaciones en el sector del automóvil.
  • Estructuración de una biela:
    • Modifica la superficie de la pieza con la máxima precisión. De este modo, por ejemplo, pueden mejorarse las propiedades tribológicas de las superficies funcionales de forma precisa. Este método se utiliza, por ejemplo, para la fabricación de componentes de automóvil.
  • Abrasión de capas de barniz:
    • Se pueden abrasar fácilmente las capas de barniz. Mediante las pulsaciones láser cortas y potentes, la intensidad de la radiación es tan elevada que la capa superior se funde, evapora o descompone.
  • Marcado de objetos diarios:
    • Ya sea para la ducha del baño o la olla de la cocina marca de forma fiable y duradera. Porque las rotulaciones visibles y con contrastes fuertes confieren un valor duradero a los productos.

Características

• Estación 3000:
  • Capacidad máxima de marcado: 440 x 200 x 350 mm
  • Capacidad máxima de pieza de trabajo: 12 kg
  • Recorrido de avance del eje Z: 200 mm
  • Velocidad de avance del eje Z: 2.4 m/min
  • Acceso remoto: Vía Internet
  • Sistema operativo: Win10 IOT Ent. LTSB 2016 64 bits
  • Monitor: Pantalla táctil
  • Idioma del sistema operativo: Inglés
  • Diámetro del mandril manual: 65 mm
  • Rango de sujeción, interior 3 - 24 mm
  • Rango de sujeción, exterior 23 - 88 mm
  • Diámetro del paso central: 15 mm
  • Precisión de concentricidad 80 µm
  • Repetibilidad: 0.15°
  • Momento máximo de inercia de la pieza: 0.03 kg*m²
  • Carga axial: 50 N
  • Carga radial: 25 N
  • Par tangencial máximo: 8 Nm
• Láser 6030:

  • Calidad del haz: < 1.3 m²
  • Volumen de marcado: 125 x 125 x 50 mm
  • Longitud de onda: 1030 nm
  • Frecuencia de repetición de impulsos: 40 - 200 khz
  • Duración del pulso:
    • 16 ns a 40 kHz
    • 38 ns a 100 kHz
    • 75 ns a 200 kHz
  • Diámetro mínimo del foco: 50 µm
• Alimentación: 220 V / 60 Hz / 1 fase
• Longitud del cable de conexión: 4 m
• Control a través del software de marcado TruTops Mark 3D
• Dimensiones: 630 x 1750 x 670 mm
• Peso: 160 kg

Ventajas

• Estación 3000:
  • Seguridad en mayúsculas: La puerta de protección del láser con supervisión de seguridad se encarga de la seguridad de sus usuarios
  • Cómoda e intuitiva: Prestamos atención tanto al manejo cómodo e intuitivo como a la ergonomía
  • Los elementos de mando están colocados de manera ergonómica
  • La puerta automática garantiza una carga y descarga rápida y cómoda
  • Su eje Z motorizado le ayuda a realizar el posicionamiento de los componentes y el ajuste de la posición focal exacta
  • La iluminación incluida ilumina el espacio interior y las ventanas de protección permiten observar el proceso de marcado
  • Clase de protección de la unidad de alimentación IP20
• Láser 6030:
  • Duración del proceso un 25 % más corta: Manipule la pieza de trabajo de forma más productiva gracias a la mayor disponibilidad de potencia media, así como a la frecuencia de impulso aumentada.
  • Máxima estabilidad: Gracias a la regulación de potencia integrada, consigue marcar exactamente con la potencia que ha establecido para el proceso.
  • Robustez y fiabilidad: Las tecnologías de producción modernas y los eficaces componentes ópticos convierten el nuevo láser de marcado en un equipo industrial de alta definición.
  • Apertura de una nueva dimensión: Marque los componentes 3D de forma flexible y cómoda con el nuevo software de marcado TruTopsMark 3D.
  • Fácilmente escalable: Ajuste la potencia para cada proceso linealmente en todo el rango de frecuencia.
  • Performance Level e: Cumple con los más altos requisitos de seguridad y, al mismo tiempo, ofrece una gran variedad de opciones para una integración flexible y de alto rendimiento del láser de marcado en los procesos del cliente.
  • Cabezal láser protegido contra el polvo y el agua según la clase de protección IP64.
