Descripción

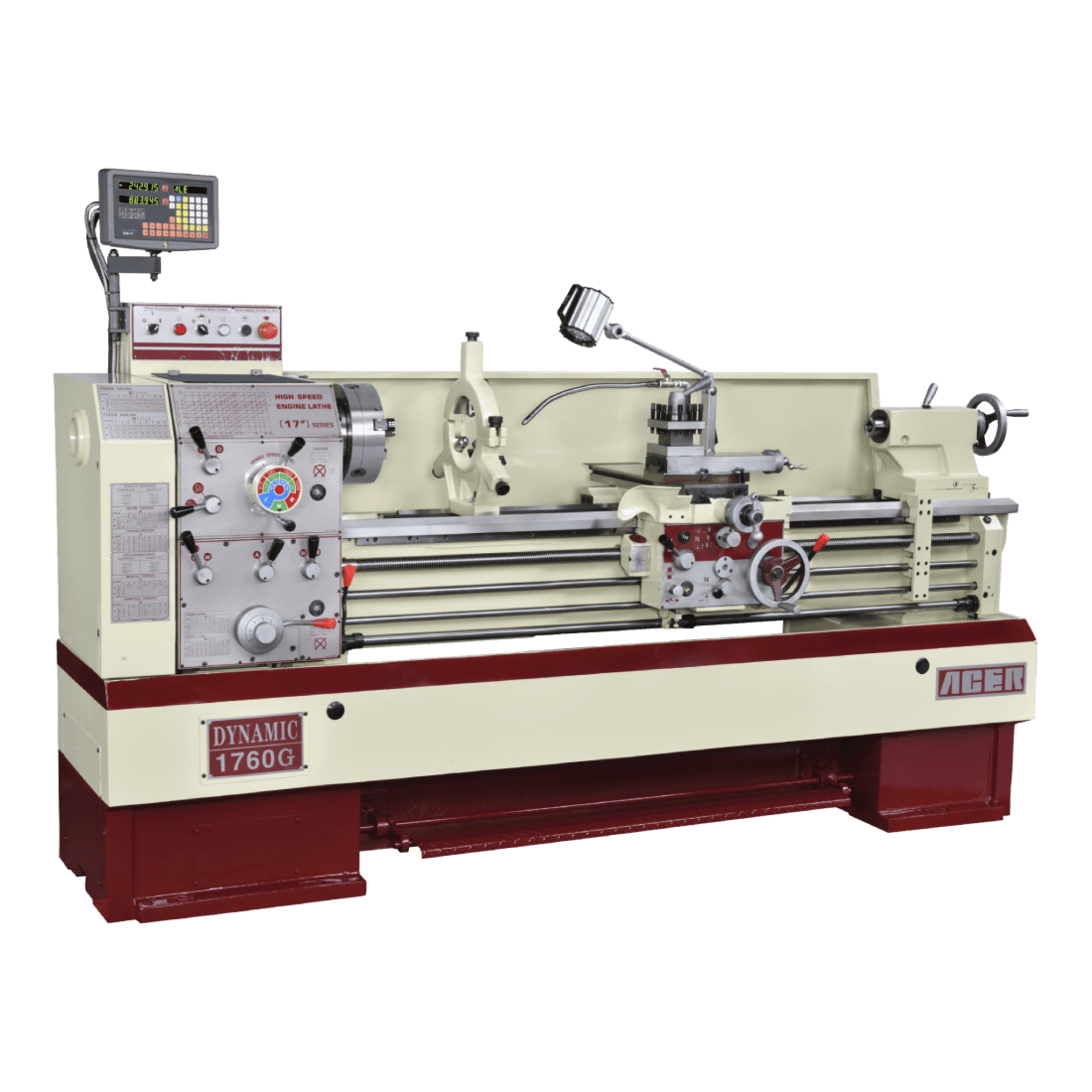

• Torno de precisión DYNAMIC 1760G Acer

Características

• Capacidad

  • Altura del centro: 8-3/4" (222.2 mm)
  • Diámetro máximo sobre bancada: 17" (431.8 mm)
  • Diámetro máximo sobre carro transversal: 9-5/8" (244.5 mm)
  • Diámetro admitido sobre escote: 26" (660.4 mm)
  • Distancia entre puntos: 60" (1524 mm)
• Husillo principal

  • Tipo de husillo: D 1-6
  • Agujero del husillo: 2-1/4" (57.1 mm)
  • Tipo de nariz del husillo: MT#6
  • Cono del agujero: MT#4
  • Rango de velocidades: 50-1800 RPM (12 pasos)
• Carro

  • Recorrido del cursor transversal: 8-5/8" (219.1 mm)
  • Recorrido del soporte compuesto: 7" (177.8 mm)
  • Medida máxima de la herramienta de corte: 1" x 1" (25.4 x 25.4 mm)
• Contrapunta

  • Diámetro de la caña: 2-1/4" (57.1 mm)
  • Recorrido de caña: 6" (152.4 mm)
  • Cono del centro: MT#4
• Bancada

  • Ancho de bancada: 8-3/4" (222.2 mm)
  • Largo de bancada: 93" (2362.2 mm)
  • Alto de bancada: 12" (304.8 mm)
• Roscado y Avance

  • Sistema: Unidad métrico y de pulgadas
  • Paso de husillo: 35 ø, 4 dientes por pulgada
  • Corte de pasos métricos: 0.5-7.0 mm/paso (22 tipos)
  • Corte de pasos en pulgadas: 4-56 TPI (36 tipos)
  • Corte de pasos modulares: 0.5-3.5 M.P. (12 tipos)
  • Corte de pasos diametrales: 8-56 D.P. (21 tipos)
  • Rango de avances longitudinales: 0.05"-0.70mm/rev. // 0.002"-0.028"/rev.
  • Rango de avances cruzadas: 0.025"-0.35mm/rev. // 0.001"-0.014"/rev.
• Potencia

  • Motor principal: 7.5 HP
  • Motor de la Bomba de enfriamiento: 1/8 HP
  • Voltaje: 240 V / 60 Hz / 3F
• Medidas y Pesos

  • Medidas de piso: 105" x 40" (2667 x 1016 mm)
  • Peso: 1792 kg
• Sistema de refrigeración con protector de longitud completa
• Luz LED
• Sistema Dro Sterling de 2 ejes

Accesorios

• Caja para herramientas (incluye herramientas)
• Una placa adaptadora de tres mordazas de 10"
• Una placa adaptadora de cuatro mordazas 12"
• Con poste de 4 vías para herramientas
• Punta para torno con puntas de remplazo
• Apoyo fijo con punta de rodillo
• Placa frontal 14"
• Protector contra salpicaduras
• Manual operativo
