Descripción

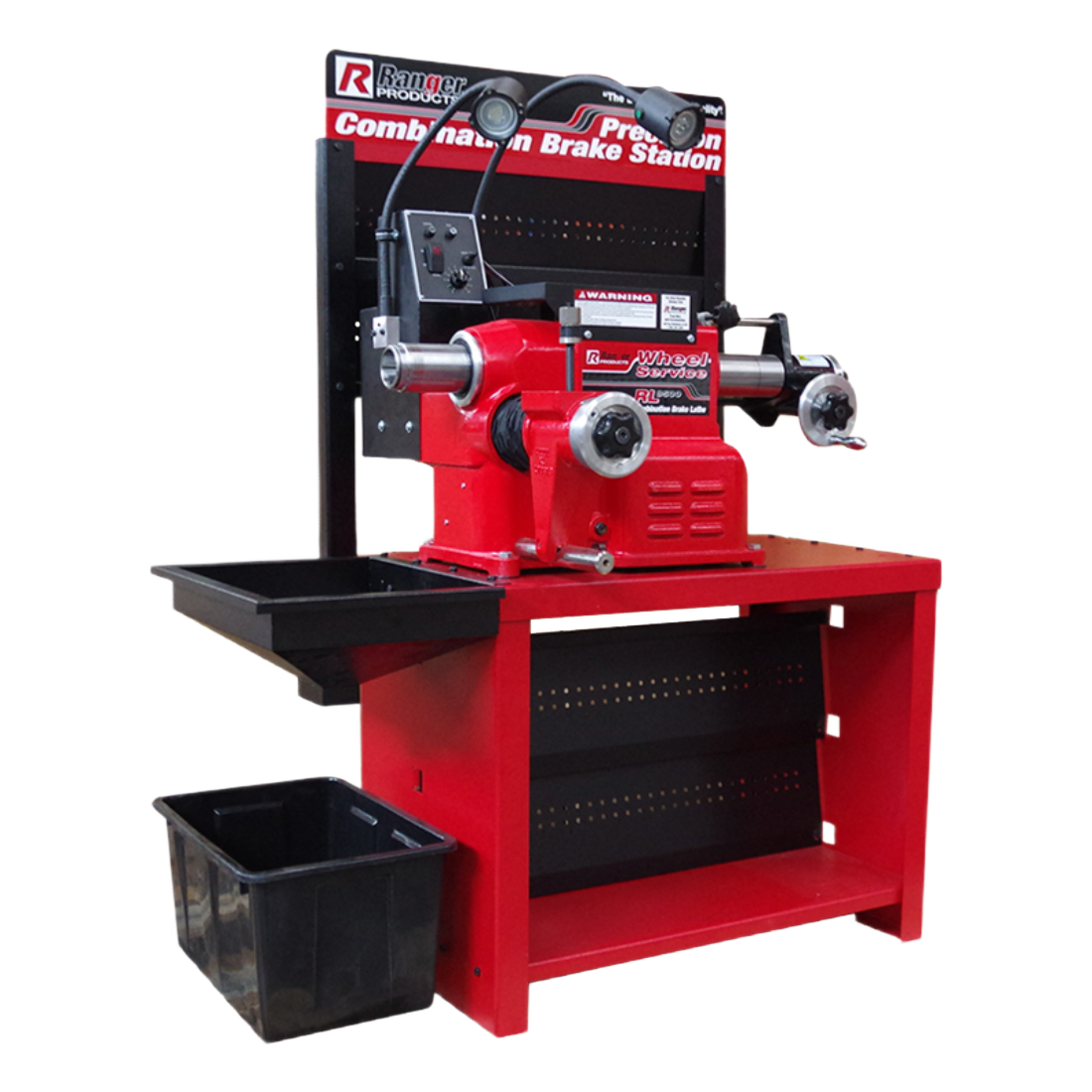

• Torno de precisión y combinación para frenos, rotores, tambores y volantes

Características

• Altura total - Montado en el banco 62" / 1575 mm
• Espacio de piso requerido: Ancho x Fondo 49" x 36" / 1245 x 914 mm
• Husillo al piso, montado en el banco 39-1/2" / 1003 mm
• Requerimientos eléctricos estándar 60 Hz, 1 Fase
• Diámetro del husillo: 2-7/8" / 73.02mm
• Avance del husillo 6-7/8" / 175 mm
• Velocidad del husillo
  • Velocidad del husillo min: 150rpm
  • Velocidad del husillo max: 200rpm
• Velocidad del avance transversal : Variable infinito / 0-.010" por revolución (0-0.25 mm/rev)
• Velocidad del avance del husillo Variable infinito / 0-.020" por revolución (0-0.55 mm/rev)
• Diámetro máximo del rotor de freno: 17" / 432 mm
• Diámetro máximo del grosor del rotor: 2-1/2" / 63.5 mm
• Diámetro del tambor de freno 6" - 28" / 152 - 711 mm
• Carga máxima con árbol estándar de 1": 150 lbs / 68kg
• Carga máxima con árbol de camión de 1-7/8" : 250 lbs / 113 kg
• Peso de embarque con banco y herramientas estándar: 685 lbs / 310 kg

Paquete estándar de herramientas:

• Sistema de Cambio-Rápido Adapter Plus
• Plato de Apoyo Ø 6.75"
• Plato de Apoyo Ø 5.25"
• Copa con resorte incorporado Ø 5.25"
• Copa con resorte incorporado Ø 6.75"
• Collar cónico 1.322" x 1.670"
• Collar cónico 1.362" x 1.710"
• Collar cónico 1.711" x 2.073"
• Collar cónico 2.074" x 2.440"
• Collar cónico 2.441" x 2.897"
• Cono para centrar 1.187" x 2.25"
• Espaciador de auto-alineaciónn de 1.5/8"
• Espaciador 1/2" de largo
• Espaciador 2" de largo
• Abrazadera de campana Ø 4.1/4"
• Adaptador escalonado 1" x 2"
• Resorte
• Silenciador de tambor
• Cinta universal de silenciador
• Llave

Ventajas

• En vez de transmisión mecánica y caja de engranajes, el RL8500 usa motores eléctricos CD servo de precisión, diseñados para satisfacer los exigentes requerimientos de control del movimiento industrial.

• El Sistema de Cambio Rápido Adaptador Plus elimina el uso de grapas y conos convencionales y se destaca por resortes integrados que no se pueden perder.

• Trabaja en vehículos domésticos y foráneos con tambores sin pestaña y rotores de 2-5/32" a 4" con hueco al centro y rotores compuestos de 4" a 6-1/4" con hueco al centro.

• El RL8500 muestra características que le ayudan a incrementar su capacidad de servicio, como p.ej. las herramientas gemelas de corte y un cambio rápido de rotor a tambor.

• Fijaciones de velocidad infinita del husillo y de avance transversal para cortes bastos rápidos y de acabado de precisión

• Controles ergonómicos y sencillos diseñados para un movimiento mínimo del operador.

• El RL8500 mantiene su exactitud por años gracias a su construcción robusta como el husillo forjado, endurecido y rectificado con precisión que resiste el ranurado y eliminada la necesidad para los dos.

• Rodamientos cónicos masivos ofrecen un soporte superior al peso durante la rotación

• El exclusivo sistema de lubricación por salpique provee un flujo constante de aceite a los rodamientos y asegura años de servicio libres de problemas.

• Fajas en serpentín proveen una operación más rápida y más silenciosa y reducen traqueteo y vibración. Un motor independiente de avance transversal elimina la necesidad por engranajes de plástico o bronce que son caros y con el tiempo sujetos a cambio.

• Una bandeja de almacenamiento en alto significa que sus adaptadores y herramientas más populares están a fácil alcance.

• Motores separados en los avances de tambor y rotor ayudan a maximizar la eficiencia del motor principal.

• El paquete de adaptadores estándar incluye un sistema de adaptación de cambio rápido que facilita el montaje de rotores y tambores en forma rápida. Una variedad de adaptadores le permite rectificar todos los rotores estándar o compuestos de vehículos domésticos o foráneos y camiones de carga liviana.

Accesorios

• Incluye Set  de 3 conos (adaptadores) para camiones pequeños y medianos (BENDPAK 5150171)
