¡Todo lo que debes saber sobre los diferentes tipos de conectores para cargar tu vehículo eléctrico!

Los conectores para la carga de vehículos eléctricos desempeñan un papel importante en todo el proceso. Existen varios tipos de conectores que varían según el país, la marca y el modelo del vehículo, cada uno diseñado para satisfacer estándares y capacidades de carga. En este artículo, abordaremos detalladamente los distintos tipos de conectores disponibles, las diferencias significativas entre ellos y las normativas específicas que regulan su uso.

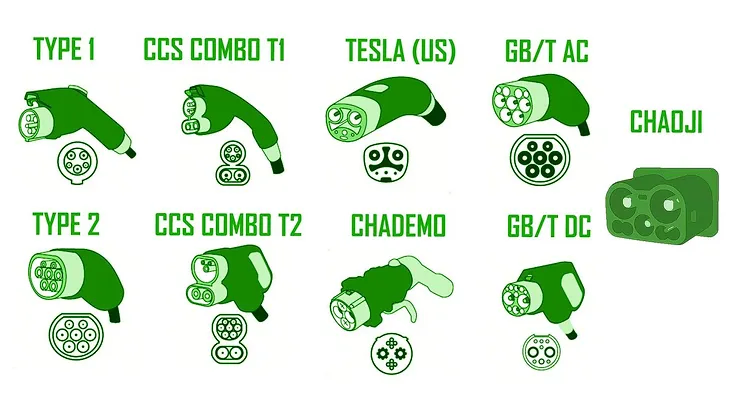

Tipos de conectores para cargadores eléctricos

1. Tipo 1 (J1772): Este conector se utiliza principalmente en Norteamérica y Japón. Utiliza una configuración de 5 pines y soporta una corriente máxima de 80 A, con un voltaje máximo de 240 V y una potencia máxima de 19.2 kW.

2. Tipo 2 (Mennekes): Este conector es ampliamente utilizado en Europa y se distingue por su configuración de 7 pines. La corriente máxima varía entre 32 A (monofásico) y 63 A (trifásico). Admite un voltaje máximo de 240 V (monofásico) o 480 V (trifásico), con una potencia máxima de hasta 43.5 kW.

3. Tipo 3: A diferencia de los conectores anteriores, el Tipo 3 tiene una configuración de 5 pines y es comúnmente utilizado en Francia. Puede soportar una corriente máxima de 32 A, con un voltaje máximo de 250 V (monofásico) o 480 V (trifásico), y una potencia máxima de 7.2 kW.

4. CHAdeMO: Este conector, predominante en Asia, destaca por su alta capacidad de carga rápida. Utiliza una configuración de 9 pines y puede manejar una corriente máxima de 125 A, con un voltaje máximo de 500 V y una potencia máxima de 62.5 kW.

5. CCS (Combined Charging System): Este conector es ampliamente adoptado en Estados Unidos y Europa para la carga rápida. Combina una configuración de 7 pines (Tipo 2) con 2 pines adicionales específicos para carga rápida. Puede manejar una corriente máxima de 500 A, un voltaje máximo de 1000 V y alcanza una potencia máxima de 350 kW durante la carga rápida.

6. GB/T (Guobiao/Tuijian): Este conector presenta 2 configuraciones de pines distintas. La primera es para carga rápida de corriente continua (CC), con 7 pines, mientras que la segunda es para carga lenta de corriente alterna (CA), con 5 pines. La carga rápida puede alcanzar hasta 200 amperios, y la carga lenta admite hasta 32 amperios de corriente máxima.

Protocolos de comunicación

Además de las especificaciones técnicas, cada conector cuenta con su propio protocolo de comunicación entre el vehículo y el cargador.

A continuación, se mencionan algunos de los protocolos más utilizados:

1. Tipo 1 (J1772): Utiliza el protocolo de comunicación SAE J2847/2 a una velocidad de 1.2 kbps.

2. Tipo 2 (Mennekes): Emplea el protocolo de comunicación IEC 61851-1 con una velocidad de 1.2 kbps.

3. Tipo 3: Utiliza el protocolo de comunicación IEC 61851-1 a una velocidad de 1.2 kbps.

4. CHAdeMO: Su protocolo de comunicación es CHAdeMO 1.0, con una velocidad de 500 kbps.

5. CCS (Combined Charging System): Utiliza el protocolo de comunicación ISO 15118, a una velocidad de 100 kbps.

6. GB/T: Destaca por su sistema de comunicación bidireccional, que permite una carga precisa y eficiente. Incluye un sistema de autenticación que asegura la compatibilidad entre vehículo y cargador, previniendo daños a la batería.

Los diversos tipos de conectores para cargadores eléctricos ofrecen opciones variadas según la región geográfica y las necesidades de carga rápida o convencional de los vehículos eléctricos. Cada tipo de conector está diseñado con un protocolo de comunicación específico para asegurar una carga eficiente y segura.

Es importante considerar que la selección del conector adecuado depende de las especificaciones técnicas del vehículo y de las necesidades individuales del propietario. Cumplir con las normativas de seguridad y compatibilidad es fundamental para evitar riesgos durante la carga y proteger los vehículos de posibles daños.

Además, es crucial destacar que la carga de vehículos eléctricos influye significativamente en la gestión de las baterías. Una carga apropiada, que respete los tiempos y especificaciones técnicas, puede prolongar la vida útil de las baterías y optimizar el rendimiento del vehículo. Además, tipos de conectores como CHAdeMO y CCS ofrecen opciones de carga rápida que permiten recargar las baterías en tiempos reducidos.

Cada protocolo de comunicación entre el vehículo eléctrico y el cargador implementa medidas de seguridad específicas para proteger la batería durante el proceso de carga y prevenir daños por sobrecarga.

Por ejemplo, el protocolo de comunicación CHAdeMO emplea un sistema bidireccional que facilita la comunicación continua entre el cargador y el vehículo durante toda la carga. Esto asegura una carga precisa y previene la sobrecarga de la batería. Además, el protocolo incluye medidas de seguridad adicionales, como la capacidad de interrumpir la carga ante fallos del sistema o la detección de sobrecargas en la batería.

Por otro lado, el protocolo de comunicación CCS también incorpora medidas de seguridad para salvaguardar la batería durante la carga. CCS utiliza un sistema de comunicación de alta velocidad para facilitar una carga rápida y eficiente, además de contar con protección contra sobrecargas que detecta y previene posibles daños en la batería.

El protocolo de comunicación Tesla Supercharger emplea un sistema similar al de CHAdeMO y CCS, permitiendo comunicación bidireccional entre el cargador y el vehículo durante toda la carga. Además, este protocolo incluye un sistema de gestión de carga que ajusta la velocidad según la temperatura de la batería, asegurando una carga segura y eficiente.

Cada protocolo de comunicación implementa medidas de seguridad específicas para asegurar una carga eficiente y segura de la batería. Estas incluyen la comunicación bidireccional entre el cargador y el vehículo, la detección de sobrecargas y la capacidad de interrumpir la carga en caso de fallos del sistema. Estas características previenen daños por sobrecarga, asegurando una carga segura y prolongando la vida útil de la batería.

La elección adecuada del conector y una gestión eficiente del proceso de carga son esenciales para asegurar un rendimiento óptimo y seguro en los vehículos eléctricos. Es fundamental estar al tanto de las especificaciones técnicas y normativas de cada tipo de conector, además de seguir las recomendaciones del fabricante para el cuidado de las baterías. La carga de vehículos eléctricos es una tecnología en constante evolución; por lo tanto, seleccionar los conectores y protocolos de comunicación apropiados puede mejorar significativamente la experiencia de carga y el rendimiento general del vehículo.
