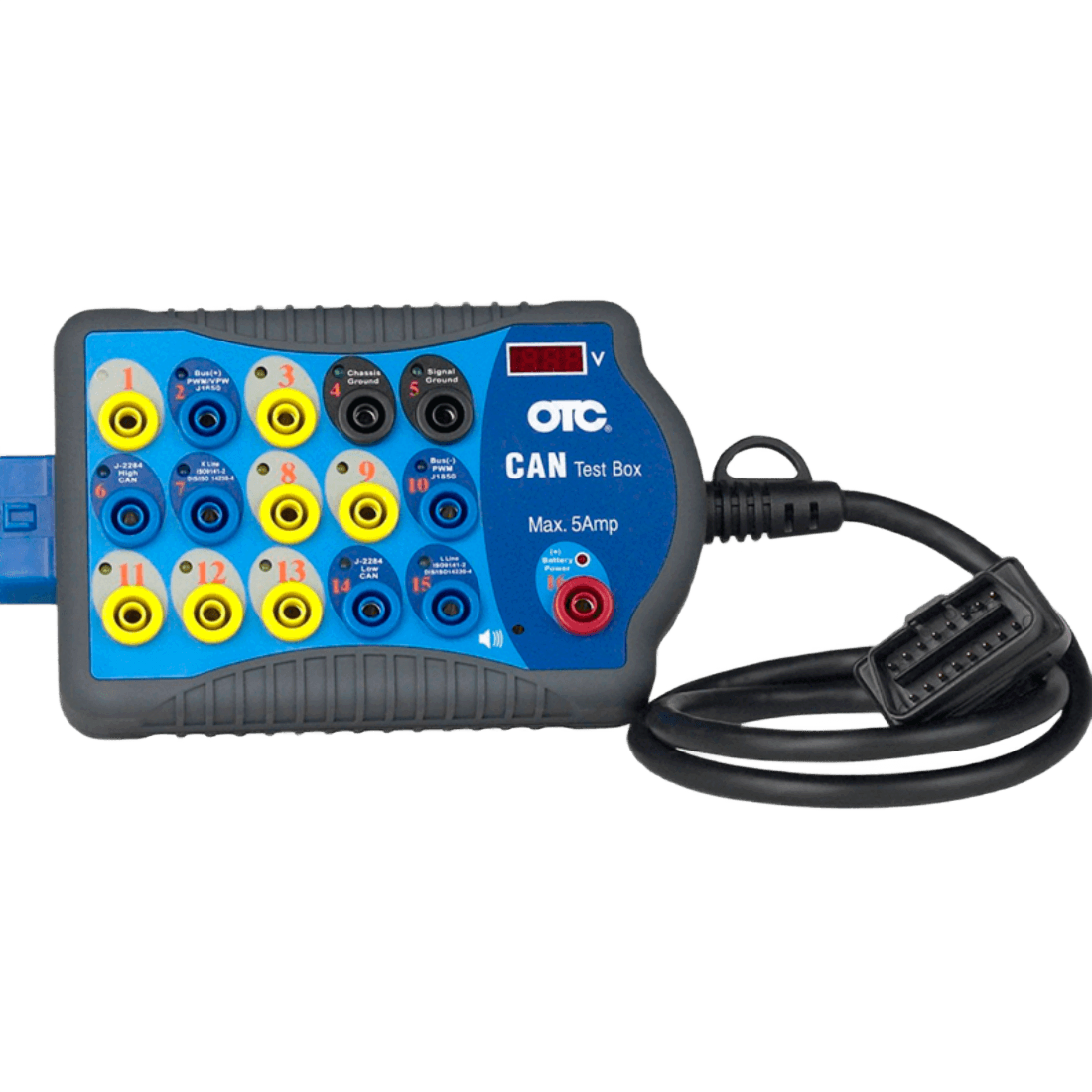

Descripción

• Conecta, detecta y monitorea el voltaje y más
• Utilice esta herramienta para el diagnóstico de fallas eléctricas y actividad de la línea de bus CAN.
• Compruebe los circuitos de alimentación y masa, compruebe las líneas de protocolo activos, o conecte un multímetro vs osciloscopio para el análisis detallado de la señal
• Se conecta entre el conector de diagnóstico de enlace (DLC) y la herramienta de análisis.
• Detecta la comunicación de datos y el protocolo
• Conecte las puntas para aumentar el diagnóstico, análisis y monitoreo
• Funciones útiles:
  • Verificar la actividad ECU
  • LEDs de pasador de detección de señal de visualización, intermitentes LED para la actividad ECU
  • Seguimiento de las líneas de datos OBD II
  • Líneas de sonda con alcance o multímetro para obtener información detallada de la señal
  • Controle y supervisa el voltaje de la batería
  • Pantalla numérica continua o de tensión
  • La advertencia de alarma cuando la tensión cae por debajo de 11.6 V o sube por encima 15.2 V

Características

• Rango de operación: 7 - 20 VDC de entrada
• Carga máxima: Hasta 5 A de salida
• Protección contra sobrecarga: si, fusible PTC (autocuración)
• Conectores banana: 6 salidas x 4 mm de diámetro, con indicaciones de la lámpara LED
• Protocolos detectados: PWM (J 850), VPM (J 850), ISO 9 4-2, DIS/ISO 4230-4, CAN bus (J-2284)
• Dimensiones: 9.5" x 4.75" x 2.75" (241.3 x 12.65 x 69.85 mm)
