Descripción

• Compatibilidad electromagnética:

  • Nivel de emisiones conducidas y radiadas A IEC 60947-4-2
  • Ondas oscilantes amortiguadas nivel 3 IEC 61000-4-12
  • Nivel de descarga electrostática 3 IEC 61000-4-2
  • Inmunidad a los transitorios eléctricos nivel 4 IEC 61000-4-4
  • Inmunidad al nivel de interferencia radioeléctrica radiada 3 IEC 61000-4-3
  • Nivel de impulso de corriente / tensión 3 IEC 61000-4-5
• Normas: EN / IEC 60947-4-2
• Certificaciones del producto:

  • CCC
  • CSA
  • C-Tick
  • GOST
  • UL

• Destino del producto: Motores asíncronos
• Aplicación específica del producto: Aplicaciones severas y estándar

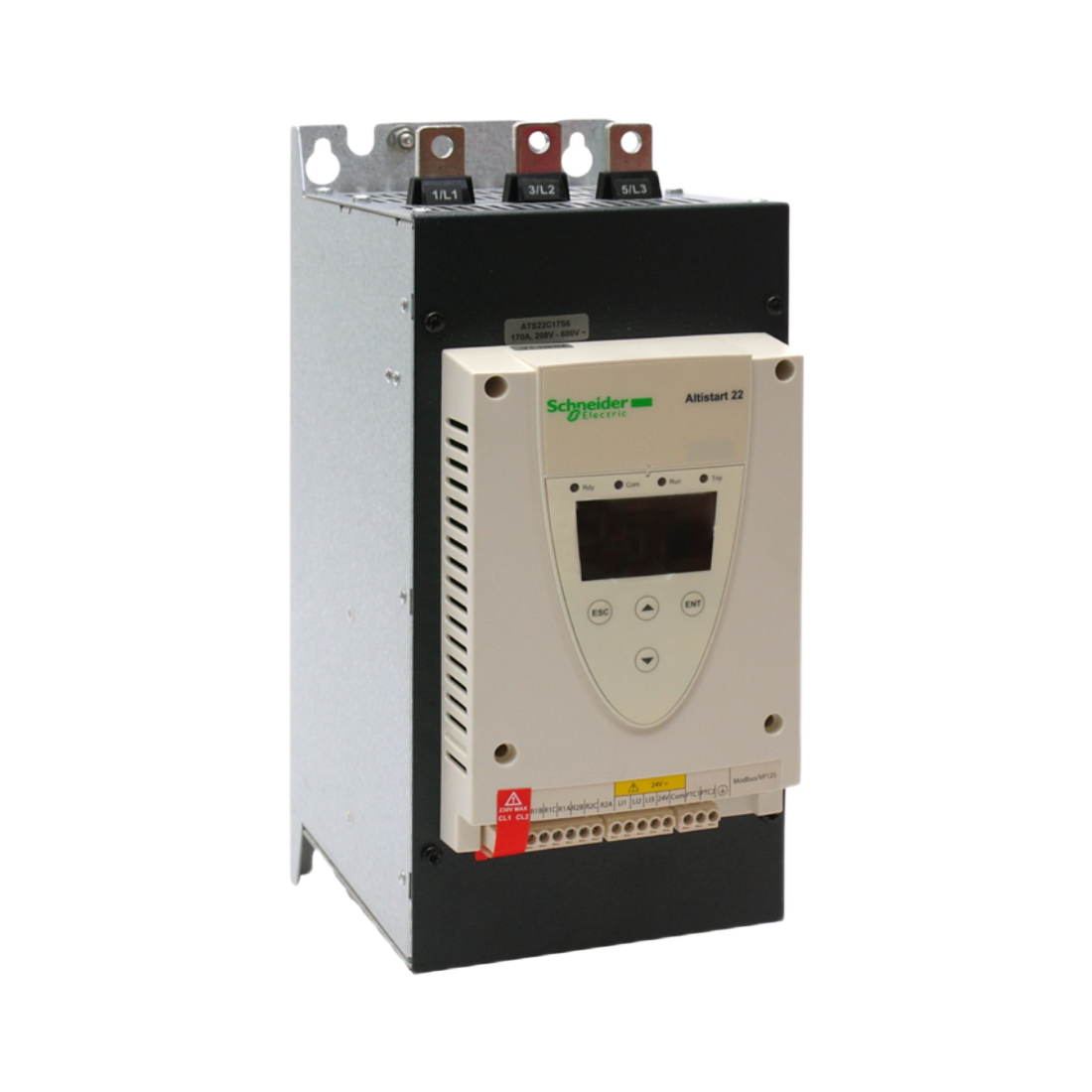

• Nombre del componente: ATS22
• Fase: 3 fases
• (Us) Tensión nominal de alimentación: 230 - 600 V - 15 a 10%
• Potencia del motor kW:

  • 110 kW 500 V
  • 45 kW 230 V
  • 90 kW 400 V
  • 90 kW 440 V

Características

• Corriente de ajuste de fábrica: 156 A
• Disipación de potencia en W: 91 W para aplicaciones estándar
• Categoría de utilización: AC-53A
• Tipo de arranque: Comienzo con control de par (corriente limitada a 3,5")
• IcL: 170 A Conexión en la línea de alimentación del motor para aplicaciones estándar
• IP grado de protección: IP00
• Estilo de montaje: con disipador de calor
• Función disponible: bypass interno
• Límites de tensión de alimentación: 195 a 660 V
• Frecuencia de suministro: 50 - 60 Hz - 10 a 10%
• Frecuencia de red: 45 - 66 Hz
• Conexión del equipo: En la línea de alimentación del motor
• Tensión del circuito de control: 230 V -15 a 10% 60 Hz
• Consumo del circuito de mando: 20 W
• Número de salida discreta: 2
• Tipo de salida discreta:

  • Salidas de relé R1 230 V en funcionamiento, alarma, disparo, parado, no parado, arrancando, listo C / O
  • Salidas de relé R2 230 V en funcionamiento, alarma, disparo, parado, no parado, arranque, preparado C / O
• Corriente de conmutación mínima: 100 mA 12 V DC relé salidas
• Corriente máxima de conmutación:

  • 5 A 250 V AC resistivo 1 salida de relé
  • 5 A 30 V resistivo de 1 salida de relé
  • 2 A 250 V AC inductivo 0.4 Salidas de relé de 20 ms
  • 2 A 30 V CC inductivo 7 ms salidas de relé
• Número de entrada discreta: 3
• Tipo de entrada discreta Lógica: LI1, LI2, LI3 5 mA 4.3 kOhm
• Tensión de entrada discreta: 24 V <= 30 V
• Lógica de entrada discreta: lógica positiva LI1, LI2, LI3 11 V> 5 mA
• Corriente de salida: 0,4 a 1 Icl ajustable
• Entrada de la sonda PTC: 750 Ohm
• Protocolo de puerto de comunicación: Modbus
• Tipo de conector: 1 RJ45
• Enlace de datos de comunicación: Serial
• Interfaz física: multipunto RS485
• Velocidad de transmisión: 4800, 9600 o 19200 bps
• Dispositivo instalado: 31
• Tipo de protección:

  • Línea de fallo de fase
  • Arrancador de protección térmica
  • Motor de protección térmica
• Marcado: CE
• Tipo de enfriamiento: convección forzada
• Posición de funcionamiento: Vertical +/- 10 grados
• Altura: 14.02" (356 mm)
• Ancho: 5.91" (150 mm)
• Profundidad: 9,04" (229,5 mm)
• Peso del producto: 18 kg (39,68 lb)
• Resistencia de vibracion:

  • 1,5 mm 2 a 13 Hz EN / IEC 60068-2-6
  • 1 gn 13 a 200 Hz EN / IEC 60068-2-6
• Resistencia al choque: 15 gn 11 ms EN / IEC 60068-2-27
• Nivel de ruido: 56 dB
• Grado de contaminación: Nivel 2 IEC 60664-1
• Humedad relativa: <= 95% sin condensación ni goteo EN / IEC 60068-2-3
• emperatura del aire ambiente para el funcionamiento:

  • 14 ... 104 ° F (-10 ... 40 ° C) sin reducción de potencia
  • > 104 ... 40 ...
• Temperatura del aire ambiente para almacenamiento: -25 a 70 ° C (-13 a 158 ° F)
• Altitud de funcionamiento:

  • <= 3280,84 pies (1000m) sin derating
  • > 3280,84 ... <6561,68 ft (> 1000 ... <2000m) con una reducción de potencia de 2,2% por 100 m adicionales
