Descripción

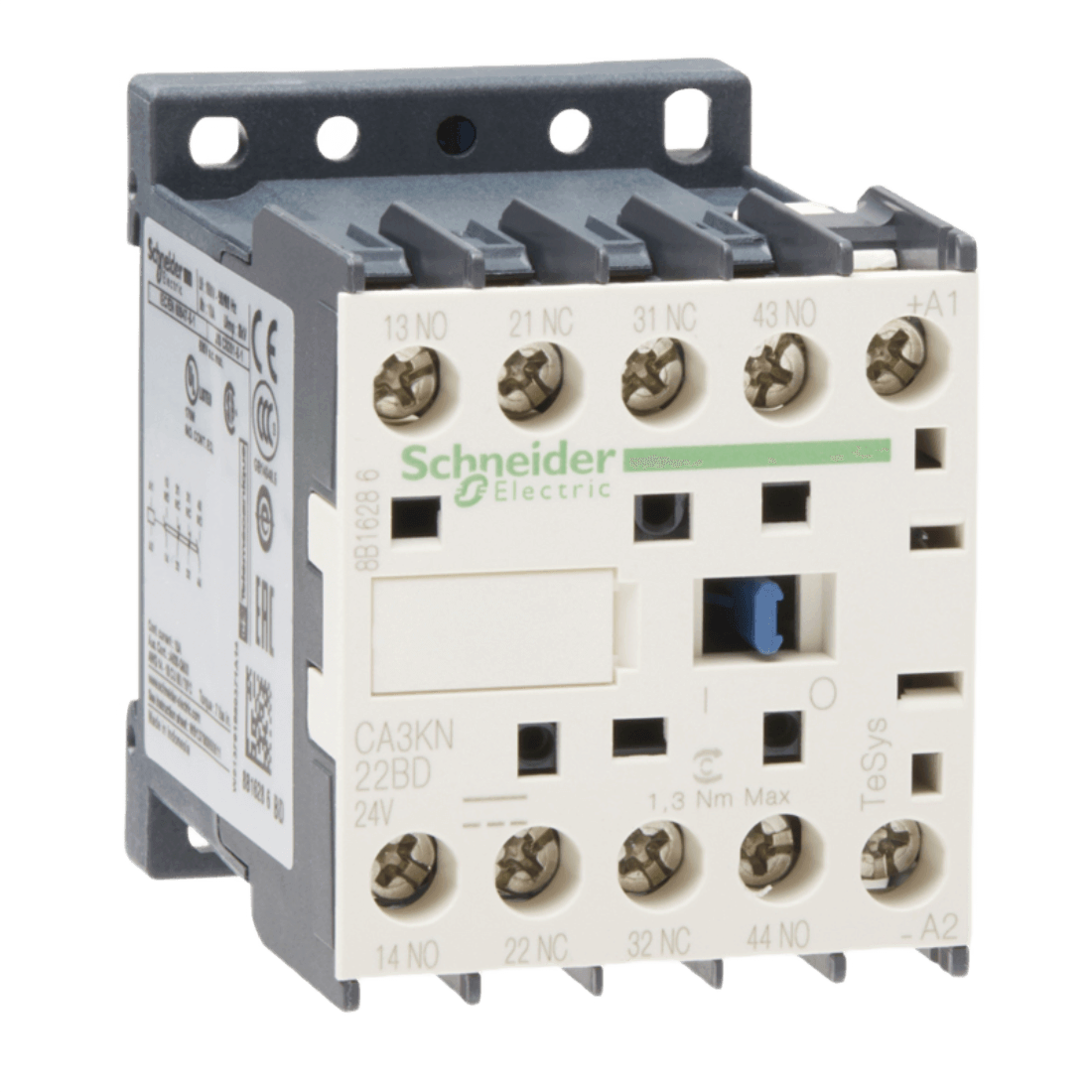

• Relé de control
• Aplicación: Circuito de control, en las categorías, AC-15 y DC-13

Características

• Composición de contacto de los polos: 2 NO + 2 NC
• Voltaje operativo nominal: <= 690 V <= 400 Hz
• Tipo de circuito de control: DC estándar
• Voltaje del circuito de control: 24 V DC
• Montaje: Placa o Carril
• Conexiones - Terminales:

  • Terminales de fijación por tornillo 1 cable: 1.5… 4 mm² (sólidos)
  • Terminales de fijación por tornillo 2 cables: 1.5… 4 mm² (sólidos)
  • Terminales de fijación por tornillo 1 cable: 0.75… 4 mm² (flexible con extremo de cable)
  • Terminales de fijación por tornillo 2 cables: 0.75… 4 mm² (flexible sin extremo del cable)
  • Terminales de fijación por tornillo 1 cable: 0.34… 1.5 mm² (flexible con extremo de cable)
  • Terminales por fijación de tornillo 2 cables: 0.34… 1.5 mm² (flexible sin extremo de cable)
• Límites de voltaje del circuito de control:

  • Operativo: 0.8 ... 1.15 Uc (a
  • Abandono: 0.1 ... 0.75 Uc (a
• Tiempo de funcionamiento:

  • 10 ms desenergización de la bobina y NO apertura
  • 30 ... 40 ms desenergización de la bobina y NO cierre
  • 15 ms desexcitación de la bobina y cierre NC
  • 25 ... 35 ms activación de la bobina y apertura NC
• Potencia de entrada:  3 W (a 20 ° C)
• Voltaje de conmutación mínimo: 17 V
• Corriente de conmutación mínima: 5 mA
• Resistencia de aislamiento: > 10 MOhm
• Dimensiones: 58 x 45 x 57 mm
• Peso: 0.225 kg
• Temperatura de funcionamiento: -25° a 50° C

Ventajas

• Certificados y conformidades: RoHS de la UE, BS 5424, IEC 60947, NF C 63-140, VDE 0660, CSA, UL
• IP: IP2x
