Descripción

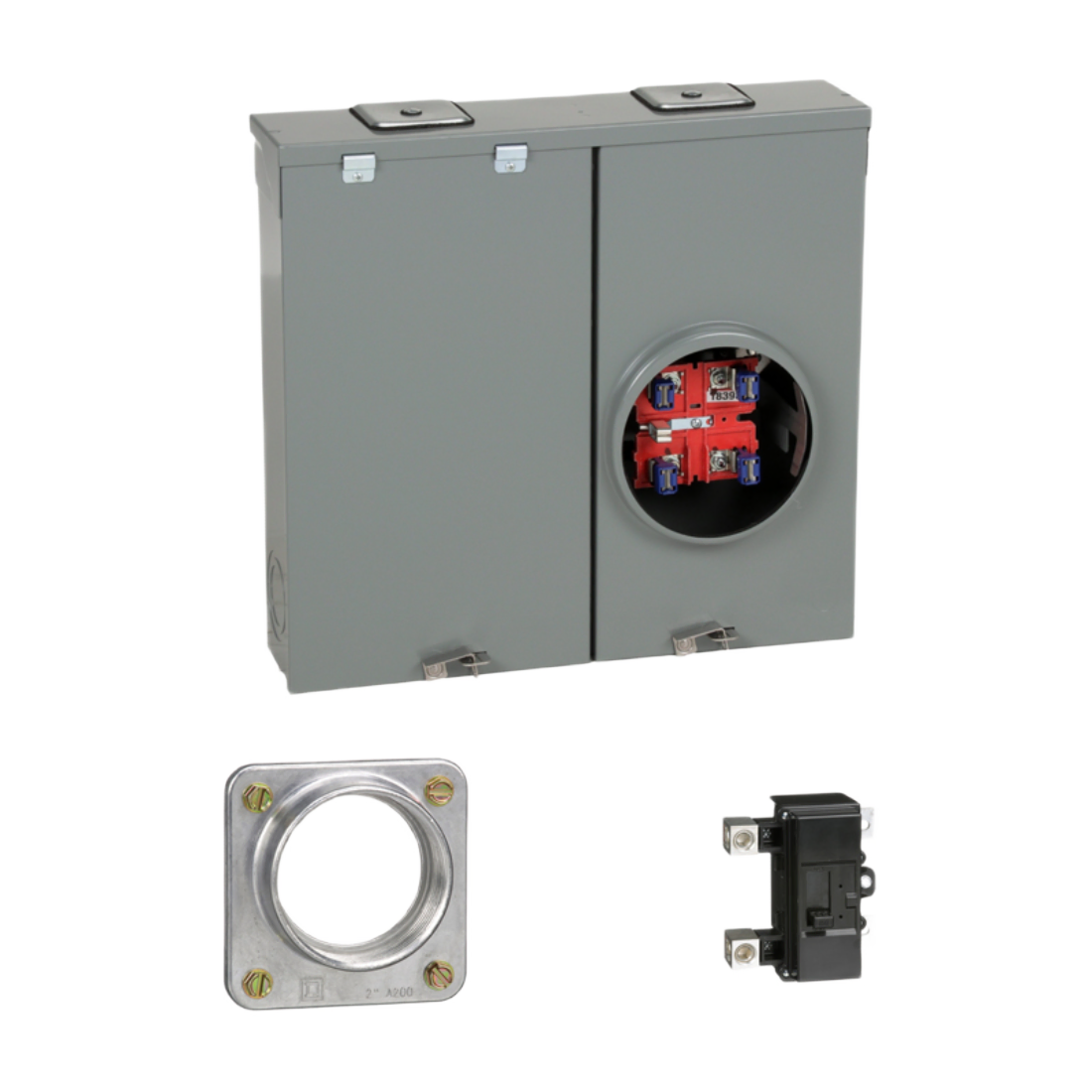

• Combo de base para medidor con acople e interruptor

Características

• Base:
  • Corriente: 200 A
  • Corriente de cortocircuito: 22 kA
  • Montaje: Sobrepuesto
  • Tamaño del cable:
    • AWG 6 ... 300 kcmil (aluminio / cobre) lado de la línea
    • AWG 8 ... AWG 2/0 2 (aluminio / cobre) tierra de servicio
  • Dimensiones: 4.67" x 19.58" x 18.23" (118.62 x 497.33 x 463.04 mm)
• Acople:
  • Entrada de cable: 2"
  • Altura: 3.31" (84.07 mm)
  • Número de orificios de montaje: 4
  • Forma de la cabeza del tornillo: Hexagonal ranurado
  • Ancho máximo: 3.31" (84.07 mm)
  • A prueba de agua: Sí
• Interruptor termomagnético:
  • Amperaje: 150 A
  • Voltaje: 120/240 V CA
  • Tipo de montaje: Atornillado
  • Número de polos: 2P
  • Tipo de disyuntor: Estándar
  • Clasificación de interrupción: 22 kA en 120/240 V CA 60 Hz
  • Tamaño del cable: AWG 4 ... 300 kcmil aluminio / cobre
  • Dimensiones: 142.24 x 128.78 x 91.44 mm

Ventajas

• Certificaciones: UL E-6294
