Descripción

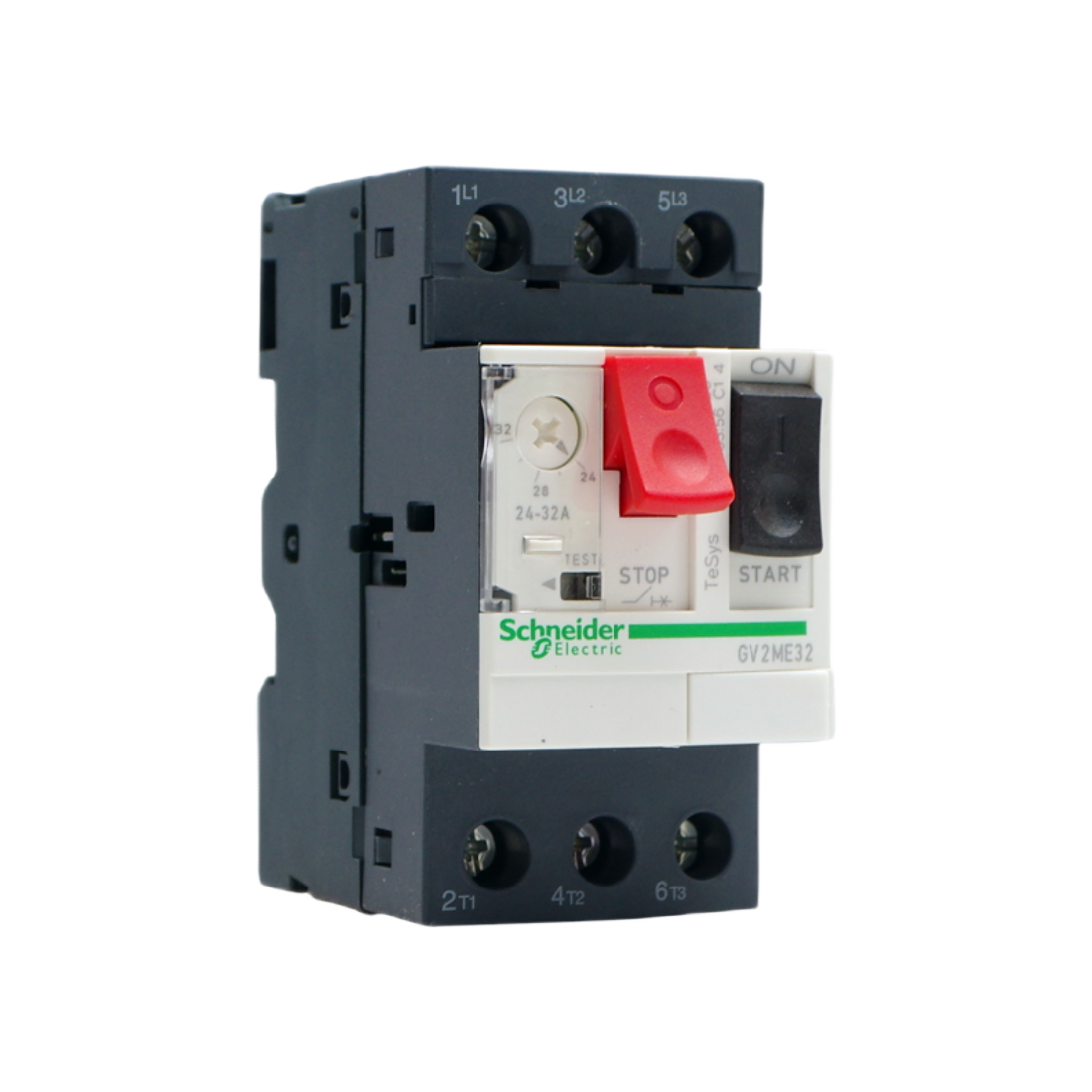

• Es un disyuntor magnético térmico de tres polos TeSys con terminales de sujeción de tornillo. Este interruptor automático está homologado por EN 60204, IEC 60947-1, IEC 60947-2, IEC 60947-4-1, NF C 63-120, NF C 63-650, NF C 79-130, UL 508, VDE 0113, VDE 0660 y CSA C22.2. El GV2ME32 se puede montar en carril DIN con posiciones de montaje verticales y horizontales.
•  Tipo de red: AC
• Tipo de control: Pulsador
• Potencia del motor:
  • 20.11 HP a a 400 - 415 V (15 kw a 400 - 415 V)
  • 24 HP 500 V (18.5 Kw a 500 V)
  • 29.5 HP  a 690 V (22 kW a 690 V)
• Corriente magnética de disparo: 416 A
• Idoneidad para el aislamiento: Sí, según IEC 60947-1 § 7-1-6
• Categoría de utilización: AC-3 según IEC 60947-4-1 / Categoría A según IEC 60947-2
• Conexiones - terminales:

  • Terminal de sujeción de tornillo 2 cable 1 ... 4 mm² - rigidez del cable: flexible - con extremo de cable
  • Terminal de sujeción por tornillo 2 cable 1,5 ... 6 mm² - rigidez del cable: flexible - sin extremo de cable
  • Terminal de sujeción de tornillo 2 cable 1 ... 6 mm² - rigidez del cable: sólido
• Frecuencia de red: 60 Hz
• Modo de montaje: Fijo
• Soporte de montaje:

  • Plato
  • Carril
• Posición de montaje:

  • Horizontal
  • Vertical
• (In) corriente nominal: 32A
• Rango de ajuste de protección térmica: 24 - 32A según IEC 60947-4-1
• Sensibilidad de fallo de fase: Sí, según IEC 60947-4-1 § 7-2-1-5-2
• (Ue) tensión nominal de funcionamiento:
  • 600 V CA 50/60 Hz según CSA C22-2 No 14
  • 600 V CA 50/60 Hz según UL 508
  • 690 V CA 50/60 Hz según IEC 60947-2
• (Ui) tensión de aislamiento nominal
  • 600 V según CSA C22-2 No 14
    600 V según UL 508
    690 V según IEC 60947-2
• (Ith) corriente térmica de aire libre convencional: 32 A según IEC 60947-4-1
• Frecuencia de red:

  • 60 Hz según IEC 60947-4-1
  • 60 Hz según UL
  • 60 Hz según CSA
• (Uimp) voltaje nominal de impulso 6 kV según IEC 60947-2
• Disipación de potencia por polo: 2,5 W
• Durabilidad mecánica: 100000 ciclos
• Durabilidad eléctrica: 100000 ciclos en AC-3 a 440 V In / 2
• Número máximo de conmutaciones: 25 cyc / h
• De acuerdo con la norma IEC 60947-4-1
• Par de apriete:

  • 1,7 N.m - terminal de tornillo de sujeción - cable 1 - 6 mm2
  • 1,7 N.m - terminal de fijación de tornillo - cable 1,5 - 6 mm2
  • 1,7 N.m - terminal de fijación de tornillo - cable 1 - 4 mm2

Características

• Capacidad de rompimiento:

  • Icu 50 kA a 230 - 240 V CA 50/60 Hz según IEC 60947-2
  • Icu 10 kA a 400 - 415 V CA 50/60 Hz según IEC 60947-2
  • Icu 6 kA a 440 V CA 50/60 Hz según IEC 60947-2
  • Icu 4 kA a 500 V CA 50/60 Hz según IEC 60947-2
  • Icu 3 kA a 690 V CA 50/60 Hz según IEC 60947-2
• (Ics) nominal de servicio de cortocircuito capacidad de corte

  • 50% a 400 - 415 V CA 50/60 Hz según IEC 60947-2
  • 50% a 440 V AC 50/60 Hz según IEC 60947-2
  • 75% a 500 V CA 50/60 Hz según IEC 60947-2
  • 75% a 690 V CA 50/60 Hz según IEC 60947-2
  • 100% a 230 - 240 V CA 50/60 Hz según IEC 60947-2
• Dimensiones:
  • Altura: 3.5" (89 mm)
  • Ancho: 1.75" (44.5 mm)
  • Profundidad: 3.07" (78.2 mm)
• Peso: 0.26 kg
• Ambiente
• Normas estándar:
  • CSA C22-2 No 14-05
  • EN 60204
  • IEC 60947-1
  • IEC 60947-2
  • IEC 60947-4-1
  • NF C 63-120
  • NF C 63 - 650
  • NF C 79-130
  • UL 508
  • Vde 0113
  • VDE 0660
• Certificados del producto:
  • ATEX
  • BV
  • CCC
  • CEBEC
  • CSA
  • DNV (Det Norske Veritas)
  • EZU
  • GL
  • GOST
  • LROS (Lloyds registro de envío)
  • PTB
  • RINA
  • SETI
  • TSE
  • UL
• Tratamiento de protección: TH
• IP grado de protección: IP20 abierto montado conforme a IEC 60529
• Resistencia al choque: 30 gn 11 ms según IEC 60068-2-27
• Temperatura del aire ambiente para el funcionamiento: -20 ... 40 ° C en el recinto -20 a 60 ° C abierto
• Temperatura del aire ambiente para el almacenamiento: -40 a 80 ° C
• Resistencia al fuego: 960 ° C según IEC 60695-2-1
• Altitud de funcionamiento: e ≤ 2000 m
• Resistencia al impacto mecánico: 0,5 J abierto montado
• RoHS EUR fecha de la conformidad: 0631
• RoHS EUR estado: Conforme
