Descripción

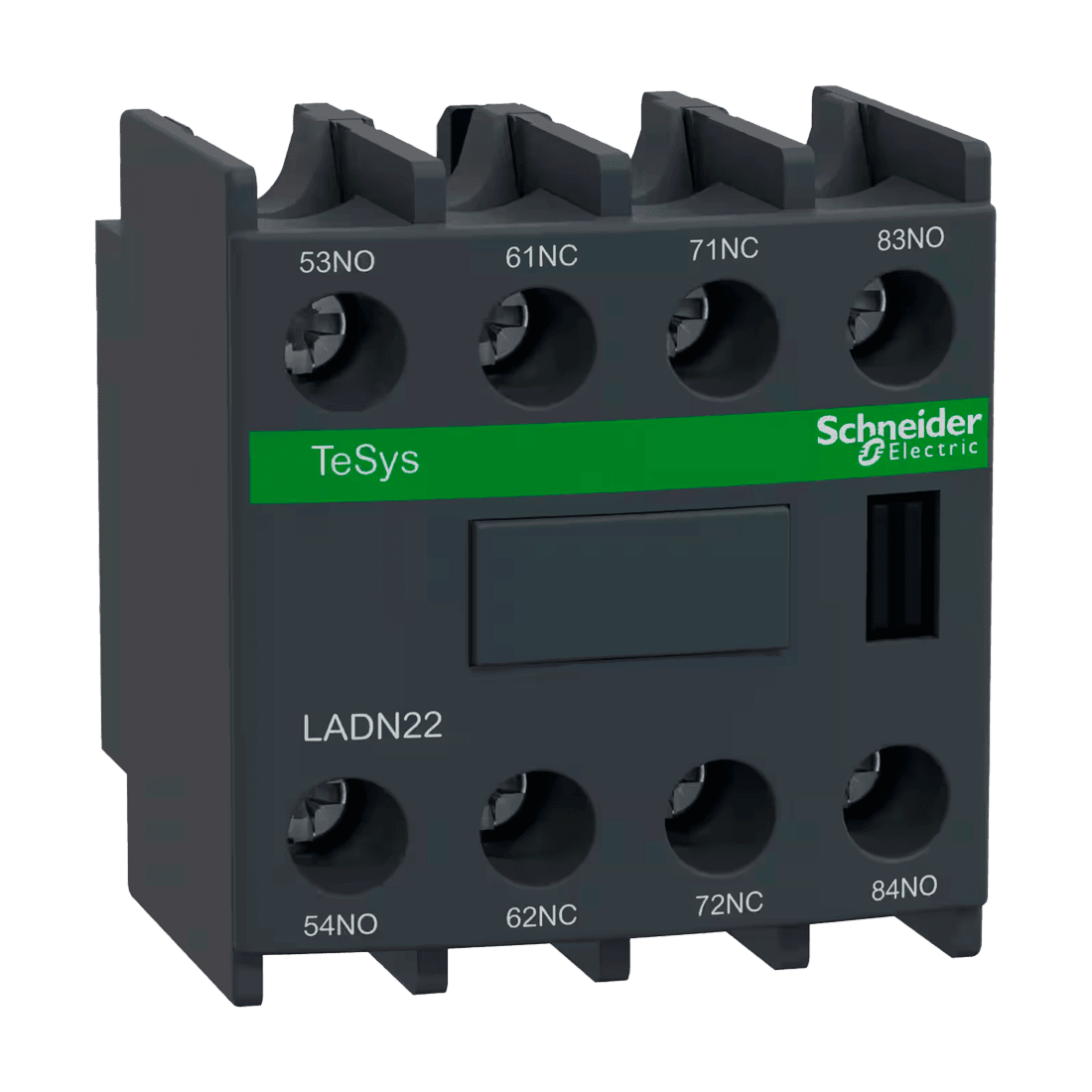

• Bloque de contactos auxiliares de montaje frontal LADN22 Schneider
• Fácil de instalar y operar, con tornillos multiestándar
• Diseñado para satisfacer los requisitos de las aplicaciones electrodomésticos y de HVAC
• Para contactores LC1D, LC1F y relés de control CAD

Características

• Composición de los polos de contacto: 2 NA + 2 NC
• Tensión nominal de empleo: 690 V CA 25 - 400 Hz
• Corriente nominal de empleo:
  • 6 A a 120 V AC-15
  • 1.04 A a 690 V AC-15
  • 0.55 A a 125 V DC-13
  • 0.1 A a 600 V DC-13
• Tensión nominal de aislamiento:
  • 690 V
  • 600 V
• Corriente térmica convencional: 10 A (60° C)
• Tipo de protección: Fusible gG 10 A
• Durabilidad mecánica: 30 Mciclos
• Corriente mínima de conmutación: 5 mA
• Tensión mínima de conmutación: 17 V
• Resistencia de aislamiento: 10 MOhm
• Tipo de conexión:
  • Bornas tornillo 1 cable 1 - 4 mm² flexible con extremo de cable
  • Bornas tornillo 1 cable 1 - 4 mm² flexible sin extremidad de cable
  • Bornas tornillo 2 cables 1 - 2.5 mm² flexible con extremo de cable
  • Bornas tornillo 2 cables 1 - 4 mm² flexible sin extremidad de cable
  • Bornas tornillo 1 cable 1 - 4 mm² rígido sin extremidad de cable
  • Bornas tornillo 2 cables 1 - 4 mm² rígido sin extremidad de cable
• Par de apriete:
  • 1.7 Nm - con destornillador plano 6 mm
  • 1.7 Nm - con destornillador Philips #2
  • 1.7 Nm - con destornillador pozidriv #2
• Color: Gris oscuro
• Temperatura de funcionamiento: -5° a  60° C
• Altitud máxima de funcionamiento: 3000 m
• Dimensiones: 48 x 44 x 42 mm
• Peso: 0.05 kg

Ventajas

• Normas: EN/IEC 60947-5-1; GB/T 14048.5; EN 50012; UL 60947-5-1; CSA C22.2 No 60947-5-1; IEC 60335-1; IEC 60335-2-40; UL 60335-2-40; UL; CSA; CCC; UKCA
• Grado de protección: IP20; TH
• Mejor resistencia al fuego y accesorios a prueba de polvo
