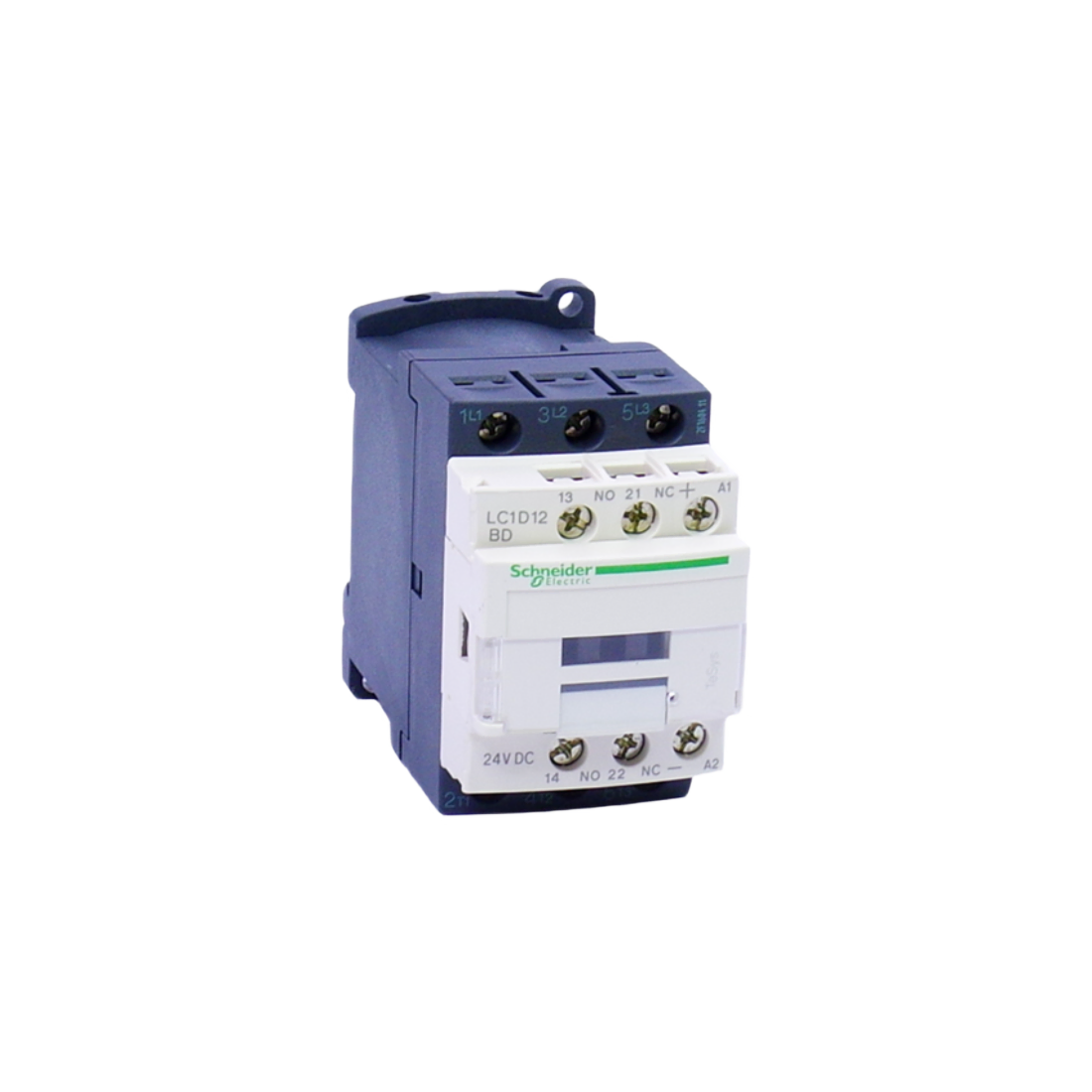

Descripción

• Aplicación del contactor:

  • Control del motor
  • Carga resistente
• Categoría de utilización:

  • AC-3
  • AC-4
  • AC-1
• Descripción de Poles: 3P
• Composición de contacto con polo: 3 NO
• Voltaje del sistema:

  • <= Circuito de alimentación de 300 V DC
  • <= 690 V AC 25 ... 400 Hz circuito de alimentación
• (Ie) corriente nominal de operación:

  • 12 A (<= 140 ° F (60 ° C)) con un voltaje <= 440 V AC CA-3
  • 25 A (<= 140 ° F (60 ° C)) con un voltaje <= 440 V AC CA-1
• Potencia del motor kW:

  • 7,5 kW a 500 V AC 50/60 Hz AC-3
  • 7,5 kW a 660 - 690 V AC 50/60 Hz AC-3
  • 5,5 kW a 380 - 400 V AC 50/60 Hz AC-3
  • 5,5 kW a 415 - 440 V AC 50/60 Hz AC-3
  • 3 kW a 220 - 230 V AC 50/60 Hz AC-3
  • 3,7 kW a 400 V AC 50/60 Hz AC-4
• Potencia del motor hp:

  • 1 HP a 115 V, CA 60 Hz Motores de 1 fase
  • 2 HP a 230/240 V AC 60 Hz Motores de 1 fase
  • 3 HP a 200/208 V AC 60 Hz Motores de 3 fases
  • 3 HP a 230/240 V AC 60 Hz Motores de 3 fases
  • 7,5 HP en 460/480 V AC 60 Hz Motores de 3 fases3
  • 10 HP a 575/600 V CA 60 Hz Motores trifásicos
• Tipo de circuito de control: estándar DC
• Tensión del circuito de control: 24 V CC
• Composición del contacto auxiliar: 1 NO + 1 NC
• (Uimp): 6 kV según IEC 60947
• Categoría de sobretensión: III
• (Ith) corriente térmica convencional de aire libre:

  • 25 A con un circuito de alimentación <= 140 ° F (60 ° C)
  • 10 A con un circuito de señalización <= 140 ° F (60 ° C)
• Capacidad nominal de fabricación

  • 250A con circuito de alimentación de 440 V según IEC 60947
  • 140A Circuito de señalización AC según IEC 60947-5-1
  • 250A Circuito de señalización de CC según IEC 60947-5-1
• Capacidad de corte nominal 250 A con circuito de alimentación de 440 V según IEC 60947.
• (Icw) nominal de corta duración corriente:

  • 105 A <= 104 ° F (40 ° C) 10 s circuito de alimentación
  • 210 A <= 104 ° F (40 ° C) 1 s circuito de alimentación
  • 30 A <= 104 ° F (40 ° C) Circuito de potencia de 10 min
  • 61 A <= 104 ° F (40 ° C) 1 min de circuito de alimentación
  • 100 A 1 s Circuito de señalización
  • 120 A Circuito de señalización de 500 ms
  • 140 Circuito de señalización de 100 ms
• Clasificación del fusible asociado:

  • 25 A gG con un circuito de potencia de coordinación <= 690 V tipo 2
  • 40 A gG con un circuito de potencia de coordinación <= 690 V tipo 1
  • 10 Circuito de señalización gG según IEC 60947-5-1

Características

•  (Ui) tensión de aislamiento nominal:
  • 600V certificaciones de circuitos de potencia CSA
  • 600V certificaciones UL UL
  • 690V circuito de alimentación conforme a IEC 60947-4-1
  • 690V circuito de señalización según IEC 60947-1
  • 600V certificaciones de circuitos de señalización CSA
  • 600V certificaciones de circuitos de señalización UL
• Durabilidad eléctrica:

  • 2 mciclos 12 A AC-3 en Ue <= 440 V
  • 0,8 mciclos 25A AC-1 en Ue <= 440 V
• Disipación de potencia por polo:

  • 0,36 W AC-3
  • 1,56 W AC-1
• Con cubierta protectora
• Soporte de montaje:
  • Carril
  • Plato
• Normas:

  • CSA C22.2 No 14
  • EN 60947-4-1
  • EN 60947-5-1
  • IEC 60947-4-1
  • IEC 60947-5-1
  • UL 508
• Certificaciones del producto:

  • RINA
  • CSA
  • UL
  • CCC
  • DNV
  • BV
  • LROS
  • GL
  • GOST
• Durabilidad mecánica: 30 Mciclos
• Tasa de operación: 3600 cyc / h a <= 140 ° F (60 ° C)
• Tecnología de bobina: Con dispositivo de supresión integral
  Límites de tensión del circuito de control:

  • 0,1 - 0,25 Uc de abandono a 140 ° F (60 ° C), DC
  • 0,7 - 1,25 Uc operativa a 140 ° F (60 ° C), DC
• Constante de tiempo: 28 ms
• Potencia de arranque en W: 5,4 W a 68 ° F (20 ° C)
• Consumo de potencia de retención en W: 5,4 W a 68 ° F (20 ° C)
• Tipo de contactos auxiliares:

  • Tipo de conexión mecánica (1 NA + 1 NC) según IEC 60947-5-1
  • Tipo de contacto de espejo (1 NC) según IEC 60947-4-1
• Frecuencia del circuito de señalización: 25 - 400 Hz
• Corriente mínima de conmutación: circuito de señalización de 5 mA
• Tensión mínima de conmutación: circuito de señalización de 17 V
• Tiempo de no superposición:

  • 1,5 ms en la activación entre contacto NC y NA
  • 1,5 ms en la desconexión entre contacto NC y NA
• Resistencia de aislamiento:> 10 MOhm circuito de señalización
• Rango de potencia del motor AC-3

  • 2.2 - 3 kW 200 ... 240 V 3 fases
  • 4 - 6 kW 380 ... 440 V 3 fases
  • 4 - 6 kW 480 ... 500 V 3 fases
• Tipo de motor de arranque: Contactor directo en línea
• Voltaje de la bobina del contactor: 24 V DC estándar
• IP grado de protección: IP2x frontal conforme a IEC 60529
• Tratamiento de protección: TH según IEC 60068-2-30
• Grado de contaminación: 3
• Temperatura del aire ambiente para el funcionamiento: -4 a 140 ° F (-20 a 60 ° C)
• Temperatura del aire ambiente para el almacenamiento: -76 a 76 ° F (-60 a 80 ° C)
• Temperatura del aire ambiente admisible alrededor del dispositivo: -40 a 158 ° F (-40 a 70 ° C) en Uc
• Altitud de funcionamiento: 3000 m (3000 pies) sin derating en la temperatura
• Resistencia al fuego: 850 ° C (1562 ° F) según IEC 60695-2-1
• Retardo de llama: V1 según UL 94
• Robustez mecánica:
• Dimensiones:

  • Altura: 3.03" (77 mm)
  • Ancho: 1.77" (45 mm)
  • Profundidad: 3.74" (95 mm)
  • Peso: 0.485 kg
