Descripción

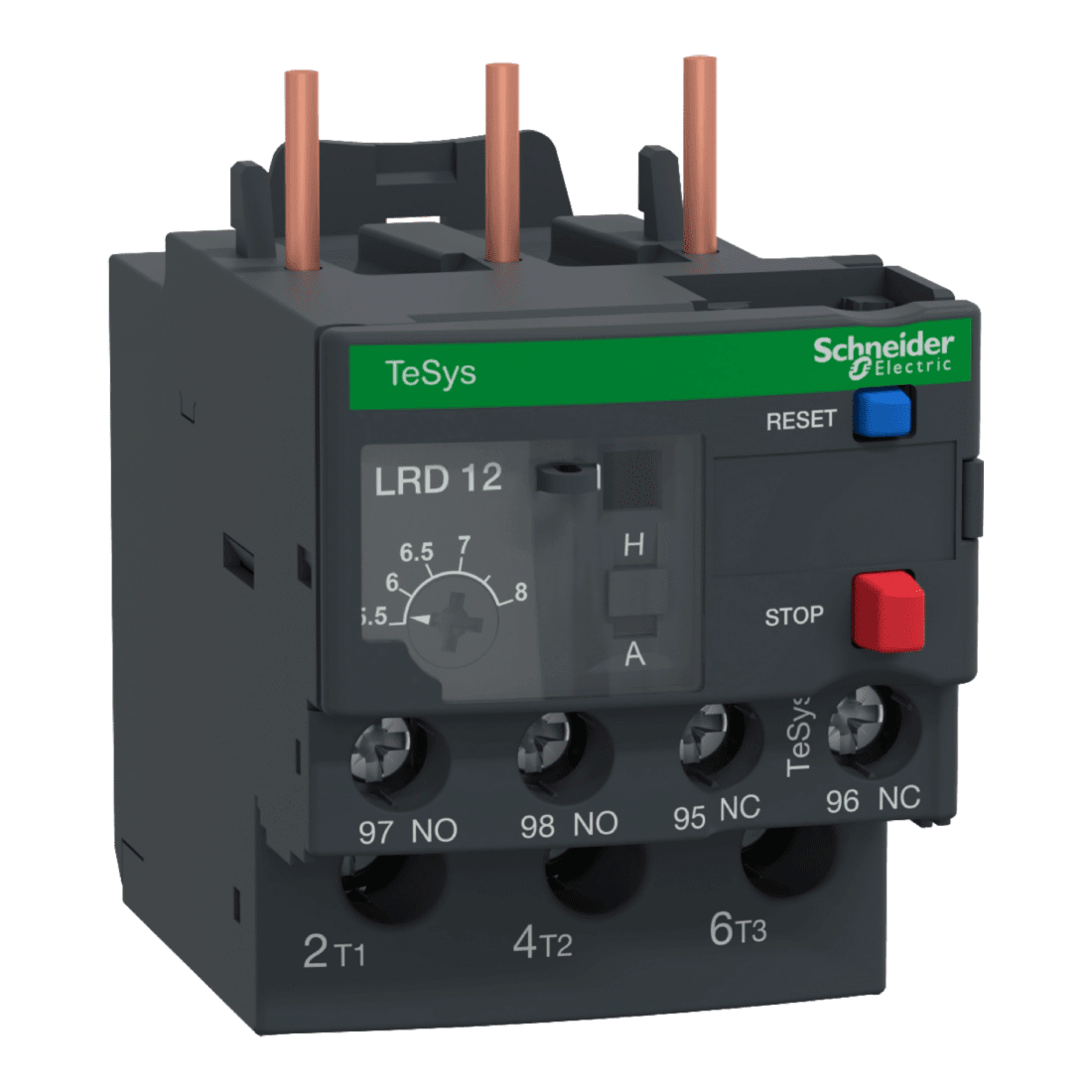

• Relé de sobrecarga para protección de motores de 3 fases
• Dispositivo diferencial con detección de fallo de fase y desequilibrio de carga

Características

• Tipo de red:
  • DC
  • AC
• Compatibilidad del producto:
  • LC1D18
  • LC1D25
  • LC1D32
  • LC1D12
  • LC1D09
  • LC1D38
• Clase de disparo por sobrecarga: Clase 10A acorde a IEC 60947-4-1
• Frecuencia de red: 0-400 Hz
• Composición de los contactos auxiliares: 1 NA + 1 NC
• Corriente térmica convencional: 5 A para circuito de señalización
• Tipo de control:
  • Rojo botón pulsador, estado 1 parada
  • Azul botón pulsador, estado 1 reajuste
• Par de apriete: 1.7 Nm
• Temperatura de funcionamiento: -20° a 60° C
• Dimensiones: 66 x 45 x 70 mm
• Peso: 0.124 kg

Ventajas

• Normas: EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048.4; GB/T 14048.5; EN 50495
• Certificaciones: IEC; UL; CSA; CCC; EAC; BV; RINA; DNV-GL; LROS (Lloyds registro de envío); ATEX INERIS; UKCA
• Resistencia climática: Acorde a IACS E10
• Grado de protección: IP20
• Resistencia a las llamas: V1 acorde a UL 94
• Los ajustes están protegidos por una cubierta transparente bloqueable mediante sellado
• Conectado mediante terminales con tornillo de presión, se conecta directamente a los terminales inferiores de contactores de 3 polos
• Montaje en carril DIN o fijación con tornillo, separado del contactor
