Descripción

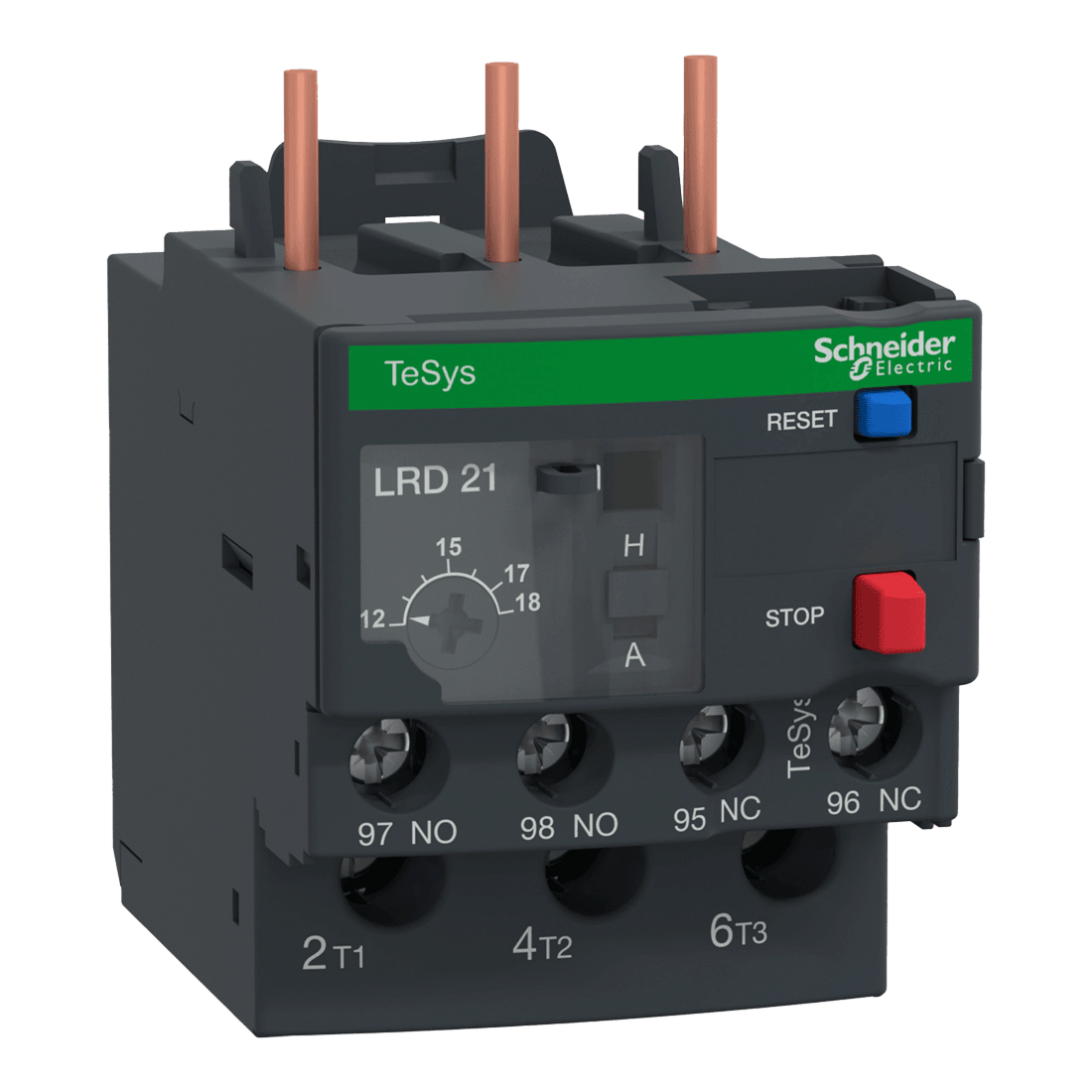

• Relé de sobrecarga para protección de motores LRD21 Schneider
• Dispositivo diferencial con detección de fallo de fase y desequilibrio de carga
• Dispone de dial de ajuste térmico, selector de rearme manual-automático, selector de prueba para simulación de pulsador de disparo, rearme y paro

Características

• Para protección de motores trifásicos de 7.5 kW a 400 V
• Compatibilidad del producto:
  • LC1D32
  • LC1D18-D38
  • LC1D25
  • LC1D38
• Tipo de red:
  • CA
  • CC
• Clase de disparo por sobrecarga: Clase 10A
• Rango de ajustes de protección térmica: 12 - 18 A
• Tensión nominal de aislamiento:
  • Circuito de alimentación. estado 1 600 V
  • Circuito de alimentación. estado 1 600 V
  • Circuito de alimentación. estado 1 690 V
• Frecuencia de red: 0 - 400 Hz
• Soporte de montaje:
  • Placa
  • Carril
  • Bajo contactor
• Umbral de disparo: 1.14 +/- 0.06
• Opciones de los contactos auxiliares: 1 NA + 1 NC
• Corriente térmica convencional: 5 A para circuito de señalización
• Corriente permitida:
  • 1.5 A en 240 V AC-15 para circuito de señalización
  • 0.1 A en 250 V DC-13 para circuito de señalización
• Tensión nominal de empleo: 690 V CA 0 - 400 Hz para circuito de alimentación
• Fusible asociado:
  • 4 A gG para circuito de señalización
  • 4 A BS para circuito de señalización
• Resistencia a picos de tensión: 6 kV
• Conexiones - terminales:
  • Circuito de control:
    • Estado 1 Bornas tornillo 2 cable(s) 1 - 2.5 mm² flexible sin extremidad de cable
    • Estado 1 Bornas tornillo 2 cable(s) 1 - 2.5 mm² flexible con extremo de cable
    • Estado 1 Bornas tornillo 2 cable(s) 1 - 2.5 mm² sólido
  • Circuito de alimentación:
    • Estado 1 Bornas tornillo 1 cable(s) 1.5 - 10 mm² flexible sin extremidad de cable
    • Estado 1 Bornas tornillo 1 cable(s) 1 - 4 mm² flexible con extremo de cable
    • Estado 1 Bornas tornillo 1 cable(s) 1 - 6 mm² sólido
• Par de apriete:
  • Circuito de control: Estado 1 1.7 Nm en Bornas tornillo
  • Circuito de alimentación: Estado 1 2.5 Nm en Bornas tornillo
• Dimensiones: 66 x 45 x 70 mm
• Peso: 0.124 kg

Ventajas

• Normas: EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048.4; GB/T 14048.5; EN 50495
• Certificaciones: IEC; UL; CSA; CCC; BV; RINA; DNV-GL; LROS; ATEX INERIS; UKCA
• Grado de protección: IP20
• Resistencia a las llamas: V1
