Descripción

• Gama de producto: Zelio Control
• Tipo de producto o componente: Relés modulares de medición y control
• Tipo de relé: Relés control frecuencia

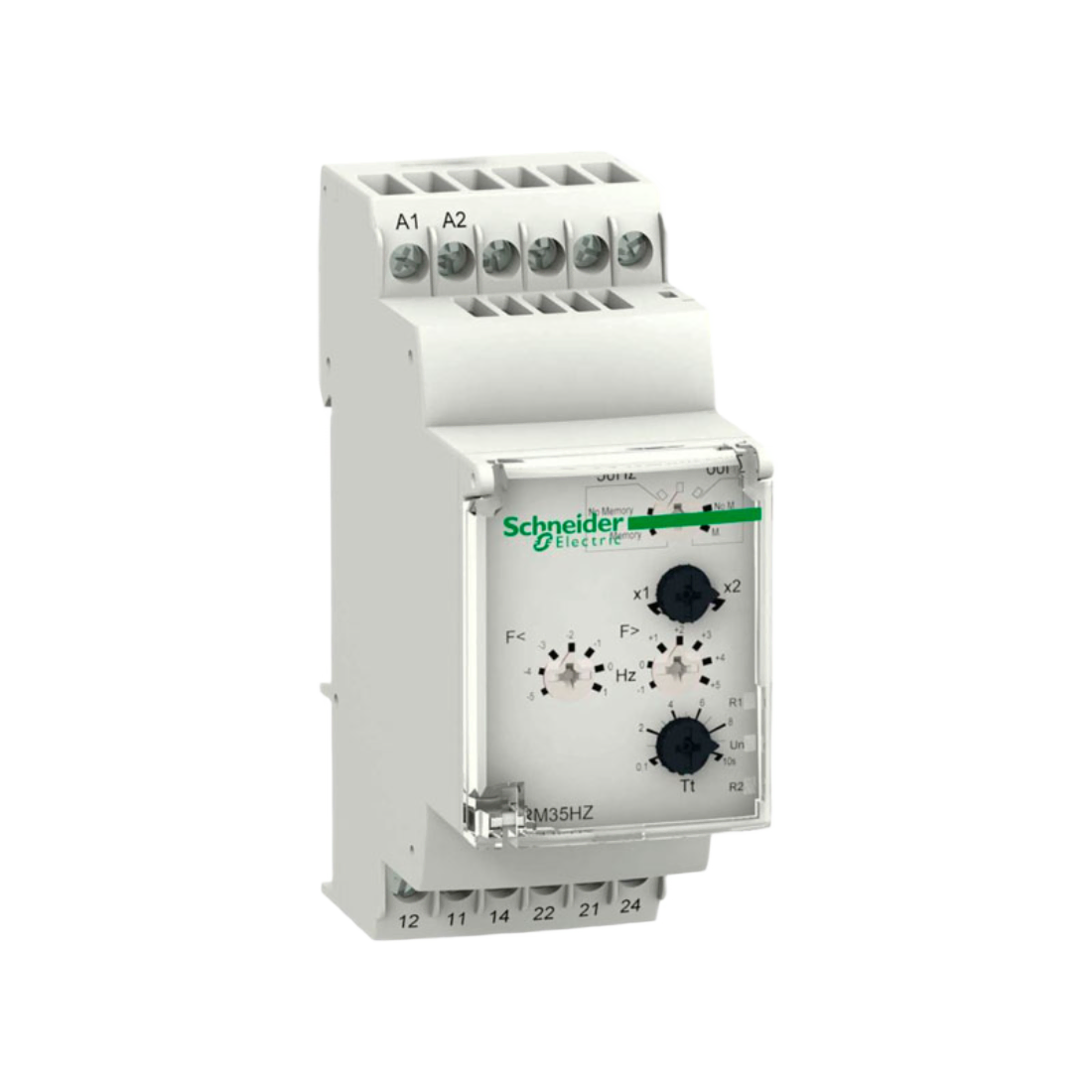

• Nombre de relé: RM35HZ21FM
• Parámetros monitorizados del relé: Sobrefrecuencia y frequencia baja de 50 ó 60 Hz
• Retardo temporizado: Ajustable 0.1...10 s, +/- 10 % al cruzar o umbral
• Capacidad de conmutación en VA: 1250 VA
• Corriente de conmutación mínima: 10 mA en 5 V CC
• Consumo de potencia en VA: <= 6 VA CA
• Rango de medida 40...70 Hz frecuencia
• Categoría de utilización
  • AC-12 conforme con IEC 60947-5-1
  • AC-13 conforme con IEC 60947-5-1
  • AC-14 conforme con IEC 60947-5-1
  • AC-15 conforme con IEC 60947-5-1
  • DC-12 conforme con IEC 60947-5-1
  • DC-13 conforme con IEC 60947-5-1
  • DC-14 conforme con IEC 60947-5-1

Características

• Hora de rearme 2000 ms para temporiz.
• Tensión de conmutación máxima 250 V c.a./c.c.
• Us tensión de alimentación nominal 120...277 V AC
• Límites de tensión de alimentación 102...308 V AC
• Frecuencia de circuito de control 40...70 Hz
• Anchura 35 mm
• Contactos de salida 1 C/A + 1 C/A
• Material de contactos Sin cadmio
• Frecuencia de entrada 70 Hz
• Ciclo de medición <= 200 ms ciclo de medición como valor rms verdadero
• Retardo a la conexión 0.5 s
• Bisagra kit 0.3 % fijo
• Precisión de medida
  • +/- 10 % del valor de escala completa en temporización
  • +/- 10 % del valor de escala completa en entrada
• Precisión de repetición
  • +/- 0,5 % para circuito medición y entrada
  • +/- 0,5 % para temporiz.
• Error de medida
  • +/- 0,05 %/°C con variación temperatura
  • < +/- 1% sobre o intervalo completo con variación tensión
• Regulación de sensibilidad -10...2 Hz -2...10 Hz

Ventajas

• Compatibilidad electromagnética:
  • Estándar de emisión para entornos industriales conforme con EN/IEC 61000-6-4
  • Estándar de emisión para entornos comerciales y industriales ligeros conforme con EN/IEC 61000-6-3
  • Inmunidad para entornos industriales conforme con NF EN/IEC 61000-6-2
• Normas
  • IEC 60255-6
  • NF EN 60255-6
• Certificaciones
  • CSA
  • C-Tick
  • GL
  • GOST
  • UL
