Descripción

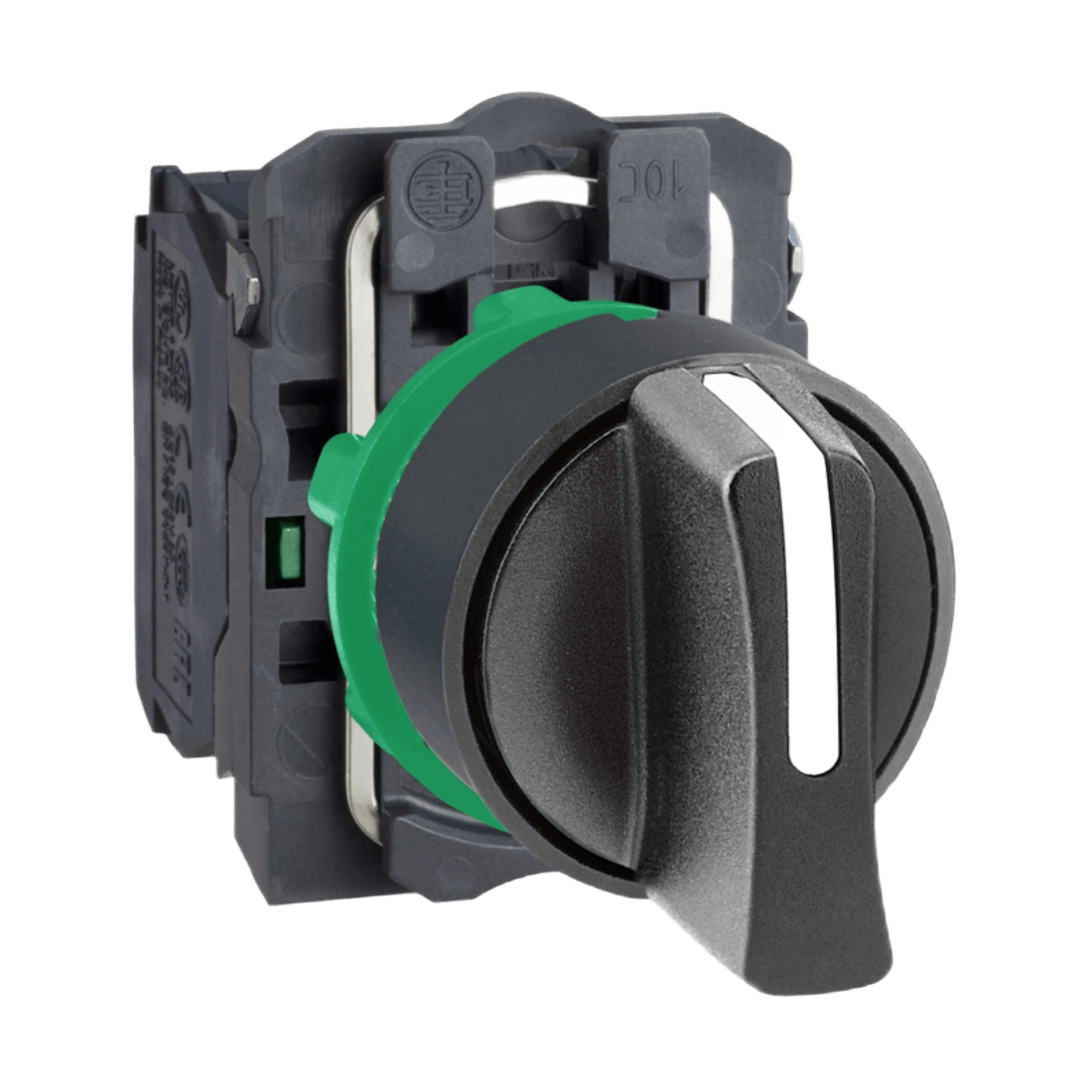

• Selector de 3 posiciones

Características

• Material del bisel: Plástico
• Tipo de cabeza: Estándar
• Diámetro de montaje: 22 mm
• Forma de la cabeza de señalización: Circular
• Tipo de operación: Al centro Retorno por muelle
• Información de posición del operador: 3 posiciones de +/- 45°
• Tipo y composición de contactos: 2 NA
• Funcionamiento de contacto: Ruptura lenta
• Conexiones - terminales:
  • Bornas tornillo, <= 2 x 1.5 mm² con terminal
  • Bornas tornillo, >= 1 x 0.22 mm² sin terminal
• Dimensiones: 42 x 30 x 70 mm
• Peso: 0.052 kilogramos
• Material de los contactos: Aleación de plata (Ag/Ni)
• Corriente térmica convencional: 10 A
• Tensión nominal de aislamiento: 600 V (grado contaminación 3)
• Resistencia a picos de tensión: 6 kV
• Corriente nominal de empleo:

  • 3 A en 240 V, AC-15
  • 6 A en 120 V, AC-15
  • 0.1 A en 600 V, DC-13
  • 0.27 A en 250 V, DC-13
  • 0.55 A en 125 V, DC-13
  • 1.2 A en 600 V, AC-15
• Temperatura de funcionamiento: -40° a 70° C

Ventajas

• Tratamiento de protección: TH
• Clase de potección: Clase II, IP67, IP69, IP69K, NEMA 13, NEMA 4X, IK06
• Normas: EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, JIS C8201-1
• Certificaciones: GL, UL, RINA, LROS, BV, DNV, CSA
