Descripción

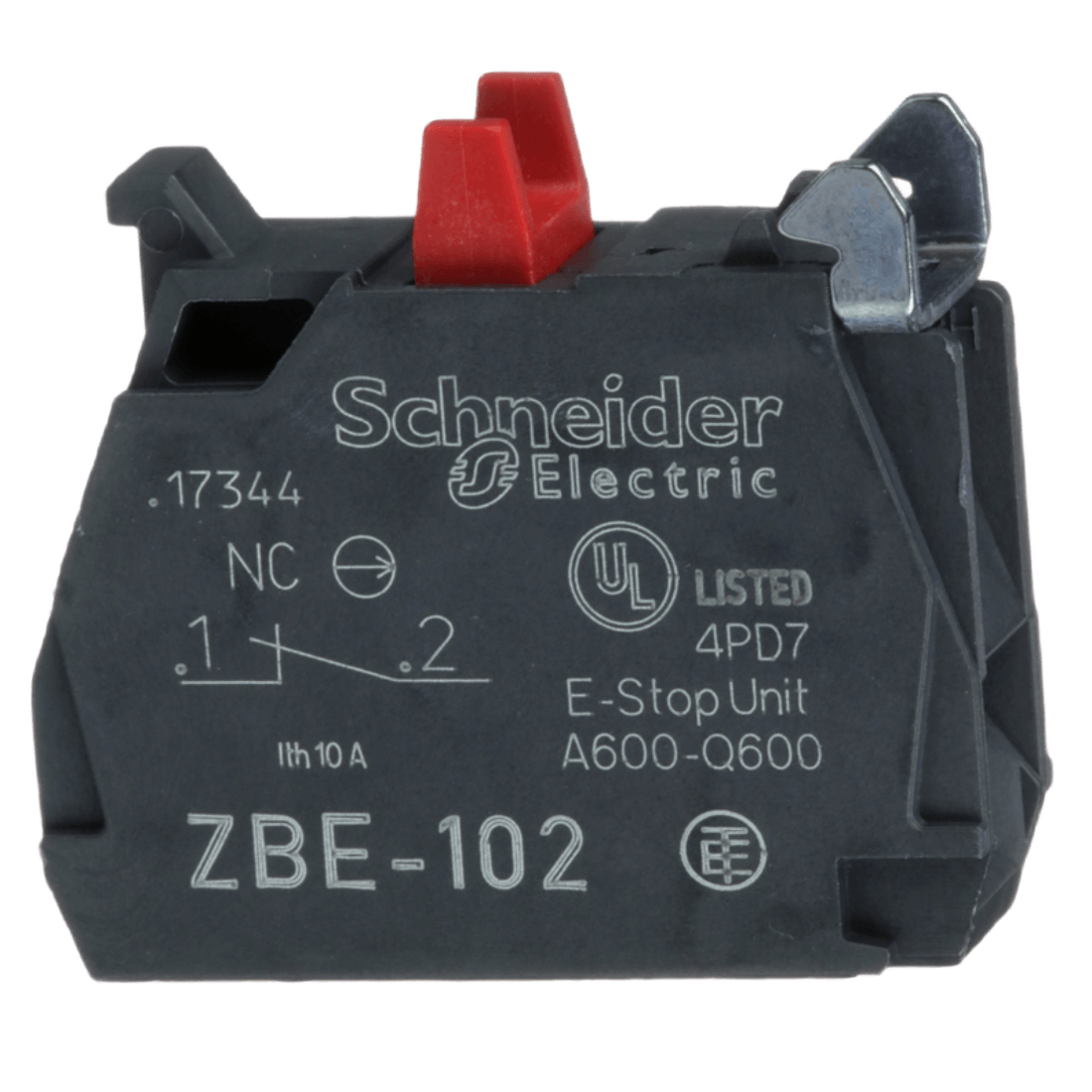

• Bloque de contacto para cabeza

Características

• Gama de producto: Harmony XB5; Harmony XB4
• Grado de protección IP: IP20 acorde a IEC 60529
• Tipo y composición de contactos: 1 NA
• Funcionamiento de contacto: Ruptura lenta
• Tipo de bloque de contacto: Individual
• Uso de contactos: Contactos estándar
• Conexiones - terminales:
• Bornas tornillo, <= 2 x 1.5 mm² con terminal acorde a EN 60947-1
• Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a EN 60947-1
• Peso del producto: 0,011 kg
• Apertura positiva: Con acorde a EN/IEC 60947-5-1 anexo K
• Recorrido de funcionamineto:

  • 1.5 mm - tipo de cable: NC estado eléctrico cambiante)
  • 4.3 mm - tipo de cable: viaje total)
• Fuerza de funcionamiento: 2 N NC estado eléctrico cambiante
• Durabilidad mecánica: 10000000 ciclos
• Par de apriete: 0.8…1.2 N.m acorde a EN 60947-1
• Forma de la cabeza de tornillo:

  • Cruzado compatible con Pozidriv no 1 destornillador
  • Ranurado compatible con plano 4 mm Ø destornillador
  • Ranurado compatible con plano 5.5 mm Ø destornillador
• Material de los contactos: Aleación de plata (Ag/Ni)
• Protección contra cortocircuito: 10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
• Ith Corriente térmica convencional: 10 A acorde a EN/IEC 60947-5-1
• Ui Tensión nominal de aislamiento: 600 V (grado contaminación 3) acorde a EN 60947-1
• Uimp Resistencia a picos de tensión: 6 kV acorde a EN 60947-1
• Ie Corriente nominal de empleo:

  • 3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1
  • 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1
  • 0.1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1
  • 0.27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1
  • 0.55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1
  • 1.2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
• Montaje del bloque: Montaje frontal
• Condiciones de uso: Montaje en anillo de pulsador
• Flechas salientes: C1 (cantidad <= 9); C2 (cantidad <= 7); C3 (cantidad <= 6); C4 (cantidad <= 4); C5 (cantidad <= 5); C6 (cantidad <= 3); C7 (cantidad <= 4); C8 (cantidad <= 2); C9 (cantidad <= 3); C12 (cantidad <= 6); M1 (cantidad <= 6); M2 (cantidad <= 4); M3 (cantidad <= 4); M5 (cantidad <= 2); M6 (cantidad <= 2); M7 (cantidad <= 6); M8 (cantidad <= 4); M9 (cantidad <= 2); SF1 (cantidad <= 3); SF2 (cantidad <= 2); MF1 (cantidad <= 2); MF2 (cantidad <= 2); C10 (cantidad <= 2); M4 (cantidad <= 2); C13 (cantidad <= 1)
• Temperatura ambiente de almacenamiento y funcionamiento: -40…70 °C

Ventajas

• Normas: CSA C22.2 No 14; EN/IEC 60947-1; EN/IEC 60947-5-1; EN/IEC 60947-5-4; JIS C8201-1; JIS C8201-5-1; UL 508
• Certificaciones de producto: BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds Register of Shipping); RINA; UL
