Descripción

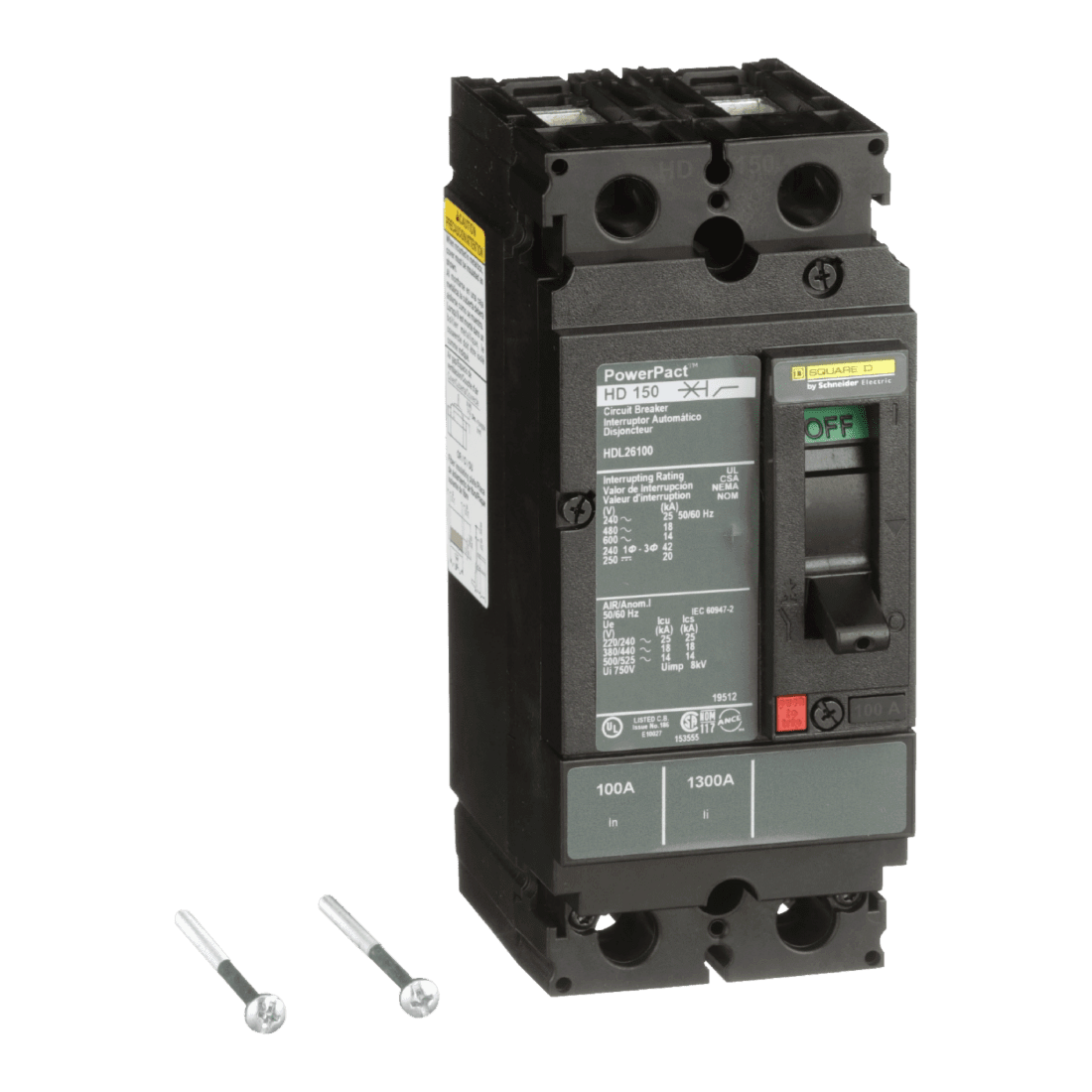

• Interruptor termomagnético HDL26100 Square D
• Diseñado para proteger los sistemas eléctricos de daños causados por sobrecargas y cortocircuitos

Características

• Poder de corte:
  • 25 kA 240 V CA 60 Hz
  • 18 kA 480 V CA 60 Hz
  • 14 kA 600 V CA 60 Hz
  • 20 kA 250 V DC
• Poder de corte en servicio:
  • 25 kA en 50 A 220/240 V CA 60 Hz
  • 18 kA en 50 A 380/440/415 V CA 60 Hz
  • 14 kA en 50 A 500/525 V CA 60 Hz
  • 20 kA en 50 A 250 V DC
  • 20 kA en 50 A 500 V DC
• Tensión asignada de resistencia a los choques: 8 kV en 50 A
• Intensidad de disparo magnético: 1700 A
• Intensidad magnética mínima de disparo: 900 A
• Calificación de corriente continua: 80%
• Tensión asignada de aislamiento: 750 V en 50 A
• Calibre del cable: AWG 14 - 3/0 aluminio/cobre terminales
• Par de apriete:
  • 5 Nm 2.5 - 6 mm² AWG 14 - 10
  • 14 Nm 10 - 95 mm² AWG 8 - 3/0
• Número de ranuras:
  • 2 - Interruptor del auxiliar, Conexión: OF
  • 1 - Interruptor de la alarma, Conexión: SD
  • 1 - Interruptor de disparo por sobrecorriente, Conexión: SDE
  • 1 - Bobina de disparo, Conexión: MN o MX
• Dimensiones: 163 x 104 x 86 mm
• Peso: 2.2 kg

Ventajas

• Cumple con las normas: UL, CE, IEC 60947-2, CSA, NEMA y NOM-003-SCFI-2000
