Descripción

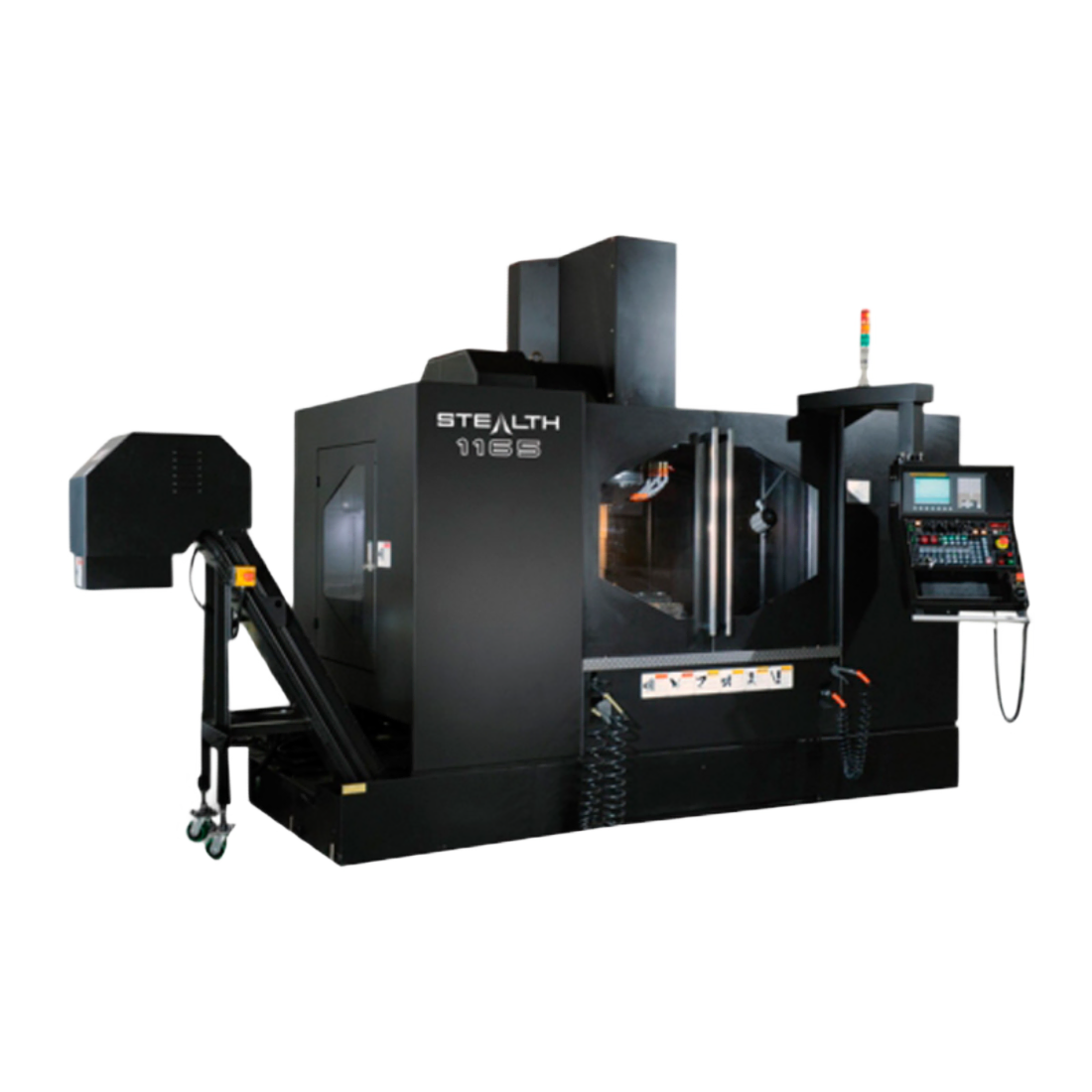

• Es un centro de mecanizado vertical de alta velocidad que cuenta con cuatro guías de caja de eje Y, una base de hierro fundido Meehanite y potentes motores de accionamiento en los ejes X, Y y Z.
• Ideal para aplicaciones de taller
• Es tan eficiente como preciso

Características

Recorrido

• X Recorrido (izquierda & derecha): 1.100 mm (43.3 pulg.).
• Y Recorrido (dentro y fuera): 650 mm (25.6pulg.).
• Z Recorrido (arriba y abajo): 600 mm (23.6 pulg.).
• Distancia de punta del husillo a mesa: 125 - 725mm (4.9 - 28.5 pulg.).
• Distancia centro del husillo a columna: 650 mm (25.6 pulg.).

Mesa

• Tamaño de mesa (dirección X): 1,300 mm (51.2 pulg.)
• Tamaño de mesa (dirección Y): 650 mm (25.6 pulg.)
• Capacidad de carga de la mesa: 1,100 kg (2,425 lbs)
• Ranura en T en la mesa:18 mm x 125 mm x 5 mm
• Ancho x distancia x número ranuras: 0.71 x 4.92 pulg. x 5
• Altura de mesa desde piso: 900 mm (35.4 pulg.)

 Husillo

• Motor del husillo:
  • Cont. 11kW/ 30.min.15kW
  • Cont.15HP/ 30 min. 20HP
• Velocidad del husillo :
  • Transmisión directa: 15 - 12.000 RPM
  • Transmisión directa: 125 Nm (92ft-lb)
• Torque del husillo:
  • Transmisión directa: 70mm (2.75pulg.)
• Cono del husillo: CAT40
• Diámetro de balineras del husillo:
  • Transmisión directa: 70mm (2.75pulg.)

Avances

• Avance rápido ejes X, Y: 30m/min. (1.181 ipm)
• Avance rápido eje Z: 24m/min. (945 ipm)
• Avance máximo de corte: 24m/min. (945 ipm)

Precisión


• Precisión del posicionamiento (JIS): +/-0.005mm (+/-0.0002pulg.)
• Respetabilidad (JIS): +/- 0.003mm (+/-0.001pulg.)


Cambiador automático de herramientas (ATC)

• Capacidad del cargador de herramientas: 24
• Diámetro máximo de herramienta con la posición adyacente vacía: 76mm (2.99 pulg.) / 127mm (5.0 pulg.)
• Largo máximo de la herramienta: 250mm (9.8 pulg.)
• Peso máximo de la herramienta: 7 kg (15.4 lbs)
• Tornillo de retención: ANSI CAT40

Ventajas

• En el largo plazo
  • El raspado manual en todos los 56 puntos de contacto de metal a metal -incluyendo el montaje de la tuerca esférica y la nariz del husillo- garantiza la precisión en los próximos años.
• Fuerza y estabilidad:
  • Las guías de caja resistentes proporcionan la máxima rigidez y amortiguación de vibraciones para el molido duro. El raspado manual da a estas guías una precisión a largo plazo.
• Caminos de servicio pesado:
  • Cuatro maneras de la caja del eje Y soportan cargas de trabajo pesadas mientras que mantienen la rigidez durante el mecanizado.
• Potente Opciones de Husillo:
  • El robusto cabezal de hierro fundido se combina con un potente husillo. Estas opciones ofrecen alta precisión de la revolución, estabilidad térmica y características máximas de amortiguación de la vibración.
• Espacio de trabajo grande:
  • El sobre de trabajo Stealth y la capacidad de carga de la mesa permiten a los operadores mecanizar fácilmente y acceder a piezas de trabajo grandes y pesadas.
