Descripción

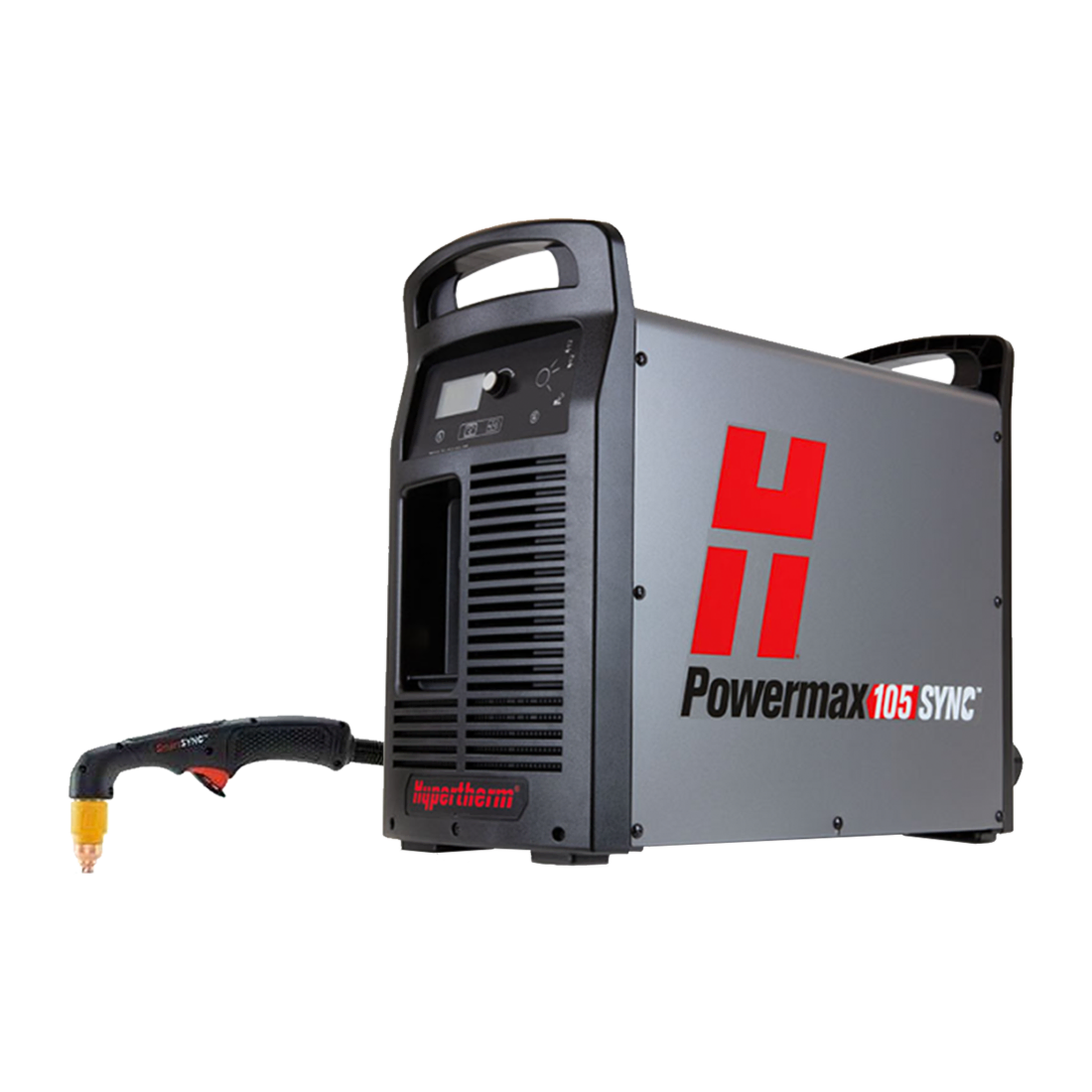

• Cortadora de plasma
• Sistema de plasma aire profesional de próxima generación que simplifica drásticamente la operación de sistemas de plasma para corte y ranurado de hasta 32 mm (1-1/4")
• Maximiza la productividad al reducir el tiempo muerto, optimizar el rendimiento de la calidad de corte y facilitar el manejo del inventario de consumibles
• Aplicaciones:
  • Corte con arrastre
  • Corte de acabado superficial
  • Corte al ras
  • Ranurado de máximo control
  • Ranurado de máxima remoción
  • Corte mecanizado

Características

• Capacidad de corte:
  • Recomendado:
    • Espesor: 32 mm (1-1/4")
      • Velocidad de corte: 500 mm/min (20 pulg/min)
    • Espesor: 38 mm (1-1/2")

      • Velocidad de corte: 250 mm/min (10 pulg/min)
  • Corte de separación (corte manual):
    • Espesor: 50 mm (2")
    • Velocidad de corte: 125 mm/min (5 pulg/min)
  • Perforación: 22 mm (7/8")
• Ranurado de máxima remoción:
  • Tasa de remoción de metal: 8.6 kg por hora
  • Perfil de la ranura: 6.6 x 6.0 mm
• Voltajes de entrada: 200-600 V; 3F; 60 Hz
• Salida de kilovatios: 16.8 kW
• Corriente de entrada: 200/208/240/480/600 V; 3F; 58/56/49/25/22 A a 16.8 kW
• Corriente de salida: 30 - 105 A
• Voltaje de salida nominal: 160 VCD
• Ciclo de trabajo a 40° C:
  • 70% a 105 A, 240 V, 3F
  • 80% a 105 A, 480-600 V, 3F
  • 100% a 94 A, 480-600 V, 3F
  • 100% a 88 A, 240 V, 3F
• Voltaje en circuito abierto: 300 VCD
• Dimensiones: 592 x 274 x 508 mm
• Peso: 45.3 kg
• Alimentación de gas: Aire sin aceite, limpio y seco o nitrógeno
• Presión óptima del gas de entrada 7.6 - 8.3 bar
• Presión mínima del gas de entrada: 5.5 bar
• Rango de flujo de gas de entrada recomendado:
  • Corte: 260 l/min a 5.9 bar
  • Ranurado: 260 l/min a 4.8 bar
• Longitud del cable de energía: 3 m
• Tipo fuente de energía: Inversor – IGBT
• Requisito al motor: 30 kW plena capacidad, salida 105 A

Ventajas

• Certificaciones: CSA certificada para uso en América y Asia excepto China
• Los cartuchos son fáciles de identificar por proceso gracias a la claridad del marcado láser y la codificación por color, lo que elimina la confusión de las piezas.
• Los cartuchos y las antorchas SmartSYNC™ habilitadas para RFID ajustan automáticamente el amperaje y modo de operación correctos, lo que elimina los errores de ajuste.
• La detección de la duración final del consumible elimina la incertidumbre de saber cuándo cambiar el cartucho.
• Los operadores se cansan menos cuando usan antorchas manuales con nuestros nuevos cabezales flexibles. Los cables y mangueras tienen la misma durabilidad que el material de protección que usamos anteriormente y también se utilizarán en las antorchas robóticas.
• La operación simplificada del sistema minimiza el tiempo y los costos de la capacitación y localización de problemas.
• El tiempo muerto se reduce durante los cambios de los consumibles y se eliminan los costos asociados con retirar las piezas consumibles antes de tiempo.
• Los datos de uso del cartucho proporcionan una perspectiva valiosa para mejorar las operaciones de corte y el manejo del inventario de los consumibles.
• Realice una amplia variedad de trabajos con estilos de antorchas y cartuchos consumibles para aplicaciones específicas fáciles de intercambiar, para diversos tipos de corte y ranurado.
• El diseño optimizado de los cartuchos consumibles proporciona hasta el doble de duración para corte manual y una calidad mejorada a lo largo de toda la duración en los ajustes mecanizados en comparación con los consumibles estándar.
• Los controles de la antorcha manual son rápidos y le permiten al operador ajustar el amperaje en el momento, cambiar los cartuchos y las aplicaciones sin tener que volver a la fuente de energía.

Accesorios

• 1 - Antorcha SmartSYNC™ manual 75°: 7.6 m
• 1 - Pinza de masa
• 1 - Cartucho: 85 A
• 2 - Cartucho: 105 A
